首页  >  产品百科  >  XA1E-BV3U02T-R

XA1E-BV3U02T-R

产品分类: 按钮开关
厂牌: IDEC
产品描述: Mushroom Button On-Off DPST-NC 圆形-16.20(Dia) 30V 125V 250000Cycles 焊接安装,面板安装 29mm(长度)*44.5mm(高度)
供应商型号: ET-2501234
供应商: 海外现货
标准整包数: 1

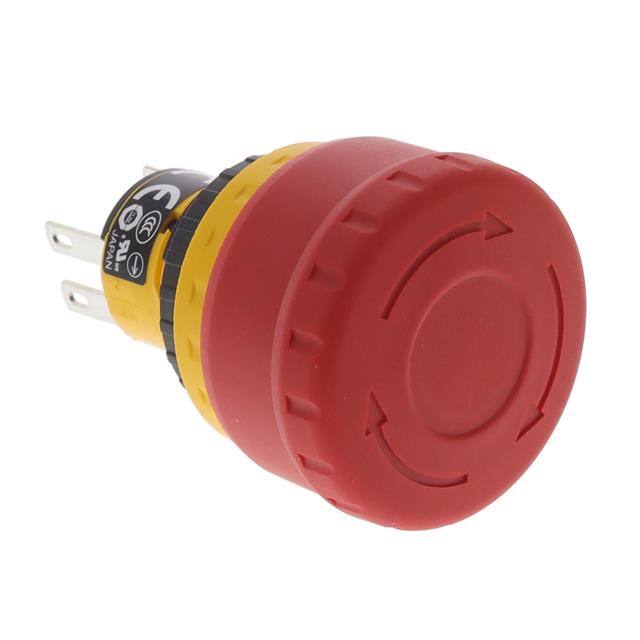

IDEC 按钮开关 XA1E-BV3U02T-R

XA1E-BV3U02T-R概述

    电子元器件产品技术手册:IDEC XA 紧急停止按钮

    1. 产品简介


    IDEC XA紧急停止按钮是一款高品质的开关产品,广泛应用于需要安全控制的应用场景。它提供两种按钮尺寸(直径29mm和直径40mm),并符合RoHS标准,确保环保无铅。这款按钮具有安全锁定机制和直接打开动作机制,适用于需要高可靠性的工业环境。

    2. 技术参数


    - 操作温度范围:非照明部分 -25至+60°C;照明部分 -25至+55°C(无结霜)
    - 存储温度:-45至+80°C
    - 相对湿度:45%至85%(无冷凝)
    - 防护等级:标准型 - IP65;一体成型型 - IP65和IP40
    - 绝缘电阻:100MΩ(500V直流)
    - 冲击耐受力:运行极限 - 150 m/s²,破坏极限 - 1000 m/s²
    - 振动耐受力:运行极限 - 10至500 Hz,振幅 0.35mm,加速度 50m/s²
    - 机械寿命:至少250,000次操作
    - 电气寿命:至少100,000次操作(24V AC/DC,100mA下至少250,000次)

    3. 产品特点和优势


    - 双重按钮尺寸:提供直径29mm和直径40mm两种尺寸选择。
    - 环境友好:符合RoHS标准,无铅设计。
    - 紧凑设计:面板深度仅为23.9mm,特别适合空间有限的应用。
    - 安全性高:配备安全锁机制,确保在接触块分离时NC触点能打开。
    - 可靠耐用:机械寿命和电气寿命远超行业标准。

    4. 应用案例和使用建议


    IDEC XA紧急停止按钮广泛应用于工业自动化设备、机器人系统和其他需要安全控制的场合。为了保证最佳性能,建议在安装时使用推荐的扭矩值紧固锁定环,并避免对终端施加过度应力。设计电路板时,应注意避免电线绝缘层被烧毁或发生短路的风险。

    5. 兼容性和支持


    IDEC XA紧急停止按钮与多种设备兼容,并且具备多种连接方式(如焊接端子和PCB端子)。厂商提供了详细的安装指南和支持文档,帮助用户正确安装和使用。

    6. 常见问题与解决方案


    - 问题:按钮复位时出现接触弹跳。
    - 解决办法:在设计控制电路时考虑接触弹跳时间,参考值为20ms。
    - 问题:按钮无法正常工作。
    - 解决办法:检查电源是否关闭,确保连接正确。

    7. 总结和推荐


    综上所述,IDEC XA紧急停止按钮凭借其高性能、可靠性及广泛的应用范围,成为众多行业用户的首选产品。其独特的设计和丰富的功能使其在市场上具备较强的竞争力。强烈推荐在需要安全控制的应用中选用该产品。

XA1E-BV3U02T-R参数

参数
开关配置 DPST-NC
最大交流触点电压 125V
电气寿命 250000Cycles
面板开孔尺寸 圆形-16.20(Dia)
最大直流触点电压 30V
开关功能 On-Off
电流额定值 -
执行器类型 Mushroom Button
机械寿命 -
指示颜色 -
长*宽*高 29mm(长度)*44.5mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

XA1E-BV3U02T-R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

XA1E-BV3U02T-R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC XA1E-BV3U02T-R XA1E-BV3U02T-R数据手册

XA1E-BV3U02T-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 59.8066 ¥ 505.3655
5+ $ 53.6377 ¥ 453.2385
10+ $ 52.3628 ¥ 442.4658
25+ $ 49.8032 ¥ 420.8371
库存: 84
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 505.36
直接购买
加入购物车
