YW1L-MF2E10Q4PW

产品分类: 按钮开关
厂牌: IDEC
产品描述:
供应商型号: YW1L-MF2E10Q4PW
供应商: 云汉优选
标准整包数: 1

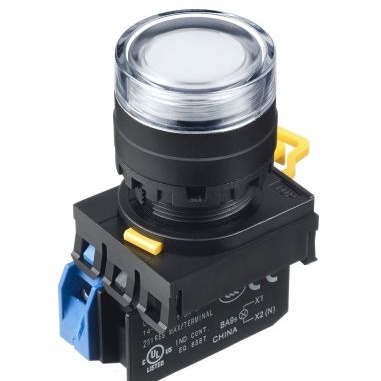

IDEC 按钮开关 YW1L-MF2E10Q4PW

YW1L-MF2E10Q4PW概述

    # YW Series Control Units 技术手册

    产品简介


    YW Series Control Units 是一款紧凑且高效的控制单元,适用于多种工业自动化和控制系统。该系列控制单元包含紧急停止开关、按钮、选择开关、钥匙选择开关及指示灯等多种产品。这些产品均设计为安全可靠,易于安装与操作,广泛应用于机械设备、自动化生产线及其他需要高可靠性控制的应用场合。

    技术参数


    电气参数
    - 额定绝缘电压:600V
    - 额定热电流:10A
    - 工作电压范围:24V - 380V AC(50/60Hz)
    - 负载容量
    - 电阻负载(AC-12):10A - 2A
    - 感性负载(AC-15):10A - 1.9A
    - 直流电阻负载(DC-12):8A - 无
    - 直流感性负载(DC-13):4A - 无
    环境参数
    - 工作温度范围:-20°C 至 +55°C(无冻结)
    - 存储温度范围:-45°C 至 +80°C
    - 相对湿度:45% - 85%(无冷凝)
    - 防护等级:
    - 前面板:IP65
    - 接线端子:IP20
    机械寿命
    - 紧急停止开关:250,000 次(单接触块)
    - 按钮和指示灯:5,000,000 次(单接触块)
    - 选择开关和钥匙选择开关:250,000 次(单接触块)
    防振防冲击
    - 振动测试:频率 10-500Hz,振幅 0.35mm,加速度 50m/s²(5G)
    - 冲击测试:频率 5-55Hz,振幅 0.5mm(极限),频率 30Hz,振幅 1.5mm(破坏限值)

    产品特点和优势


    安全设计
    - 安全锁机制:确保紧急停机后只有当设备复位时才能解除锁定。
    - 直接开启动作:即使触点焊接,NC 触点也会被强制打开,断开电路。
    - 防卡阻设计:按钮设计防止物体卡在蘑菇头和面板之间,确保操作正常。
    易于操作
    - 一键解锁:通过拉动或转动操作杆实现解锁,方便快捷。
    - 可选配置:提供多种操作方式、按键颜色和电路组合,适应不同需求。
    空间节省
    - 紧凑设计:深度仅 42mm,便于安装在有限空间内。
    - 四款镜头形状:可根据实际需求选择适合的镜头样式。

    应用案例和使用建议


    应用场景
    YW Series Control Units 广泛应用于各种工业自动化系统,如机器操作台、工业机器人控制面板、生产线监控系统等。
    使用建议
    - 在高振动环境下,建议进行额外的固定处理以确保长期稳定性。
    - 根据实际应用选择合适的按钮颜色,以便快速识别和操作。
    - 在安装时注意留足散热空间,确保设备运行稳定。

    兼容性和支持


    兼容性
    YW Series Control Units 可与其他标准电子元件轻松集成,如传感器、PLC 和触摸屏等。此外,提供多种接口选项,便于扩展和定制。
    支持
    制造商提供详细的安装手册和技术支持服务,帮助客户顺利完成安装和调试。同时,还提供保修和维修服务,保障产品的长期可靠运行。

    常见问题与解决方案


    常见问题
    1. 紧急停止开关无法复位:检查是否有异物卡住或锁定机构损坏。
    2. 按钮不响应:清洁按钮表面并确保安装正确。
    3. 设备频繁跳闸:检查负载是否超过额定值或接线是否松动。
    解决方案
    - 复位异常:清理异物,检查并更换锁定机构。
    - 按钮失灵:清洁按钮,重新安装。
    - 过载跳闸:减少负载或检查接线。

    总结和推荐


    综合评价
    YW Series Control Units 是一款设计精良、性能卓越的控制单元。其安全可靠的设计、紧凑的空间占用和广泛的应用范围使其成为工业自动化领域的理想选择。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐在工业自动化项目中使用 YW Series Control Units。无论是新建生产线还是改造现有系统,该系列产品都能提供可靠的控制和安全保障。

YW1L-MF2E10Q4PW厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-MF2E10Q4PW数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-MF2E10Q4PW YW1L-MF2E10Q4PW数据手册

YW1L-MF2E10Q4PW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.45
10+ ¥ 25.76
库存: 5000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.45
