首页  >  产品百科  >  YW1L-M2E10Q4Y

YW1L-M2E10Q4Y

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 黄色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 1682597
供应商: 海外现货
标准整包数: 1

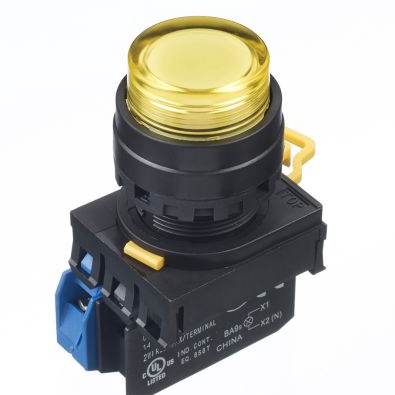

IDEC 按钮开关 YW1L-M2E10Q4Y

YW1L-M2E10Q4Y概述

    YW系列控制单元:创新设计与卓越性能

    产品简介


    YW系列控制单元是一种集安全、紧凑、高效于一体的工业控制装置,适用于各种自动化控制需求。产品包含紧急停止开关、指示灯、选择开关等。其独特的设计特点包括易于安装的锁定机构、自清洁接触器、以及多种颜色和操作模式的选择,使得该系列产品能够满足广泛的工业应用场景。

    技术参数


    - 额定电压: 6V AC/DC, 12V AC/DC, 24V AC/DC, 110V AC/DC, 230/240V AC/DC
    - 接触器额定电流:
    - 阻性负载(AC-12): 10A (6V), 10A (12V), 6A (24V), 2A (380V)
    - 感性负载(AC-15): 10A (6V), 6A (12V), 3A (24V), 1.9A (380V)
    - 直流负载(DC-12, DC-13):
    - 电阻负载: 8A (6V), 2.2A (12V), 1.1A (24V)
    - 感性负载: 4A (6V), 1.1A (12V), 0.55A (24V)
    - 绝缘电压: 600V
    - 热电流: 10A
    - 工作温度范围: -20°C 至 +55°C (无冻结条件)
    - 存储温度范围: -45°C 至 +80°C
    - 防护等级: 面板前: IP65, 接线端子: IP20

    产品特点和优势


    YW系列控制单元采用了多项先进技术,确保了产品的可靠性和安全性。具体特点如下:
    - 高亮度: 新型一体式指示灯具有高亮度显示。
    - 紧凑设计: 一体式面板厚度仅42mm,节省空间。
    - 安全锁机制: 紧急停止功能在紧急情况下自动锁定,直到手动复位。
    - 防夹手设计: 推动按钮设计防止异物卡住导致功能失效。
    - 宽泛的操作电压选择: 提供6V至230/240V的各种电压选项。
    - UL, c-UL, EN, CCC认证: 符合全球多项安全标准。

    应用案例和使用建议


    YW系列控制单元广泛应用于机械自动化、电力系统、交通运输等领域。例如,在纺织机控制面板中,可以通过YW系列控制单元实现紧急停止、启动、选择等功能。在实际应用中,我们建议:
    - 在安装时确保电源已关闭,避免触电风险。
    - 使用专用工具更换灯具,以防烧伤。
    - 在接线时,确保电线直径符合要求,终端螺栓扭矩为1.0 N·m,以防止过热和火灾。

    兼容性和支持


    YW系列控制单元兼容多种配件,如防旋环、锁紧环扳手等。厂商提供丰富的技术支持和配件供应,确保产品的长期稳定运行。

    常见问题与解决方案


    - 问题1: 灯具不亮
    - 解决方案: 确认电源电压在额定范围内,并检查灯具是否正确安装。
    - 问题2: 按钮按下后不能复位
    - 解决方案: 检查锁定杠杆是否已正确复位,尝试重新安装接触块。

    总结和推荐


    YW系列控制单元凭借其创新的设计、高可靠性及广泛的应用范围,成为工业控制领域的优选。强烈推荐在需要高安全标准和紧凑设计的应用场景中使用。无论是工业自动化还是电力系统的应用,YW系列控制单元都能提供可靠稳定的解决方案。

YW1L-M2E10Q4Y参数

参数
执行器类型 -
指示颜色 -
电气寿命 -
最大交流触点电压 24V
最大直流触点电压 -
开关功能 -
电流额定值 -
开关配置 单刀单掷
机械寿命 -
面板开孔尺寸 22mm
安装方式 面板安装

YW1L-M2E10Q4Y厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M2E10Q4Y数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M2E10Q4Y YW1L-M2E10Q4Y数据手册

YW1L-M2E10Q4Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 152.2251
库存: 9
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 152.22
直接购买
加入购物车
