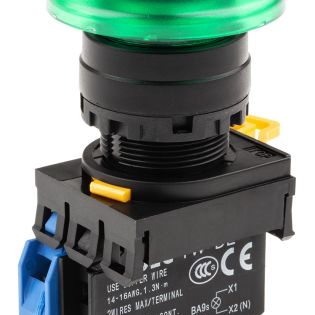

YW1L-M4E10Q4G

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 绿色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 1682605
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 YW1L-M4E10Q4G

YW1L-M4E10Q4G概述

    YW系列控制单元产品介绍

    1. 产品简介


    YW系列控制单元是创新型设计的产品,专为节省空间、提高安全性而设计。这款控制单元适用于各种工业应用,具备紧急停止开关、选择开关、指示灯等多种功能。其紧凑的设计使得安装更为方便,同时在安全性方面也具有显著的优势。

    2. 技术参数


    - 型号和外形尺寸:
    - 直径:22mm
    - 深度:42mm(单一体)
    - 接触块类型:
    - 单触点
    - 双触点
    - 紧凑型,厚度仅10mm
    - 电源电压:
    - 交流:24V, 120V, 240V, 380V (50/60 Hz)
    - 直流:6V, 12V, 24V
    - 额定电流:
    - 阻性负载:10A (AC-12), 6A (AC-15), 8A (DC-12)
    - 感性负载:6A (AC-15), 3A (AC-13), 4A (DC-13)
    - 绝缘电阻:100 MΩ
    - 绝缘强度:2500V(1分钟)
    - 振动与冲击:
    - 振动:频率范围10到500Hz,加速度50m/s²
    - 冲击:极限150m/s²

    3. 产品特点和优势


    - 高亮度指示灯:采用单一体设计,亮度更高,视距更远。
    - 节省空间:紧凑设计,深度仅为42mm。
    - 易于安装:通过简单拧紧锁定环即可完成安装。
    - 安全性设计:
    - 安全锁机制:防止在按下紧急停止按钮时出现意外。
    - 直接开断动作:即使在电弧情况下,常闭触点也能强制打开电路。
    - 带防护的蘑菇头按钮:防止物体夹入,确保操作安全。

    4. 应用案例和使用建议


    - 紧急停止开关:安装于机械手、自动化生产线等需要紧急停机的应用场景。
    - 控制面板:广泛应用于工业自动化系统,如数控机床、注塑机等。
    - 照明及标识:指示灯可以用于显示设备状态或提供操作指导。
    使用建议:
    - 在安装过程中,应先关闭电源以避免电气风险。
    - 更换灯泡时使用专用工具,以防烫伤。
    - 使用合适尺寸的电线,确保连接稳固并达到电流和电压要求。

    5. 兼容性和支持


    - 兼容性:可以与市场上主流的工业控制器和传感器兼容。
    - 支持与维护:提供详细的技术手册和在线支持服务,以帮助客户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:电源不稳定导致LED灯亮度不稳。
    - 解决方案:增加RC滤波电路或使用抗干扰灯罩。
    - 问题2:按键按下后无法弹起。
    - 解决方案:检查按键是否被卡住,如有必要,重新调整或更换按键。

    7. 总结和推荐


    综上所述,YW系列控制单元以其紧凑设计、高安全性以及广泛的适用性,在工业自动化领域中表现出色。适合各种工业场合,特别是需要紧急停止和高可靠性的应用场景。强烈推荐用于各类自动化设备中,尤其是那些对可靠性要求较高的场合。

YW1L-M4E10Q4G参数

参数
最大直流触点电压 -
电流额定值 -
面板开孔尺寸 22mm
执行器类型 -
开关功能 -
开关配置 单刀单掷
指示颜色 -
最大交流触点电压 24V
电气寿命 -
机械寿命 -
安装方式 面板安装

YW1L-M4E10Q4G厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M4E10Q4G数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M4E10Q4G YW1L-M4E10Q4G数据手册

YW1L-M4E10Q4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
