AB8M-M1-B

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径8mm, 无指示灯, 单刀双掷
供应商型号: 1906181
供应商: 海外现货
标准整包数: 1

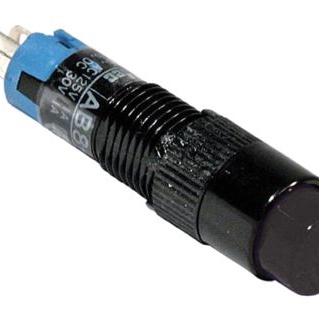

IDEC 按钮开关 AB8M-M1-B

AB8M-M1-B概述

    # A8系列微型开关及指示灯:产品概述与技术规格

    产品简介


    A8系列微型开关及指示灯(直径8毫米)是一款适用于紧凑空间的设计,具有多种功能和形状选择。这些产品广泛应用于工业自动化、机械设备控制、面板仪表等领域。它们通过提供可靠的低电平切换和稳定的接触性能,在控制电路中发挥着关键作用。

    技术参数


    A8系列微型开关及指示灯的主要技术参数如下:
    - 尺寸:直径8毫米,安装孔直径为21/64英寸(约8毫米)
    - LED灯寿命:约50,000小时(减半至原始强度的一半)
    - 额定电压:最大交流/直流电压250V
    - 额定电流:热电流3A
    - 接触材料:镀金银触点
    - 终端类型:焊锡端子
    - 工作温度范围:-25°C至+55°C(无冻结)
    - 工作湿度范围:45%至85%RH
    - 接触电阻:最大50mΩ(初始值)
    - 绝缘电阻:最小100MΩ(500V直流兆欧表测试)
    - 振动耐受性:频率5至55Hz,振幅0.75mm
    - 冲击耐受性:破坏极限500m/s²(约50G),操作极限200m/s²(约20G)
    - 电气寿命:最小100,000次操作
    - 机械寿命:保持状态100,000次(1200次/小时),瞬时状态200,000次
    - 防护等级:IP40(封闭/防尘)
    - 焊接温度:20W/5秒或260°C/3秒
    - 介电强度:开关单元:极间和不同极的端子之间2000V AC,同一极的端子之间1000V AC,接触和灯之间的端子之间1500V AC
    - 接触额定值:
    - 交流操作电压:24V、120V、240V
    - 电阻负载:1.0A、0.5A
    - 电感负载:0.7A、0.5A
    - 直流操作电压:
    - 电阻负载:1.0A、0.2A
    - 电感负载:0.7A、0.1A
    - LED灯规格:
    - 前向电流:20mA
    - 前向电压(标称值):2.2V(琥珀色)、2.1V(绿色)、1.7V(红色)、2.2V(黄色)
    - 反向电压:4V
    - 外部电流限制电阻:根据操作电压计算,详见手册说明

    产品特点和优势


    - 紧凑设计:节省空间,适用于小型控制面板和设备
    - 明亮清晰的照明:保证在各种光照条件下都能清晰显示
    - 镀金银触点:确保低电平切换的可靠性
    - 快速动作触点:提高响应速度和稳定性
    - 防尘保护:达到IP40防护等级
    - 认证:通过UL和CSA认证

    应用案例和使用建议


    A8系列微型开关及指示灯适用于多种场合,例如工厂自动化系统、机器人手臂、机械设备控制面板等。以下是几个实际使用场景:
    - 机器人控制面板:在机器人控制面板上安装A8系列指示灯可以方便地监控机器人的运行状态。
    - 机械设备控制:在机械设备的紧急停止按钮和启动按钮上使用A8系列开关,可以提高操作的安全性和便捷性。
    使用建议:
    - 确保正确连接LED灯的外部限流电阻,以延长LED灯的使用寿命。
    - 定期检查和维护开关和指示灯,以确保其正常运行。

    兼容性和支持


    A8系列微型开关及指示灯具有良好的兼容性,可与其他常见的控制设备配套使用。制造商提供全面的技术支持和售后服务,包括配件更换和维护服务。

    常见问题与解决方案


    1. LED灯不亮:
    - 解决方法:检查外部限流电阻是否正确安装,并确认供电电压是否符合要求。
    2. 机械寿命不足:
    - 解决方法:在高频率操作的情况下,考虑更换机械寿命更高的型号。
    3. 接触不良:
    - 解决方法:检查接触面是否有灰尘或氧化物,并进行清洁。

    总结和推荐


    A8系列微型开关及指示灯凭借其紧凑设计、可靠性和高性能,在工业控制和自动化领域表现出色。如果您需要一种既可靠又易于安装的解决方案,A8系列是您的理想选择。强烈推荐用于各种工业控制和机械设备应用。

AB8M-M1-B参数

参数
开关配置 SPDT
电气寿命 100000Cycles
机械寿命 200000Cycles
最大交流触点电压 250V
面板开孔尺寸 圆形-8
执行器类型 Round Button
指示颜色 -
电流额定值 -
开关功能 Momentary Contact
最大直流触点电压 250V
长*宽*高 9mm(长度)*9mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装

AB8M-M1-B厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

AB8M-M1-B数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC AB8M-M1-B AB8M-M1-B数据手册

AB8M-M1-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
