YW1L-A2E10Q4S

产品分类: 按钮开关
厂牌: IDEC

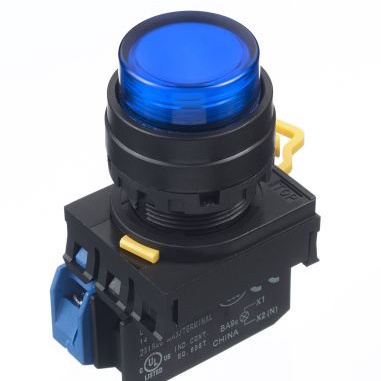

产品描述: Idec 蓝色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 2833730
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 YW1L-A2E10Q4S

YW1L-A2E10Q4S概述

    # YW Series Control Units 技术手册

    产品简介


    YW系列控制单元是一组先进的控制和安全装置,适用于工业自动化和机器控制等领域。它包含了紧急停止开关、选择开关、指示灯等部件。这些装置具有创新的设计,能够节省空间、提高安全性并具备自清洁触点功能。YW系列控制单元旨在符合国际标准,提供可靠且耐用的产品。

    技术参数


    一般技术规格
    - 工作温度范围: –20°C 至 +55°C(无冻结)
    - 存储温度范围: –45°C 至 +80°C
    - 工作湿度范围: 45% 至 85% RH(无凝露)
    - 存储湿度范围: 最大95% RH
    机械参数
    - 机械寿命
    - 紧急停止开关:≥250,000次(单个接触块)
    - 推动按钮和指示灯:≥5,000,000次(单个接触块)(瞬时)
    - 选择开关和钥匙选择开关:≥250,000次(单个接触块)
    - 电气寿命
    - 紧急停止开关:≥100,000次(单个接触块)
    - 推动按钮、选择开关和钥匙选择开关:≥100,000次(单个接触块)
    绝缘性能
    - 绝缘电阻: ≥100 MΩ
    - 耐压强度:
    - 接触块:2,500V/1分钟
    - 指示灯:2,000V/1分钟
    防护等级
    - 面板正面防护等级: IP65(符合IEC 60529)
    - 接线端子防护等级: IP20(符合IEC 60529)

    产品特点和优势


    YW系列控制单元拥有以下几个显著特点和优势:
    1. 高亮度指示灯: 新的单一机身指示灯实现了高亮度。
    2. 紧凑设计: 后部仅42毫米深,节省安装空间。
    3. 多种透镜形状: 包括平面、标记式、凸出和平顶四种透镜形状。
    4. 易于安装: 只需拧紧锁定环即可完成安装。
    5. 高可靠性: 具备安全锁机制、直接开路动作和安全推动按钮设计,确保操作稳定可靠。
    6. 多种颜色选项: 支持多种颜色和电路选择,满足不同需求。
    7. IP20防护: 符合IEC 60529标准,确保安全操作。
    8. 符合多项认证: UL、c-UL、EN认证及CCC批准,确保产品质量和合规性。

    应用案例和使用建议


    应用案例
    YW系列控制单元广泛应用于各种工业场合,如:
    - 机床操作台上的紧急停止按钮
    - 工业机器人控制系统
    - 制造生产线的安全控制
    使用建议
    在安装过程中,确保正确的电压代码和色码被指定以确保正确安装。根据不同的使用环境,选择合适的按钮颜色和透镜形状以适应特定的应用需求。定期检查和维护可以延长产品的使用寿命,特别是在高振动和冲击环境下。

    兼容性和支持


    YW系列控制单元提供了多种型号和配置,适用于不同的电压和电流要求。同时,制造商提供了详细的技术文档和用户手册,以及技术支持和保修服务。具体细节请参阅手册或联系供应商获取更多信息。

    常见问题与解决方案


    1. 问题: 安装过程中无法拧紧锁定环。
    - 解决方案: 检查面板厚度是否在规定的范围内(0.8至6毫米),并确保使用正确的工具进行安装。
    2. 问题: 指示灯不亮。
    - 解决方案: 检查连接线路是否有松动或损坏,并确认已正确指定了电压代码和色码。

    总结和推荐


    YW系列控制单元以其创新的设计、可靠的功能和多样化的选择在市场上占据了重要位置。无论是在紧凑的空间内还是需要高可靠性的环境中,这些控制单元都能提供卓越的表现。经过仔细审查其各项技术指标和应用案例,我们强烈推荐这些产品用于各种工业控制系统和安全装置中。

YW1L-A2E10Q4S参数

参数
电流额定值 -
开关功能 -
最大交流触点电压 24V
电气寿命 -
面板开孔尺寸 22mm
执行器类型 -
最大直流触点电压 -
机械寿命 -
开关配置 单刀单掷
指示颜色 -
安装方式 面板安装
应用等级 工业级

YW1L-A2E10Q4S厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-A2E10Q4S数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-A2E10Q4S YW1L-A2E10Q4S数据手册

YW1L-A2E10Q4S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 175.1875
5+ ¥ 163.5083
10+ ¥ 160.5885
20+ ¥ 160.5885
50+ ¥ 160.5885
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 175.18
