首页  >  产品百科  >  YW1L-A2E10Q4R

YW1L-A2E10Q4R

产品分类: 按钮开关
厂牌: IDEC

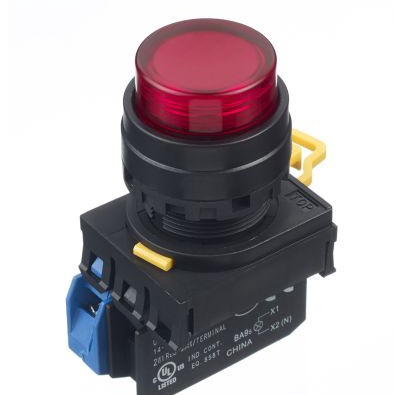

产品描述: Idec 红色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 1682559
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 YW1L-A2E10Q4R

YW1L-A2E10Q4R概述

    YW Series Control Units:创新设计与卓越性能



    1. 产品简介




    YW系列控制单元是针对工业自动化和机器安全需求开发的一系列高性能电子元器件。其基本类型包括紧急停止开关、选择开关、指示灯和带按钮的指示灯等。这些元器件的主要功能在于实现高效的操作、可靠的信号传输及机器的安全控制。其应用领域广泛,适用于机械设备、工厂自动化系统、安防监控等多种场合。


    2. 技术参数




    YW系列控制单元的技术参数如下表所示:

    | 参数 | 值 |
    |-----------------------------|--------------------------------------|
    | 操作温度 | -20°C 至 +55°C(无冻结) |
    | 存储温度 | -45°C 至 +80°C |
    | 操作湿度 | 45%至85%RH(无冷凝) |
    | 存储湿度 | 最大95%RH |
    | 额定绝缘电压 | 600V |
    | 额定热电流 | 10A |
    | 操作电压 | 24V、120V、240V、380V |
    | 开关接触点额定电流 | AC-12:10A,6A,2A;DC-12:8A,2.2A,1.1A |
    | 指示灯LED额定电流 | 6V AC/DC:10mA,14mA;12V AC/DC:14mA;24V AC/DC:14mA |
    | 指示灯安装孔径 | ø22mm |


    3. 产品特点和优势




    YW系列控制单元具有以下独特优势:

    - 空间节省设计:采用一体化设计,深度只有42毫米,节省了安装空间。
    - 高亮度指示灯:新式一体机指示灯可实现高亮度显示。
    - 便捷安装:通过简单的锁定环即可完成面板安装。
    - 安全锁机制:保证了在紧急情况下持续保持停止状态,直到复位。
    - 直接开启动作:即使在触点焊接的情况下,NC触点也能强制打开,切断电路。
    - 防夹设计:按钮设计可以防止物体夹住蘑菇按钮,确保操作安全。
    - 广泛的应用选择:提供不同颜色和规格的产品,适应不同的操作需求。


    4. 应用案例和使用建议




    YW系列控制单元适用于多种应用场景,例如:

    - 机械设备控制:在机械臂和传送带等设备上使用紧急停止开关来确保操作人员安全。
    - 工厂自动化系统:用于生产线上的各种开关和指示灯,以实时监控生产状态。
    - 安防监控系统:在监控中心使用报警按钮和指示灯来及时响应警报事件。

    使用建议:

    - 在使用时,应确保正确的电压和电流等级以避免过载。
    - 安装时要注意环境湿度和温度,确保不会超过设备的工作范围。


    5. 兼容性和支持




    YW系列控制单元与各类电子元器件和其他设备兼容良好,可作为标准接口组件进行安装。制造商提供了全面的技术支持和维护服务,包括产品文档、在线帮助和客户服务热线等,以确保用户能够快速解决问题并得到技术支持。


    6. 常见问题与解决方案




    - 问题:如何更换指示灯?
    解决方案:按照手册中的步骤逐步拆卸旧灯,然后安装新的指示灯,并重新接线。

    - 问题:紧急停止开关无法解锁怎么办?
    解决方案:检查锁定环是否正确安装,或者联系技术支持寻求进一步的帮助。


    7. 总结和推荐




    YW系列控制单元凭借其创新的设计、卓越的性能和广泛的应用前景,在市场上具有较高的竞争力。它的紧凑设计、可靠的操作和安全保障使其成为工业自动化领域不可或缺的重要组成部分。强烈推荐给需要高效、安全和可靠的控制解决方案的用户。

YW1L-A2E10Q4R参数

参数
最大交流触点电压 24V
执行器类型 -
最大直流触点电压 -
机械寿命 -
开关配置 单刀单掷
开关功能 -
指示颜色 -
面板开孔尺寸 22mm
电流额定值 -
电气寿命 -
安装方式 面板安装
应用等级 工业级

YW1L-A2E10Q4R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-A2E10Q4R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-A2E10Q4R YW1L-A2E10Q4R数据手册

YW1L-A2E10Q4R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 210.2224
库存: 57
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 210.22
直接购买
加入购物车
