PK106-3

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-PK106-3
供应商: 国内现货
标准整包数: 1

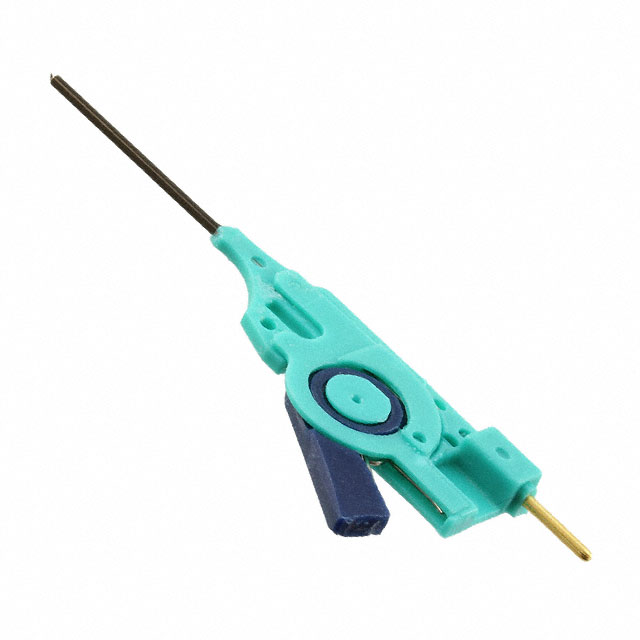

TELEDYNE LECROY 电气测量仪 PK106-3

PK106-3概述

    D11000PS 差分探针系统:全面解析

    1. 产品简介


    D11000PS 差分探针系统是专为高速信号测量设计的高性能差分探针系统。适用于 SDA 11000、SDA 9000 和 SDA 18000 系列示波器。该探针系统通过11 GHz的系统带宽,能够直接测量高达6.25 Gb/s的高速串行数据流,为高频信号的精确测量提供了强有力的工具。

    2. 技术参数


    技术规格和性能参数如下:
    - 系统带宽:-3dB时为11 GHz(典型值)
    - 上升时间:系统<50 ps(典型值),仅探头<40 ps
    - 衰减比:名义上为1/3
    - 低频衰减精度:±2%(20–30°C)
    - 输出零点:<15 mV(相对于输入)
    - 噪声:系统<5 mV rms(典型值)
    - 差分模式范围:±1 V
    - 共模范围:Solder-In探针端<±4 V,SMA电缆输入<±2 V
    - 直流输入阻抗:40 kΩ差分(Solder-In引线)
    - 最小输入阻抗:>175 Ω(Solder-In引线,至11 GHz)
    - 输入阻抗:SMA电缆输入为50 Ω
    - 输入驻波比:DC–6 GHz <1.5:1,6 GHz–11 GHz <2.0:1
    - 共模抑制比:DC–1 GHz >40 dB,1 GHz–4 GHz >30 dB,4 GHz–11 GHz >20 dB

    3. 产品特点和优势


    D11000PS探针系统具有多项独特的功能和优势:
    - 高频响应:11 GHz的系统带宽使得它能够准确捕捉到高频率信号,从而实现高精度测量。
    - 优越的校准系统:采用了第三代补偿校准技术,能够提供最优的系统响应。每个单独的探针都会经过系统的校准,校准数据存储在探针放大器模块内的非易失性内存中,连接到高带宽示波器时自动上传。
    - 灵活的连接选项:支持直接焊接连接和带SMA接头的电缆连接,可以灵活选择不同的连接方式,同时保持性能不打折扣。
    - 易于使用:具有“易用”特性,如单一点击即可测量平均共模成分,自动颜色ID指示器匹配波形迹线颜色,帮助识别对应探头。

    4. 应用案例和使用建议


    D11000PS探针系统特别适合用于需要精确测量高速串行数据流的应用场合,例如 SDA 11000、SDA 9000 和 SDA 18000 系列示波器。在这些应用场景中,它能提供前所未有的波形保真度。具体使用建议如下:
    - 多通道使用:在多个通道上监测同一小IC的信号时,可利用其小体积和高带宽特性。
    - 可靠接触:通过其独特的可调尖端设计,可以在受限空间内进行可靠的接触测量。

    5. 兼容性和支持


    D11000PS探针系统设计时充分考虑了与各种示波器的兼容性,尤其是与 SDA 11000、SDA 9000 和 SDA 18000 的完美配合。此外,它也包含额外的校准数据,用于与所有低带宽的 WaveMaster、SDA 和 DDA 5005A 系列示波器和分析仪配合使用。制造商提供详细的校准证书和技术支持。

    6. 常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些问题及其解决方案:
    - 问题:如何快速移动探针?
    - 解决方案:使用Quick Connect接口,只需将电阻焊接到测试点,然后插入连接器即可。

    - 问题:如何测量共模成分?
    - 解决方案:单击探针控制菜单中的“共模测量”功能即可。

    7. 总结和推荐


    D11000PS探针系统在高速串行数据流的精确测量方面表现优异,具备11 GHz的系统带宽和优越的校准系统,能够在多个通道上实现高效的信号监测。对于需要处理高频信号的应用,这款探针系统是一个极佳的选择。建议在需要高精度和可靠性测量的场景中使用。
    总之,D11000PS探针系统凭借其卓越的技术参数、独特的功能和广泛的应用场景,成为市场上的一颗璀璨明珠。如果您正在寻找一个强大且可靠的差分探针系统,它无疑是您的理想之选。

PK106-3参数

参数
零件状态 在售
包装方式 袋装

PK106-3厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PK106-3数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY PK106-3 PK106-3数据手册
