1000-345

产品分类: 电气测量仪
厂牌: MEGGER

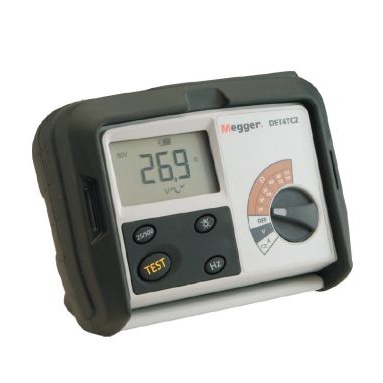

产品描述: Megger LCD 接地测试仪, DET4TC2型号, 用于测量4 终端接地电阻,土壤电阻, 绝对最大电阻测量200kΩ
供应商型号: 489664
供应商: 海外现货
标准整包数: 1
MEGGER 电气测量仪 1000-345

1000-345概述

    电子元器件产品技术手册:Megger DET4TC2 和 DET4TCR2 数字接地测试仪

    产品简介


    Megger 的 DET4 系列接地测试仪器专为满足接地桩和土壤电阻率测试需求而设计,提供全面的解决方案。其中 DET4TC2 和 DET4TCR2 是扩展温度范围适用的型号,具有 IP54 级防护等级,适合户外使用。这些设备不仅具备接地系统检测所需的所有功能(如双极、三极、四极测试,附接杆法 ART 测试等),还支持无接地桩测量和泄漏电流及接地噪声电压测量。
    主要功能:
    - 变频接地电阻测试(94 Hz 至 128 Hz)
    - 支持双极、三极、四极测试模式
    - 附接杆技术 (ART) 测量
    - 无接地桩测量能力
    - 泄漏电流测量
    - 接地噪声电压测量
    应用领域:
    适用于工业设施、建筑施工、电力传输与分配系统等需要高精度接地测试的场景。

    技术参数


    | 参数名称 | 规格 |

    | 防护等级 | IP54 |
    | 测量范围 | 0.01 Ω 至 200 kΩ |
    | 输出电压 | ±25 V 或 ±50 V(频率可选) |
    | 最大输出电流 | 4.5 mA |
    | 接地电流范围 | 0.5 mA 至 19.9 A |
    | 接地电压范围 | 0 V 至 100 V ac |
    | 接地噪声电压范围 | 1 V 至 100 V ac |
    | 准确度 | ±2% 或 ±3 位 |
    | 工作温度范围 | -15°C 至 +55°C (-40°F 至 131°F) |
    | 存储温度范围 | -40°C 至 +70°C (-40°F 至 158°F) |
    | 安全标准 | EN61010-1 100V CAT IV |
    | EMC 标准 | IEC61326,含修正案第 1 版 |

    产品特点和优势


    独特功能:
    - 双极至四极测量:灵活适应不同场景的测试需求。
    - 附接杆技术 (ART):无需断开连接即可进行电极测试。
    - 无接地桩测量:通过 ICLAMP 和 VCLAMP 实现真正意义上的无桩测试。
    - 宽广温度范围支持:可在极端环境中稳定运行。
    市场竞争力:
    - 易于操作:采用大型旋转选择开关与一键式按钮,适合戴手套操作。
    - 准确性高:具备优秀的抗干扰能力,可有效屏蔽高达 40 V 峰峰值的噪声。
    - 综合性强:内置所有必要配件,便于携带和快速部署。

    应用案例和使用建议


    典型应用场景:
    1. 工业设施接地测试:检测大型工业厂房或数据中心的接地网络是否符合安全标准。
    2. 建筑施工接地验证:确保新建建筑物的基础接地性能达标。
    3. 电力传输线路维护:定期检查电力杆塔接地装置的状态。
    使用建议:
    - 在嘈杂环境中测试时,优先选择更高的测试频率以减少外部干扰的影响。
    - 使用 ICLAMP 或 VCLAMP 进行无接地桩测量时,需保证辅助设备连接稳固。
    - 定期校准仪器以确保测量数据的准确性。

    兼容性和支持


    兼容性:
    - DET4TC2 和 DET4TCR2 支持多种附件和扩展工具,如 ICLAMP 和 VCLAMP,能够无缝集成到现有测试系统中。
    - 与大部分标准测试线缆和电极兼容。
    厂商支持:
    - 提供专业级硬质携带箱和详尽的技术手册。
    - 提供完整的校准服务和支持计划,确保长期可靠使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电池电量不足 | 使用随附充电器及时充电 |
    | 测量值不稳定 | 检查接触点是否清洁并调整位置 |
    | 显示屏亮度不够 | 启动背光功能 |

    总结和推荐


    综合评估:
    - DET4TC2 和 DET4TCR2 在接地测试领域表现出色,集成了广泛的功能与出色的性能。
    - 其易用性、高精度和耐用性使其成为工业接地测试的理想选择。
    推荐结论:
    强烈推荐该系列产品用于需要高精度、多功能接地测试的场景。对于需要便携性和长续航能力的用户,DET4TCR2 的可充电版本尤为合适。
    联系信息
    如需进一步了解或订购,请访问官网 www.megger.com 或直接联系当地销售办事处。

1000-345参数

参数
长*宽*高 203mm*148mm*78mm

1000-345厂商介绍

Megger公司是一家全球领先的电气测试设备制造商,成立于1867年,总部位于英国。公司专注于研发、生产和销售各类电气测试仪器,广泛应用于电力、工业、建筑和交通等领域。

Megger的主营产品分为以下几类:
1. 绝缘电阻测试仪:用于测量电气设备的绝缘电阻,确保设备安全运行。
2. 接地电阻测试仪:用于测量接地系统的电阻值,评估接地系统的可靠性。
3. 电缆测试仪:用于检测电缆的绝缘性能和导体电阻,确保电缆质量。
4. 电气安全测试仪:用于检测电气设备的安全性,如漏电保护器、过载保护器等。
5. 电气测量仪器:如万用表、钳形表等,用于测量电压、电流、电阻等电气参数。

Megger的优势在于:
1. 技术创新:拥有多项专利技术,不断推出新产品,满足市场需求。
2. 质量可靠:产品经过严格测试,符合国际标准,确保测量结果的准确性。
3. 服务支持:提供全面的技术支持和售后服务,帮助客户解决实际问题。
4. 品牌信誉:作为电气测试领域的知名品牌,Megger的产品在全球范围内享有良好口碑。

1000-345数据手册

厂牌 PDF简要描述 下载
MEGGER 电气测量仪 MEGGER 1000-345 1000-345数据手册

1000-345封装设计

查看详情并下载
Symbol
Footprint
3D Model
