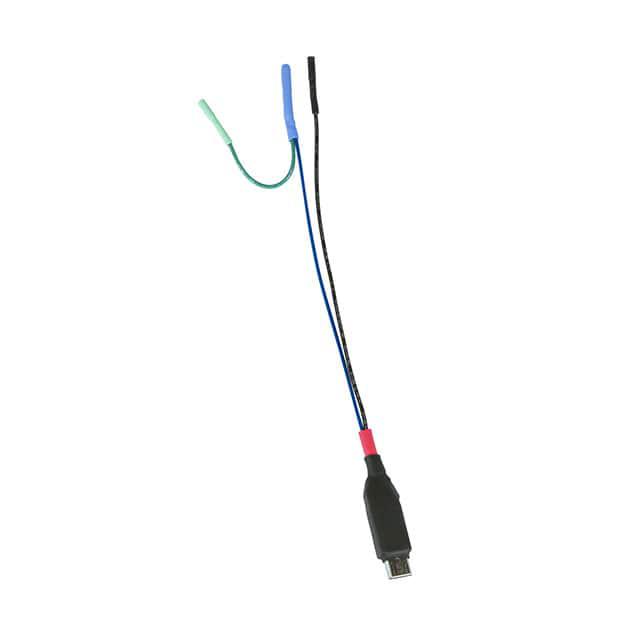

HVFO100-20X-TIP-U

产品分类: 其他工具
厂牌: TELEDYNE LECROY
产品描述: Tip for Oscilloscope
供应商型号: HVFO100-20X-TIP-U-ND
供应商: Digi-Key
标准整包数: 1

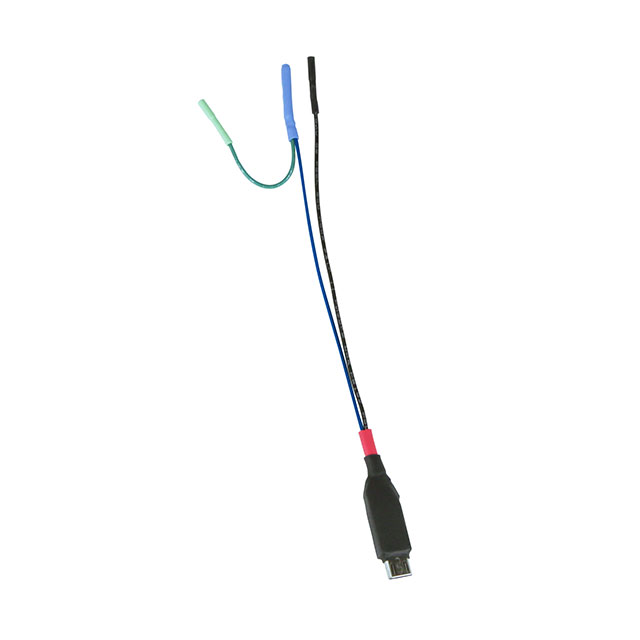

TELEDYNE LECROY 其他工具 HVFO100-20X-TIP-U

HVFO100-20X-TIP-U概述

    High Voltage Fiber Optically-Isolated Probe (HVFO) 技术手册概述

    1. 产品简介


    High Voltage Fiber Optically-Isolated Probe (HVFO) 是一款专门用于高电压环境中测量小信号的探头。它的主要功能是进行上侧门驱动信号测量、浮动控制信号或传感器电压测量,特别适用于电磁兼容性(EMC)、瞬态脉冲测试(EFT)、静电放电(ESD)和射频干扰(RF)的测试和系统优化。其典型应用包括电力电子设计中的小信号测量、电磁兼容性测试等。

    2. 技术参数


    - 带宽: 50 MHz 和 60 MHz
    - 共模电压等级: ±35 kV(DC+峰值交流)
    - 最大安全输入电压: 手持使用时为 30 Vrms / 60 Vdc
    - 输入动态范围: ±1V, ±5V, ±10V, ±20V, ±40V(直流+峰值交流)
    - 最大非破坏电压: 5倍的额定操作电压(取决于探头型号)
    - 输入阻抗: 1 MΩ || 34 pF(1X探针),5 MΩ || 26 pF(5X探针),8 MΩ || 23 pF(10X探针),10 MΩ || 22 pF(20X和40X探针)
    - 共模抑制比 (CMRR): 140 dB(100 Hz),120 dB(到1 MHz),85 dB(到10 MHz),60 dB(到60 MHz)
    - 环境温度: 工作温度 0°C 到 50°C,非工作温度 -20°C 到 70°C
    - 湿度: 工作湿度 5% 到 80% RH(非凝结),在30°C以上线性递减到45% RH,在50°C以上为45% RH;非工作湿度 5% 到 95% RH(非凝结)

    3. 产品特点和优势


    - 光纤隔离技术: 减少对被测设备(DUT)的不利负载,提供忠实的脉冲响应,并提高测量的置信度。安全保护能力可确保对危险高电压的防护,避免不安全的“浮地”。
    - 卓越的噪声和抑制能力: 共模抑制比高达140 dB,低环路电感,低衰减。
    - 紧凑、简单、经济实惠: 小巧的体积适合紧凑空间使用,性能适中,价格合理。
    - 选配探头: 提供±1V至±40V范围内的五种不同衰减系数探头选择。
    - 电池供电: 配备长寿命锂离子电池,续航时间约6小时,通过标准USB微型B充电接口充电。

    4. 应用案例和使用建议


    - 上侧门驱动电压测量: HVFO专为准确测量上侧门驱动信号设计,能有效避免传统高压差分探头可能带来的信号加载和失真。
    - 浮动控制或传感器信号测量: HVFO只测量低电压传感器电压,总负载很小。其低环路电感和高达140 dB的共模抑制比提供了卓越的信号保真度。
    - 电磁兼容性测试: 在存在电磁干扰的情况下监测设备运行状态,确保测量精度和信号保真度。
    使用建议:
    - 确保在适当的环境中使用HVFO,避免高湿度和极端温度条件。
    - 选用合适的衰减系数探头以匹配测量需求。
    - 注意连接线的长度和布设方式,避免引入额外的噪声和干扰。

    5. 兼容性和支持


    HVFO探头与多种Teledyne LeCroy示波器兼容,并采用ProBus接口。此外,厂商提供长达7年的长期支持,包括软件升级服务,确保设备的长久可靠运行。

    6. 常见问题与解决方案


    - Q: HVFO在高温环境下能否正常工作?
    A: 是的,HVFO可以在0°C至50°C的工作温度范围内正常工作,但建议在非工作温度范围内(-20°C到70°C)存放和运输。
    - Q: HVFO的电池寿命有多长?
    A: 一次充满电后,HVFO的电池可以使用约6小时。建议在示波器的USB端口上充电以节省时间。

    7. 总结和推荐


    综上所述,High Voltage Fiber Optically-Isolated Probe (HVFO) 是一款优秀的高电压环境中测量小信号的工具,具有出色的噪声抑制能力和安全可靠的光纤隔离技术。它适用于多种高电压测试环境,如电力电子设计、电磁兼容性测试等。强烈推荐使用HVFO来提升测量精度和系统可靠性。

HVFO100-20X-TIP-U参数

参数
零件状态 在售
包装方式 袋装

HVFO100-20X-TIP-U厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

HVFO100-20X-TIP-U数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 其他工具 TELEDYNE LECROY HVFO100-20X-TIP-U HVFO100-20X-TIP-U数据手册

HVFO100-20X-TIP-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
