T3CP150-12

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-T3CP150-12
供应商: 国内现货
标准整包数: 1

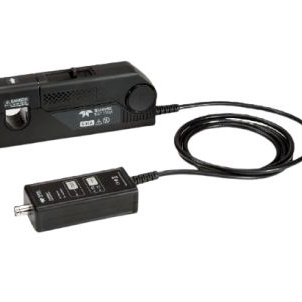

TELEDYNE LECROY 电气测量仪 T3CP150-12

T3CP150-12概述

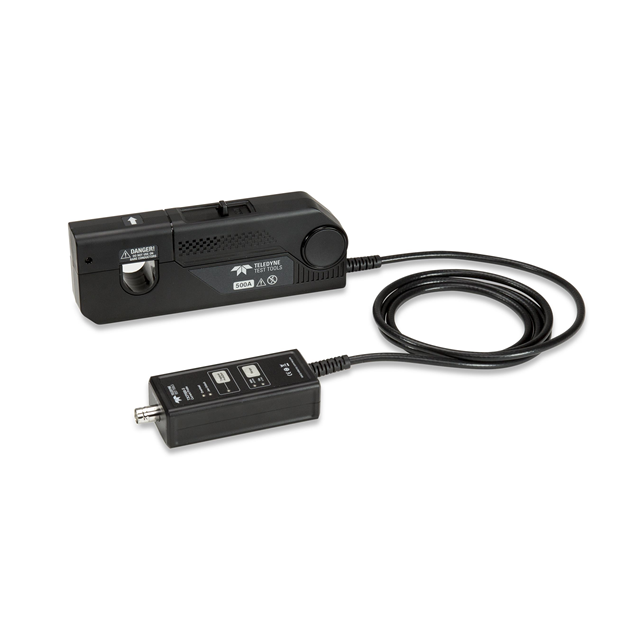

    T3CP电流探头技术手册

    1. 产品简介


    T3CP电流探头是用于精确测量直流和交流电流的高性能仪器。它们广泛应用于各种设计和测试环境中,包括但不限于电力转换、消费电子产品、电动汽车(EV)驱动系统、光伏(PV)系统、LED照明电源设计及工业控制等领域。该系列电流探头具备宽频带、高精度和低插入损耗等特点,适用于连接具有高输入阻抗(1MΩ)和BNC接口的任何示波器。

    2. 技术参数


    以下是T3CP电流探头的主要技术规格和性能参数:
    | 参数 | T3CP30-50 | T3CP30-100 | T3CP50-50 | T3CP150-12 | T3CP500-5 |
    |
    | 频率范围 | DC - 50 MHz | DC - 100 MHz | DC - 50 MHz | DC - 12 MHz | DC - 5 MHz |
    | 上升时间 | ≤ 7 ns | ≤ 3.5 ns | ≤ 7 ns | ≤ 29 ns | ≤ 70 ns |
    | 最大连续输入电流 | 30 A rms | 30 A rms | 50 A rms | 150 A rms | 500 A rms |
    | 最大峰值输入电流(≤ 10 μs) | 50 A peak | 50 A peak | 75 A peak | 300 A peak | 750 A peak |
    | 测量范围 | 5 A 到 30 A | 5 A 到 30 A | 7.5 A 到 50 A | 30 A 到 150 A | 75 A 到 500 A |
    | 电流转移比 | 1 V/A | 1 V/A | 1 V/A | 0.1 V/A | 0.1 V/A |
    | 最小可测电流 | 5 A, 1 mA | 5 A, 1 mA | 7.5 A, 1 mA | 30 A, 5 mA | 75 A, 5 mA |
    | 相位延迟时间 | 19 ns | 19 ns | 19 ns | 41 ns | 47 ns |
    | 输入阻抗 | 通常 <1 mΩ(低频)至 <1 Ω(高频) |

    3. 产品特点和优势


    T3CP电流探头的主要特点是:
    - 广泛的电流测量范围:从30 A到500 A,覆盖多种应用场景。
    - 高精度测量:频率范围广,能够实现从直流到高达500 MHz的精确测量。
    - 双重过载保护:通过蜂鸣器和LED指示灯双重保护,防止因过流导致的损坏。
    - 自动校准功能:内置消磁和自动零点设置功能,保证用户测量的准确性。
    - 双量程选择:每个探头都提供高、低范围选项,以适应不同的测量需求。
    - 多相应用兼容性:适用于单相和多相应用。

    4. 应用案例和使用建议


    - 开关和线性电源设计:在电源转换器的设计中,这些探头可以用来测量不同负载下的电流波动,确保稳定运行。
    - 电动车辆(EV)电机:可用于监测电机的电流变化,有助于优化电池管理系统的性能。
    - 光伏系统设计:可以准确测量光伏系统的电流输出,确保高效能量转换。
    建议在使用时结合具体的应用环境进行适当的选择和调整,以达到最佳测量效果。例如,在需要高分辨率的场合,可以选择更高频带的探头型号;在多相系统中,则可以使用多个探头同时测量不同的相位。

    5. 兼容性和支持


    T3CP电流探头可以兼容所有具有1MΩ输入阻抗和BNC接口的示波器。同时,供应商还提供了全面的技术支持和一年保修服务,确保用户的设备能够得到及时维护。

    6. 常见问题与解决方案


    - Q: 如何设置零点?
    - A: 可以通过手动或自动方式进行设置。建议每次更换新电池后重新进行自动零点设置。

    - Q: 如何检查探头是否正常工作?
    - A: 使用标准信号源进行校准测试,如果读数准确则表示探头状态良好。

    7. 总结和推荐


    综上所述,T3CP电流探头是一款高精度、多功能且应用广泛的测量工具,非常适合需要精密电流测量的场合。强烈推荐使用此款产品来提高电路调试和测试效率。无论是在实验室研究还是工业生产线上,它都能发挥重要作用。

T3CP150-12参数

参数
零件状态 在售
包装方式 盒装

T3CP150-12厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3CP150-12数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY T3CP150-12 T3CP150-12数据手册
