USB-T0B3-A01-X

产品分类: 通用万用表
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-USB-T0B3-A01-X
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 通用万用表 USB-T0B3-A01-X

USB-T0B3-A01-X概述

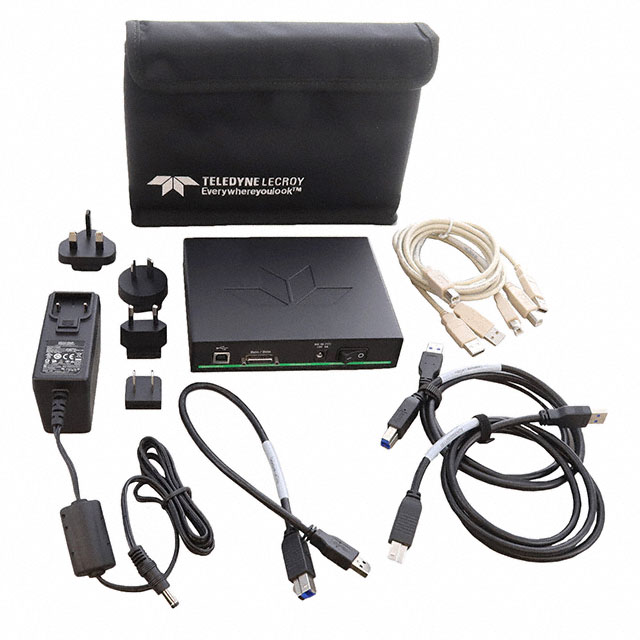

    超高速USB协议分析仪——Advisor T3

    产品简介


    Teledyne LeCroy的Advisor T3超高速USB协议分析仪是一款市场领先的高精度USB分析工具,适用于各种USB设备(包括USB 1.0、1.1、2.0和3.0)。它不仅具备行业内的先进特性,还具有便携性和易用性,使其成为每位工程师手中的得力助手。通过集成CATC Trace视图、硬件触发、全面解码等功能,这款分析仪为调试和测试USB设备提供了强大的支持。

    技术参数


    - 主机要求:
    - 操作系统:Windows XP、Windows Vista、Windows 7、Server 2003 或 Server 2008
    - 内存:至少2GB
    - 硬盘空间:至少200MB用于软件安装和数据存储
    - 显示器分辨率:1024x768,色彩深度至少16位
    - 网络接口:100/1000 Mbps以太网
    - 协议支持: USB 1.0、1.1、2.0 和 3.0
    - 录制内存: 2GB
    - 数据速率: 支持1.2 Mb/s、12 Mb/s、480 Mb/s和5 Gb/s
    - 数据总线接口: 半双工差分(USB 2.0);全双工差分(USB 3.0)
    - 外形尺寸: 封闭式机箱,体积为15 x 3 x 12.7 cm(6” x 1.25” x 5”),重量为0.23 kg(0.5磅)
    - 电源要求: 100-240V,50-60 Hz
    - 工作温度: 0°C 至 55°C(32°F 至 131°F)
    - 非工作温度: -20°C 至 80°C(-4°F 至 176°F)
    - 工作湿度: 10% 至 90%(非冷凝状态)

    产品特点和优势


    - CATC Trace™视图: 实现USB流量的快速解释,可以展开和折叠事务,以便快速理解和处理USB流量。
    - 大容量内存和硬盘捕获: 2GB内存和硬盘捕获功能使得长时间记录成为可能,便于分析和解决问题。
    - 高速信号锁定: 快速解析5Gb/s的流量。
    - 硬件触发: 可以隔离重要的状态变化、特定错误或数据模式。
    - 全类解码: 支持UAS、Mass Storage、3.0 Hub、PTP/Still Image、Printer、PictBridge、MTP和所有流行的USB设备类。
    - 广泛的解码功能: 支持Mass Storage、Bluetooth HCI、Hub、PTP/Still Image、Printer、Human Interface Device (HID)、Audio、Video和Communication。
    - 原始比特记录: 可以查看和关联低级10位符号。
    - 硬件过滤: 自动排除非必要的流量,如空闲状态、TS1、TS2、SKP和链路命令。
    - 智能报告: 自动报告事件指标并标记超过20种常见的USB错误。
    - LTSSM视图: 提供一个图形模型,显示逻辑链路状态。

    应用案例和使用建议


    - 应用程序实例: 常见的应用场景包括调试USB设备、测试USB驱动程序以及分析系统性能。
    - 使用建议: 为了更好地利用Advisor T3的功能,建议首先熟悉硬件触发的设置,以精确捕捉所需的数据。其次,充分利用CATC Trace视图来实现流量的快速理解。最后,合理配置硬件过滤,排除不必要的流量,以提升分析效率。

    兼容性和支持


    - 兼容性: Advisor T3能够兼容USB 2.0和3.0标准,确保与各类USB设备的良好连接。
    - 支持: 用户可以通过技术支持热线(1-800-909-7211)获取帮助,也可以访问官方网站获得更详细的文档和技术支持。产品还提供升级选项,可根据需要扩展功能。

    常见问题与解决方案


    1. 问题: 无法识别USB设备
    - 解决方案: 检查USB设备连接是否正确,确认操作系统版本是否符合最低要求。

    2. 问题: 数据传输速率慢
    - 解决方案: 检查硬件配置是否达到最低要求,如内存、硬盘空间等。
    3. 问题: 硬件触发功能失效
    - 解决方案: 确认触发设置是否正确,尝试重新启动分析仪。

    总结和推荐


    Teledyne LeCroy的Advisor T3 是一款设计精良且功能强大的超高速USB协议分析仪,非常适合从事USB相关开发和测试的专业人士。它在硬件触发、全面解码和支持多种协议方面表现出色,能够显著提高测试效率和准确性。建议对USB协议分析有需求的工程师和研发团队购买并使用这款分析仪。

USB-T0B3-A01-X参数

参数
长*宽*高 152.4mm*127mm*31.75mm
零件状态 在售
包装方式 盒装

USB-T0B3-A01-X厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

USB-T0B3-A01-X数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用万用表 TELEDYNE LECROY USB-T0B3-A01-X USB-T0B3-A01-X数据手册

USB-T0B3-A01-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
