1007214

产品分类: 通用万用表
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-1007214
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 通用万用表 1007214

1007214概述

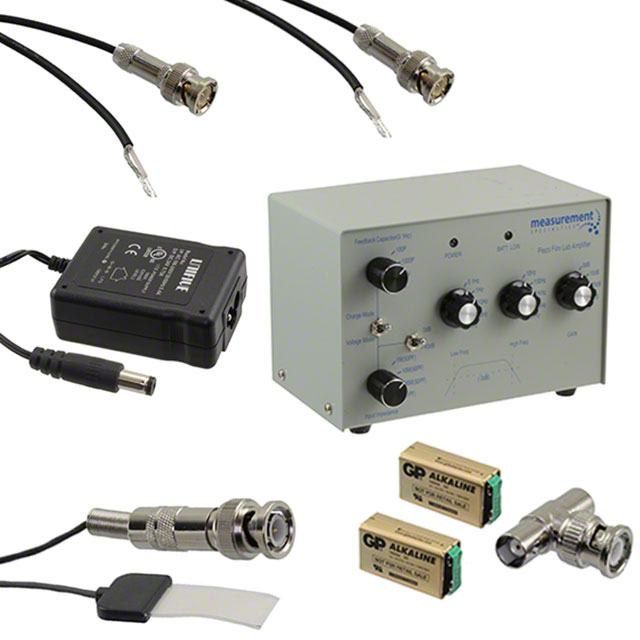

    # Piezo Film Lab Amplifier: 产品概述及技术指南

    产品简介


    基本介绍
    Piezo Film Lab Amplifier 是一种专为压电传感器设计的预放大器。它提供宽动态范围、高灵敏度和多功能滤波选项。此放大器适用于多种低频动态应变、热释电信号、音频和声学信号、机器振动等领域。它尤其适合用于压电电缆和交通传感器接口等场景。
    主要功能和应用领域
    - 功能:支持电荷模式和电压模式操作;具备高频和低频滤波功能;支持从0.1 Hz到100 kHz的信号处理。
    - 应用领域:低频动态应变测量、热释电信号检测、音频和声学信号采集、机器振动监测、压电电缆和交通传感器接口测试。

    技术参数


    电气特性
    - 供电方式:内部双9V电池或外部24V直流电源(通过提供的100-240V交流电源适配器)。
    - 最大输入电压:30 V。
    - 最大线性输出摆动:内部电池供电时为±4 V,外部供电时为±5 V。
    - 电压模式:
    - 输入电阻值:1 MΩ、10 MΩ、100 MΩ、1 GΩ。
    - 放大倍数:0至+40 dB,步进10 dB。
    - 噪声:典型30 mV rms(0.20 V pp),频率范围1 Hz至100 kHz,输入阻抗1 GΩ,增益+40 dB(使用电池供电时较低)。
    - 电荷模式:
    - 反馈电容值:100 pF、1 nF、10 nF、100 nF。
    - 灵敏度范围:0.01至1000 mV/pC。
    - 噪声:典型20 mV rms(0.13 V pp),频率范围1 Hz至100 kHz,反馈电容100 pF,增益+40 dB(使用电池供电时较低)。
    环境要求
    - 工作温度:0至50°C。
    - 工作湿度:5%至95%RH(非冷凝)。
    - 存储温度:断电状态下为-20°C至+60°C。
    - 线性度:<1%。

    产品特点和优势


    特点和优势
    - 宽动态范围:支持从0.1 Hz到100 kHz的信号处理,适用于多种应用场景。
    - 多模操作:同时支持电荷模式和电压模式,提供更高的灵活性。
    - 主动高低通滤波:可以独立调整高频和低频滤波特性,适应不同信号需求。
    - 高精度:输入噪声低,适用于高精度测量。
    竞争力
    - 多功能性:结合多种滤波器设置,满足各种信号处理需求。
    - 易用性:直观的操作界面和详细的参数调节选项,使初次使用者和专业工程师都能轻松上手。
    - 可靠性:双电池供电或外部直流供电选项,保证长时间稳定运行。

    应用案例和使用建议


    应用案例
    - 低频动态应变测量:适用于结构健康监测和机械工程中的动态应力测量。
    - 音频和声学信号采集:适用于声学实验室和声学研究。
    - 机器振动监测:用于工业生产线上机械设备的健康状态监测。
    使用建议
    - 滤波设置:根据具体应用需求选择合适的高频和低频滤波设置,以获得最佳信号质量。
    - 信号接线:确保输入信号不超出30 V的限制,以防止信号失真。
    - 电池管理:注意监控电池电量,及时更换电池以保持设备正常运行。

    兼容性和支持


    兼容性
    - 电源兼容性:支持内部电池和外部24V直流电源供电。
    - 传感器兼容性:适用于不同类型和阻抗的压电传感器。
    支持和服务
    - 用户文档:附带详尽的产品手册和应用指南。
    - 技术支持:通过电话或电子邮件获取技术支持服务。

    常见问题与解决方案



    常见问题与解决方案


    - 问题:输入信号过大导致信号失真。
    - 解决方法:使用电压衰减开关降低输入信号强度。
    - 问题:电池电量不足导致设备无法正常工作。
    - 解决方法:及时更换电池,或者切换到外部电源供电。
    - 问题:信号噪声过大影响测量精度。
    - 解决方法:调整低频和高频滤波器设置,减少噪声干扰。

    总结和推荐


    综合评估
    - 优点:Piezo Film Lab Amplifier 具备宽动态范围和多功能滤波能力,可广泛应用于多种传感器应用场合。
    - 缺点:使用过程中需要注意信号输入电压范围,避免过载。
    推荐使用
    鉴于其卓越的功能和广泛的适用性,我们强烈推荐 Piezo Film Lab Amplifier 用于各类压电传感器的数据采集和信号处理任务。

1007214参数

参数
零件状态 在售
包装方式 盒装,散装

1007214厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1007214数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通用万用表 TE CONNECTIVITY 1007214 1007214数据手册

1007214封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 506.0758
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 506.07
