WBSBHVGXG

产品分类:
厂牌: KAGA ELECTRONICS
产品描述:
供应商型号: CSJ-ST40729161
供应商: 海外现货
标准整包数: 1

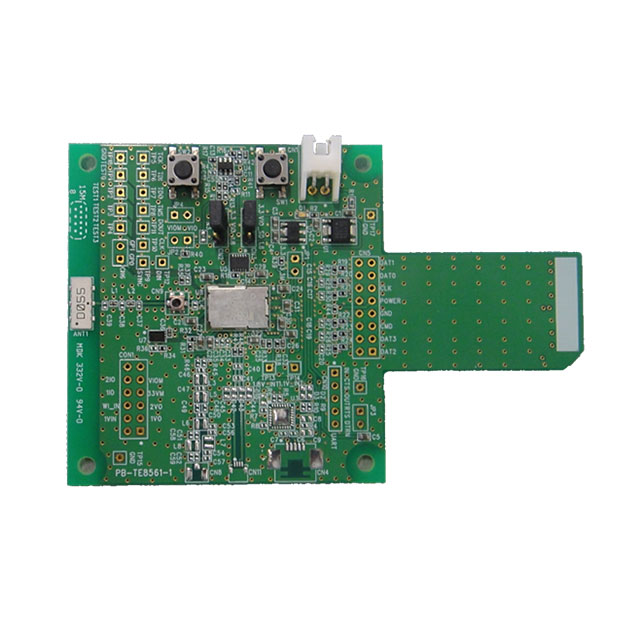

KAGA ELECTRONICS  WBSBHVGXG

WBSBHVGXG概述

    Wireless Module 802.11ac/a/b/g/n: WYSBHVGXG & WBSBHVGXG

    1. 产品简介


    无线模块 WYSBHVGXG 是一款高性能的单通道(1x1)IEEE 802.11ac 无线模块,支持蓝牙4.2技术。这款模块集成了多种无线通信标准,包括802.11b/g/n以及802.11ac,同时兼容2.4GHz和5GHz双频段。它被广泛应用于平板电脑、笔记本电脑、超极本、智能电视、机顶盒、蓝光播放器、媒体播放器、媒体服务器以及智能手机等领域。

    2. 技术参数


    - 频率范围:
    - 802.11b/g/n: 2412MHz至2472MHz
    - 802.11a/ac: 5180MHz至5825MHz
    - 蓝牙/BLE: 2402MHz至2480MHz
    - 操作电压:
    - VDD33: 3.0V至3.3V
    - VIO: 1.8V或3.3V
    - 发射功率:
    - 802.11b/g/n (2.4GHz): 10dBm至14dBm
    - 802.11a/n (5GHz): 6dBm至14dBm
    - 802.11ac (5GHz): 6dBm至12dBm
    - 蓝牙: -6dBm至4dBm
    - 接收灵敏度:
    - 802.11b/g/n (2.4GHz): -87dBm至-61dBm
    - 802.11a/n (5GHz): -71dBm至-51dBm
    - 蓝牙: -86dBm至-70dBm
    - 电源消耗:
    - 突发模式下11b发射: 488mW
    - 模式11ac 5GHz接收: 358mW
    - 休眠模式: 1.8mW
    - 操作温度范围:
    - -30°C至85°C

    3. 产品特点和优势


    WYSBHVGXG模块具备以下独特功能和优势:
    - 高传输速率: 支持高达433.3Mbps的数据传输速率(802.11ac)。
    - 低功耗: 具有低待机电流和低功耗操作模式,适合移动设备。
    - 广泛的适用性: 支持多个频段和多种无线通信标准。
    - 强大的安全性能: 集成多种加密算法,如AES、CCMP、CMAC等。
    - 内置高性能组件: 包含双天线、双PA、LNA、OTP和晶体振荡器等组件。

    4. 应用案例和使用建议


    WYSBHVGXG模块适用于多种设备,例如:
    - 平板电脑、笔记本电脑、超极本: 提供高速无线连接,增强用户体验。
    - 智能电视、机顶盒: 支持高质量视频流传输。
    - 蓝光播放器、媒体播放器: 实现多设备间的无缝互联。
    使用建议:
    - 在选择设备时,确保供电电压和接口符合规范。
    - 进行系统集成前,充分测试模块在不同环境下的性能。
    - 利用内置的安全机制保护数据传输。

    5. 兼容性和支持


    - 兼容性: 支持SDIO3.0和PCM接口,易于集成到现有系统。
    - 文档和支持: 提供详细的用户指南和配置工具,方便开发和调试。

    6. 常见问题与解决方案


    - 问题1: 设备无法识别模块。
    - 解决方案: 确认SDIO接口正确连接,并检查驱动程序是否安装。
    - 问题2: 接收灵敏度不佳。
    - 解决方案: 优化天线布局或调整发射功率设置。
    - 问题3: 数据传输不稳定。
    - 解决方案: 检查干扰源并优化软件配置。

    7. 总结和推荐


    WYSBHVGXG是一款功能全面、性能优越的无线模块,适用于多种现代电子设备。它提供了高速、稳定和安全的无线连接解决方案。鉴于其广泛的应用场景和技术优势,我们强烈推荐将其用于需要高性能无线连接的各类设备。

WBSBHVGXG参数

参数
包装方式 盒装

WBSBHVGXG厂商介绍

KAGA Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 主动元件:包括集成电路、晶体管等,用于各种电子产品的信号放大、处理和控制。
3. 连接器和接口:用于电子设备之间的连接,如USB、HDMI、SATA等。
4. 传感器和执行器:用于检测环境变量和执行动作,如温度传感器、光传感器等。

KAGA Electronics的优势在于:

- 供应链管理:拥有强大的供应链网络,确保产品的稳定供应和快速交付。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保客户使用的元件可靠性高。
- 定制服务:根据客户需求提供定制化的解决方案,满足特定应用需求。

KAGA Electronics致力于为客户提供一站式的电子元件采购服务,帮助客户降低成本、提高效率。

WBSBHVGXG数据手册

厂牌 PDF简要描述 下载
KAGA ELECTRONICS KAGA ELECTRONICS WBSBHVGXG WBSBHVGXG数据手册

WBSBHVGXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
