23002145

产品分类: 同轴线缆
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 同轴电缆, 50 Ω, 黑色
供应商型号: 2408121
供应商: 海外现货
标准整包数: 100
HUBER+SUHNER 同轴线缆 23002145

23002145概述

    # 高质量电子元器件技术文章

    产品简介

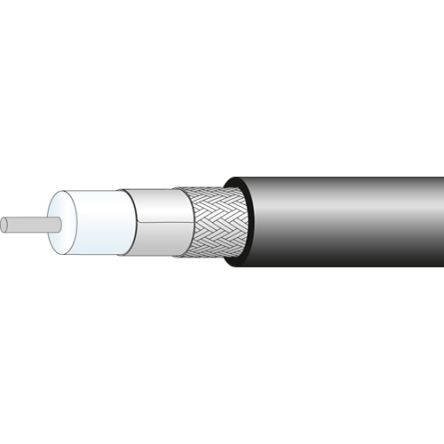

    本款电子元器件是Huber+Suhner推出的高性能低损耗射频电缆(型号S10162B-11)。其核心设计采用泡沫聚乙烯作为介质,能够有效降低信号损耗并保持稳定的传输特性。该电缆专为7.5GHz以下的工作频率而设计,具有高阻抗稳定性和卓越的屏蔽效能,特别适用于轨道交通、工业自动化及电信通信等领域。凭借其优异的机械和环境耐受性,该产品被广泛应用于恶劣环境下的关键通信系统中。

    技术参数


    | 参数类别 | 描述 |

    | 阻抗 | 50 Ω ± 2 Ω |
    | 工作频率 | 最高达7.5 GHz |
    | 容量 | 77 pF/m |
    | 传播速度 | 87% c |
    | 绝缘电阻 | ≥ 1 × 10⁸ MΩ·m |
    | 屏蔽效能 | ≥ 90 dB(至7.5 GHz) |
    | 最大工作电压 | ≤ 1.7 kVrms(海拔海平面) |
    | 最小弯曲半径 | 动态:200 mm;静态:100 mm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 燃烧性能 | 符合IEC 60332-1, EN 50266-2-4等多种标准 |

    产品特点和优势


    1. 低损耗设计:采用泡沫聚乙烯作为介质,显著减少了信号传输过程中的能量损失。
    2. 宽频带性能:在高达7.5 GHz的工作频率范围内提供一致的阻抗和信号延迟。
    3. 高可靠性:符合铁路行业严格的安全要求(如EN 45545-2 HL3),保证长期稳定运行。
    4. 优越的屏蔽能力:内置铜纵包箔与铜编织屏蔽结构,确保EMI干扰最小化。
    5. 耐环境性强:能承受极端温度变化和化学腐蚀,适应各种苛刻条件。

    应用案例和使用建议


    应用案例
    - 轨道交通:用于列车内部的无线通信连接,如Wi-Fi接入点与车厢天线之间。
    - 工业自动化:支持工厂自动化设备间的高频信号传输需求。
    - 电信领域:作为基站与天线间的馈线电缆,提供高效可靠的连接。
    使用建议
    - 在高湿度或盐雾环境中,可额外添加防水涂层以增强耐用性。
    - 布线时尽量避免尖锐弯曲,以减少对电缆性能的影响。
    - 若需更高功率传输,可考虑结合优质连接器进一步提升系统效率。

    兼容性和支持


    该产品已通过多种国际标准认证,适配Huber+Suhner系列RF连接器,包括S39 10 mm/50 Ohm型号。制造商提供详尽的技术支持和售后服务,包括安装指导、定期维护以及快速响应故障处理服务。客户可通过官方渠道获取最新数据手册及补充资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号强度减弱 | 检查接头是否松动或污染;更换老化电缆。 |
    | 电缆表面出现裂纹 | 检测是否存在过度弯曲或外部冲击。 |
    | 屏蔽效果下降 | 更换铜编织层完整的全新电缆。 |

    总结和推荐


    综合来看,Huber+Suhner S10162B-11是一款性能卓越且多功能化的射频电缆,尤其适合对稳定性和抗干扰性要求较高的场合。其优良的环境适应性和高精度制造工艺使其在市场上极具竞争力。对于需要长寿命、高性能电子系统的用户而言,这款产品无疑是一个值得信赖的选择。我们强烈推荐将其作为核心组件纳入相关项目中。
    最终评分:★★★★★(满分五星)
    推荐指数:⭐️⭐️⭐️⭐️⭐️(强推)

23002145参数

参数
长*宽*高 100m(长度)
零件状态 在售
包装方式 散装

23002145厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

23002145数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴线缆 HUBER+SUHNER 23002145 23002145数据手册

23002145封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 96.5136
500+ ¥ 94.5825
库存: 0
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
