30-07841-10/A

产品分类: 同轴线缆
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 同轴电缆, 5m长, RP-TNC公插转跨国公司公插, 50 Ω, 黑色/蓝色
供应商型号: 111686
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER 同轴线缆 30-07841-10/A

30-07841-10/A概述

    # HUBER+SUHNER 反极性直插式TNC电缆组件技术手册

    产品简介

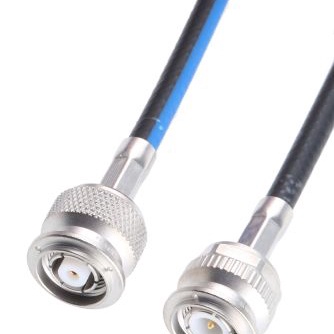

    本产品是一款5米长的柔性电缆组件,包含两个反极性直插式TNC连接器(插头),采用Enviroflex 142电缆制成。该电缆组件主要应用于无线通信系统,如雷达、卫星通信、广播系统以及测试仪器等场合,其高可靠性与卓越性能使其成为众多应用场景的理想选择。

    技术参数


    - 阻抗: 50 欧姆
    - 操作频率: 6 GHz
    - 回波损耗: -16 dB(典型值)
    - 插入损耗: -8.55 dB(典型值)
    - 介质耐压: 1.5 kV RMS(海平面)
    - 中心导体: 铜+镀银线材,直径为0.95 mm
    - 绝缘层: 跨接泡沫PE材料,直径为2.98 mm
    - 外导体1: 镀银铜线,覆盖率为97%,直径为3.58 mm
    - 外导体2: 镀银铜线,覆盖率为95%,直径为4.18 mm
    - 护套: RADOX(低烟无卤素)黑色材料,带有蓝色条纹,直径为5.00 mm
    - 最小弯曲半径:
    - 静态: 25 mm
    - 动态(最大50次弯曲): 50 mm

    产品特点和优势


    - 高性能连接器:本产品采用了高质量的反极性TNC连接器,确保了在各种恶劣环境下的可靠性和耐用性。
    - 高阻抗匹配:50欧姆的阻抗设计,能够提供出色的信号传输性能。
    - 优秀的电气性能:-16 dB的回波损耗和-8.55 dB的插入损耗,确保信号的低衰减和低反射。
    - 高耐压能力:1.5 kV RMS的介质耐压能力,在极端条件下依然能保持良好的工作状态。

    应用案例和使用建议


    应用案例
    1. 雷达系统:该电缆组件在雷达系统中广泛使用,用于传输高频信号,保障系统的稳定运行。
    2. 卫星通信:该组件可有效传输高频信号,适用于卫星地面站到卫星之间的数据传输。
    3. 广播系统:广播电台需要稳定可靠的信号传输设备,该组件可以满足其需求。
    4. 测试仪器:在测试仪器中,该组件可用于高频信号的准确传输和测量。
    使用建议
    - 在安装过程中要注意避免过度弯曲电缆,以防止损坏。
    - 定期检查连接器的状态,确保没有氧化或其他问题影响信号传输质量。
    - 在户外环境中使用时,需要考虑防护措施,以防止物理损坏和环境因素的影响。

    兼容性和支持


    - 该电缆组件兼容多种标准TNC连接器设备,适用于多种不同的设备和应用场合。
    - HUBER+SUHNER公司提供全面的技术支持和服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头连接松动 | 确保连接器紧固,并检查是否有氧化现象。如果氧化严重,需要更换新的连接器。 |
    | 信号衰减大 | 检查插入损耗和回波损耗参数是否正常,若存在问题则需更换新的电缆组件。 |
    | 无法通电 | 检查连接器和电缆组件的物理连接,确认是否存在断裂或损坏的情况。 |

    总结和推荐


    综合评估
    HUBER+SUHNER的反极性直插式TNC电缆组件具备出色的阻抗匹配、高回波损耗和插入损耗控制,使其成为高频信号传输的优秀选择。在雷达系统、卫星通信、广播系统及测试仪器等领域表现出色,具有很高的市场竞争力。
    推荐使用
    鉴于该产品卓越的电气性能、高可靠性及广泛应用范围,强烈推荐在需要稳定可靠的高频信号传输的场景中使用HUBER+SUHNER的这款电缆组件。

30-07841-10/A参数

参数
长*宽*高 500cm(长度)

30-07841-10/A厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

30-07841-10/A数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴线缆 HUBER+SUHNER 30-07841-10/A 30-07841-10/A数据手册

30-07841-10/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
