5906.19.0002

产品分类:
厂牌: HUBER+SUHNER
产品描述:
供应商型号: 2742003
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER  5906.19.0002

5906.19.0002概述


    产品简介

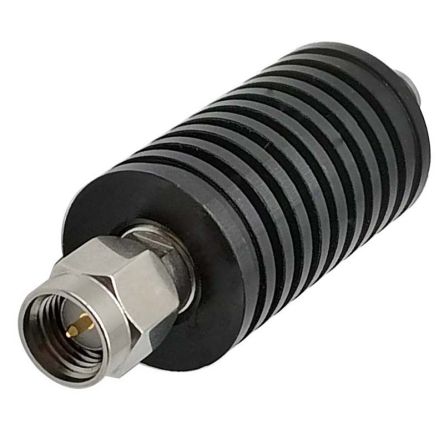

    标准中功率衰减器
    本标准中功率衰减器适用于多种射频通信和测试系统。它具备精确的信号调节功能,可广泛应用于无线通信、雷达系统、测试仪器等领域。通过调整射频信号强度,该产品能够确保系统的稳定运行和精确测量。

    技术参数


    电气数据
    - 标称阻抗:50 Ω
    - 标称衰减量:6 dB
    - 频率范围:直流至6 GHz
    - 频率子范围(GHz):
    - 直流至1 GHz:±0.3 dB
    - 1至2 GHz:±0.3 dB
    - 2至4 GHz:±0.3 dB
    - 4至6 GHz:±0.5 dB
    - 最大驻波比(VSWR):
    - 直流至1 GHz:1.1
    - 1至2 GHz:1.15
    - 2至4 GHz:1.25
    - 4至6 GHz:1.35
    - 平均功率额定值:10 W(最高30°C环境温度),线性降额至0 W(130°C环境温度)
    - 对流冷却
    - 峰值功率额定值:500 W,5 μs脉冲,0.05%占空比
    机械数据
    - 重量:0.187 kg
    环境数据
    - 工作温度范围:-55°C至130°C
    - 符合欧盟RoHS指令:2011/65/EU
    材料数据
    - 接头材料:
    - 接触件:铜铍合金,金镀层
    - 外壳:铜铍合金,SUCOPLATE®镀层
    - 本体:阳极氧化铝
    - 绝缘体:PFA/PTFE
    - 耦合螺母:青铜,SUCOPLATE®镀层

    产品特点和优势


    该标准中功率衰减器具有以下几个显著特点:
    1. 高精度信号调节:在广泛的频率范围内保持稳定的衰减性能。
    2. 可靠的电气性能:能够在恶劣的工作环境下提供高性能的信号衰减。
    3. 轻便设计:重量仅为0.187 kg,便于安装和集成到各种系统中。
    4. 高温适应性:可在-55°C至130°C的宽广温度范围内稳定工作。
    5. 环保材料:符合RoHS标准,使用环保材料制造,确保长期使用安全可靠。

    应用案例和使用建议


    该衰减器常用于无线通信系统中的信号调节,例如:
    - 无线基站:在射频信号传输过程中进行信号强度的精细控制。
    - 雷达系统:用于控制雷达回波信号的衰减程度,以确保系统稳定性。
    使用建议:
    1. 避免过度调节:过高的衰减量可能导致信号质量下降。
    2. 正确连接:确保所有接头牢固连接,避免接触不良导致的信号干扰。
    3. 定期检查:定期检查衰减器的工作状态,确保其在规定范围内正常运行。

    兼容性和支持


    该产品支持IEC 60169-15、MIL-STD-348A/310、CECC 22110接口标准,确保其在多种设备和系统中的兼容性。同时,制造商提供了详细的订购信息和技术支持,包括保修和服务政策,确保用户可以方便地获取所需的技术支持和维护服务。

    常见问题与解决方案


    常见问题
    1. 信号衰减不准确:可能由于连接不良或内部元件损坏导致。
    2. 高温下性能下降:确保环境温度不超过额定值,避免过热。
    解决方案
    1. 检查连接:确保所有接头连接牢固,重新焊接或更换损坏的接头。
    2. 降温措施:增加散热片或采用更高效的冷却方式,如强制风冷。

    总结和推荐


    总体来看,这款标准中功率衰减器凭借其出色的电气性能、轻便的设计和广泛的工作温度范围,在多个应用领域中表现优异。特别适合于需要高精度信号调节的无线通信系统和雷达系统。尽管在使用过程中需要小心处理,但其独特的功能和强大的市场竞争力使其成为值得推荐的产品。

5906.19.0002参数

参数
安装方式 贴片安装
包装方式 散装

5906.19.0002厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

5906.19.0002数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER HUBER+SUHNER 5906.19.0002 5906.19.0002数据手册

5906.19.0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1385.192
2+ ¥ 1302.0448
3+ ¥ 1251.9939
5+ ¥ 1205.5651
10+ ¥ 1162.546
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1385.19
