UDN2559EB

产品分类:
产品描述:
供应商型号: UDN2559EB-ND
供应商: Digi-Key
标准整包数: 1

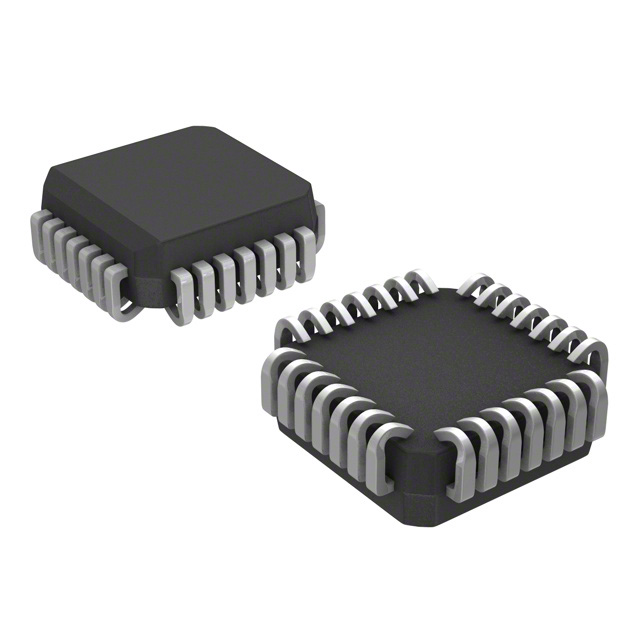

ALLEGRO MICROSYSTEMS  UDN2559EB

UDN2559EB概述


    产品简介


    本文介绍的是一款高性能的四通道保护型功率驱动器——UDK、UDN和UDQ系列。这些驱动器集成了AND逻辑门和高电流双极输出,并具备完整的输出保护功能。每个通道可以提供高达700mA的输出电流,适用于各种负载,如灯泡(无需加热或限流电阻)和感性负载(如继电器、电磁阀或直流步进电机)。这些驱动器广泛应用于工业自动化、汽车电子等领域。

    技术参数


    - 输出电流:每个通道可提供700mA的输出电流。
    - 过电流保护:每个通道具有独立的过电流保护,保护阈值约为1A。
    - 热保护:具备热保护功能,保护芯片不受过热影响。
    - 最小断开电压:输出断开电压为60V。
    - 维持电压:维持电压为40V。
    - 输入兼容性:支持TTL和5V CMOS逻辑系统。
    - 工作温度范围:
    - UDN系列:-20°C 至 85°C
    - UDK系列:-40°C 至 125°C
    - UDQ系列:-40°C 至 85°C
    - 最大结温:150°C
    - 存储温度范围:-55°C 至 150°C

    产品特点和优势


    - 独立过电流保护:每个通道独立的过电流保护确保每个通道的安全运行。
    - 热保护:在过热情况下自动降低输出电流,延长使用寿命。
    - 低饱和电压:低饱和电压减少功耗,提高效率。
    - 内部反向二极管:内置反向二极管防止反向电压对输出端的损坏。
    - TTL和5V CMOS兼容:易于集成到现有的逻辑电路中。

    应用案例和使用建议


    应用案例
    - 灯泡驱动:这些驱动器可以直接驱动灯泡,无需额外的加热或限流电阻。
    - 感应负载驱动:如步进电机、继电器或电磁阀,内置的反向二极管可以有效抑制高压脉冲。
    使用建议
    - 在设计电路时,注意电源电压的选择,确保不超过25V以避免过压损坏。
    - 针对高电流负载,建议在输出端并联一个小容量电容,以稳定输出电流,减小纹波。
    - 在高温环境下使用时,确保有足够的散热措施以避免热保护功能启动。

    兼容性和支持


    - 兼容性:这些驱动器可以与TTL和5V CMOS逻辑系统兼容。
    - 技术支持:Allegro MicroSystems提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电源电压超过规定值导致过压损坏。
    - 解决方法:检查电源电压设置,确保不超过25V。
    2. 问题:输出电流异常增大。
    - 解决方法:检查负载是否短路,如有短路情况应及时排除。
    3. 问题:设备温度过高。
    - 解决方法:增加散热片或改进散热设计,确保设备温度在安全范围内。

    总结和推荐


    UDK、UDN和UDQ系列保护型四通道功率驱动器具有卓越的性能和广泛的适用范围。其独特的过电流保护、热保护功能及兼容性强等特点,使其成为工业自动化、汽车电子等领域的理想选择。建议在设计复杂电路或需要高可靠性的应用中采用这些驱动器。综上所述,这些驱动器值得推荐使用。

UDN2559EB参数

参数
包装方式 管装

UDN2559EB厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

UDN2559EB数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS ALLEGRO MICROSYSTEMS UDN2559EB UDN2559EB数据手册

UDN2559EB封装设计

查看详情并下载
Symbol
Footprint
3D Model
