CT8132BV-HL4

产品分类:
产品描述:
供应商型号: F-CT8132BV-HL4
供应商: 海外现货
标准整包数: 3000
ALLEGRO MICROSYSTEMS  CT8132BV-HL4

CT8132BV-HL4概述

    # CT813x系列全极性隧道磁电阻数字开关产品技术手册

    产品简介


    CT813x系列是一种基于Allegro专利的XtremeSense™隧道磁电阻(TMR)技术设计的全极性数字开关,适用于消费类和工业应用。该系列产品整合了先进的CMOS工艺,提供了单片解决方案以实现卓越的传感性能。CT813x数字开关能够在整个操作温度范围内保持稳定的磁场操作,适合需要超低功耗的应用场景。其主要特点包括支持最小为9G的磁场检测能力,以及对大空气间隙需求的支持,非常适合需要极小外形尺寸和低剖面的产品。
    主要功能
    - 全极性磁场检测:无需区分南北磁极即可触发。
    - 低功耗运行:最低功耗可达110nA,满足电池供电设备的需求。
    - 宽电压范围:供电电压可在1.7V至5.5V之间灵活选择。
    - 多功能输出选项:可配置为推挽式或开漏输出。
    应用领域
    CT813x系列广泛应用于多个领域,如物联网设备、智能手机、平板电脑、笔记本电脑、门或盖板闭合检测、智能仪表防篡改保护、流体水平感应、接近检测、电机控制器、无人机/无人飞行器的云台系统、工业机械及机器人以及医疗设备等。

    技术参数


    以下是CT813x系列的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 平均供应电流(典型值) | - | 140 | 900 | nA |
    | 操作点磁场强度 | 23 | 30 | 38 | G |
    | 释放点磁场强度 | 14 | 20 | 27 | G |
    | 磁滞 | 5 | 10 | - | G |
    | 输出电压高电平 | 0.9×VDD | - | - | V |
    | 输出电压低电平 | - | - | 0.1×VDD | V |

    产品特点和优势


    CT813x系列具有以下几个显著特点:
    - 低功耗:超低功耗模式,适合便携式和电池驱动设备。
    - 稳定性强:即使在极端温度条件下也能保证稳定的磁场操作。

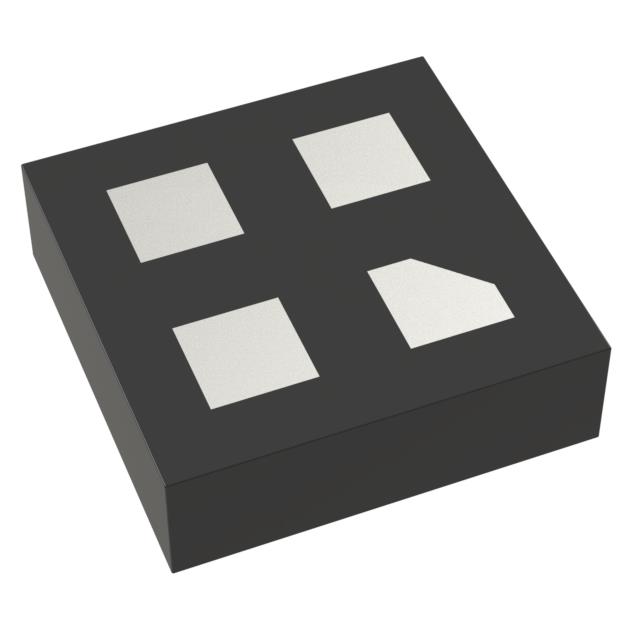

    - 多样化封装:提供两种封装形式——3引脚SOT-23和4引脚LGA,适应不同规模生产的需要。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:作为门窗传感器使用,能够准确检测门窗状态变化。
    2. 工业自动化:用于工业机器人中的位置反馈机制,提高生产效率。
    3. 医疗健康设备:可集成于个人护理电器中,实现精准控制功能。
    使用建议
    对于需要长时间工作的设备,应尽量保持较低的工作频率以减少能耗;同时确保周围环境无强磁场干扰,避免影响测量精度。

    兼容性和支持


    CT813x系列支持广泛的工业标准接口协议,并且通过了严格的测试流程以确保产品质量。制造商提供详尽的技术文档和支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    问题1:如何判断设备处于低电量状态?
    解决方案:当电源电压低于设定阈值时,芯片会自动进入休眠模式,并可通过监测特定引脚的状态来确认是否进入了此状态。
    问题2:设备偶尔出现误报现象怎么办?
    解决方案:检查周围是否存在电磁干扰源,必要时添加屏蔽措施;此外,适当调整灵敏度设置也可能有所帮助。

    总结和推荐


    综上所述,CT813x系列凭借其出色的性能表现、多样化的设计灵活性以及广泛的应用前景,在众多行业中展现出了强大的竞争力。我们强烈推荐这一系列的产品给那些寻求高性能、低功耗解决方案的专业人士使用。无论是在研发阶段还是量产过程中,都能带来显著的价值提升。

CT8132BV-HL4参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大输出电流 -
典型带宽 -
最大供电电流 -
分辨率 -
感应范围 -
输出类型 -
轴类型 -
包装方式 卷带包装

CT8132BV-HL4厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

CT8132BV-HL4数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS ALLEGRO MICROSYSTEMS CT8132BV-HL4 CT8132BV-HL4数据手册

CT8132BV-HL4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.8008 ¥ 6.7828
6000+ $ 0.7937 ¥ 6.7222
9000+ $ 0.7865 ¥ 6.6617
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 20348.4
