首页  >  产品百科  >  JA1N056S251UA

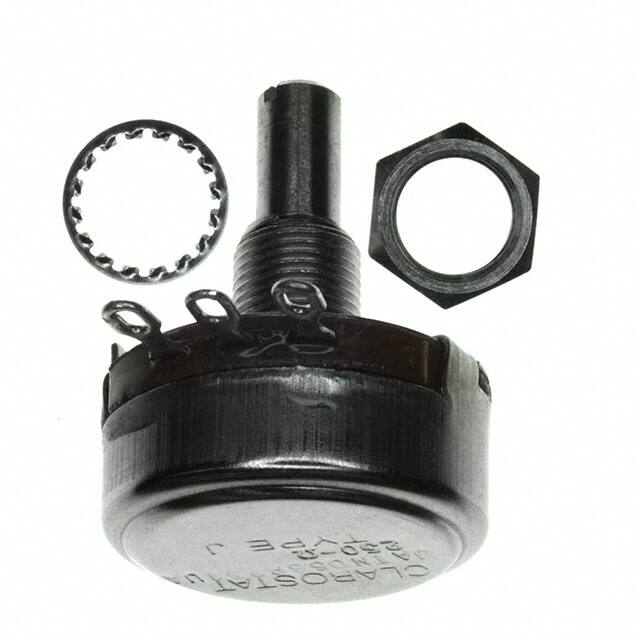

JA1N056S251UA

厂牌: HONEYWELL
产品描述: 250Ω ±10% 2.25W 线性 500V 面板安装 38.1mm(长度)*29.36mm(宽度)
供应商型号: N-JA1N056S251UA
供应商: 云汉优选
标准整包数: 1
HONEYWELL 电位器及其他可变电阻器 JA1N056S251UA

JA1N056S251UA概述

    电子元器件产品技术手册解析

    产品简介


    本文介绍的是Clarostat公司的工业用电位器系列产品,主要用于各种工业控制和测量应用。这些电位器具有导电塑料和碳化物构成的电阻元件,能够提供多种不同的阻值范围和公差等级。它们适用于需要高精度和长寿命的应用场合。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    | 序号 | 产品系列 | 阻值范围(Ω) | 功率(瓦) | 公差 | 电阻斜率 | 机身直径 | 轴直径 | 电气终端 |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 1 | 53系列 | 150-5兆 | 0.5 | ±10%,±20% | 线性 | 15/16" | 3/8" | 平面、开槽端子、金属焊接、扁平锁定、锯齿状 |
    | 2 | J系列 | 50-5兆 | 2.25 | ±10%,±20% | 线性 | 1.156" | 1/4" | 平面、开槽端子、金属焊接、扁平锁定、防水金属端子 |
    | 3 | 380系列 | 50-5兆 | 2.0 | ±10%,±20% | 线性 | 1" | 3/8" | 平面、开槽端子、金属焊接、扁平锁定、锯齿状 |
    | 4 | 381系列 | 100-5兆 | 1.0 | ±10%,±20% | 线性 | 5/8" | 1/4" | 平面、开槽端子、金属焊接、扁平锁定、锯齿状 |
    | 5 | 485系列 | 50-5兆 | 2.0 | ±10%,±20% | 线性 | 1" | 3/8" | 平面、开槽端子、金属焊接、扁平锁定、锯齿状 |

    产品特点和优势


    - 高精度:Clarostat的电位器提供了多种阻值范围,公差范围广泛,以满足不同应用的需求。
    - 长寿命:多个系列提供超过10万次的旋转寿命,如380系列可达100,000次,485系列更是高达1,000,000次。
    - 高可靠性:采用导电塑料和碳化物作为电阻元件,具有良好的机械强度和稳定性,适合于工业控制环境下的长期运行。
    - 多样化选择:多个系列可供选择,如53系列、J系列、380系列、381系列和485系列,以适应不同的安装和连接需求。

    应用案例和使用建议


    - 工业控制:适用于各种工业自动化系统中的模拟信号调节。
    - 消费电子产品:可以用于音频设备、游戏控制器中的音量控制。
    - 仪器仪表:用作精密仪器的校准和调节装置。
    - 使用建议:在选择合适的产品时,应根据具体的应用环境和要求考虑阻值范围、公差和旋转寿命等因素。

    兼容性和支持


    - 兼容性:Clarostat的电位器系列产品具有多种安装方式,适用于各种工业标准接口,便于集成到现有系统中。
    - 支持服务:如果您需要进一步的技术支持或定制解决方案,请联系厂商获取帮助。他们还提供了详细的使用指南和技术文档,以确保最佳的使用体验。

    常见问题与解决方案


    - 问题1:电位器旋转不顺畅。
    - 解决方案:检查轴是否有杂物或者损坏。如果轴完好无损,尝试润滑旋转部件。
    - 问题2:阻值读数不稳定。
    - 解决方案:确认电位器正确安装并接地良好。检查连接线是否接触不良,如有必要,更换连接线。
    - 问题3:电位器过热。
    - 解决方案:检查负载电流是否超过额定值。如需增加负载能力,请选用更高功率的型号。

    总结和推荐


    Clarostat的工业用电位器系列产品具有高精度、长寿命和多样化的选择,非常适合应用于工业控制、消费电子产品和仪器仪表等领域。其可靠的设计和广泛的应用范围使其成为市场上具有竞争力的产品之一。因此,强烈推荐对高精度和稳定性的应用需求进行使用。

JA1N056S251UA参数

参数
电阻值 250Ω
精度 ±10%
额定功率 2.25W
温度系数 -
额定电压 500V
锥度 线性
长*宽*高 38.1mm(长度)*29.36mm(宽度)
安装方式 面板安装
零件状态 停产
包装方式 散装

JA1N056S251UA厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

JA1N056S251UA数据手册

厂牌 PDF简要描述 下载
HONEYWELL 电位器及其他可变电阻器 HONEYWELL JA1N056S251UA JA1N056S251UA数据手册

JA1N056S251UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 63.4834 ¥ 539.6089
5+ $ 60.5434 ¥ 514.6189
9+ $ 58.8234 ¥ 499.9989
17+ $ 57.6912 ¥ 490.3752
库存: 83
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1079.21
直接购买
加入购物车
