1CPSA2

产品分类:
厂牌: HONEYWELL
产品描述: Honeywell 拉绳开关, 1CPS系列, 直向, 压铸锌外壳, 2常开/2常闭
供应商型号: 8203323
供应商: 海外现货
标准整包数: 1

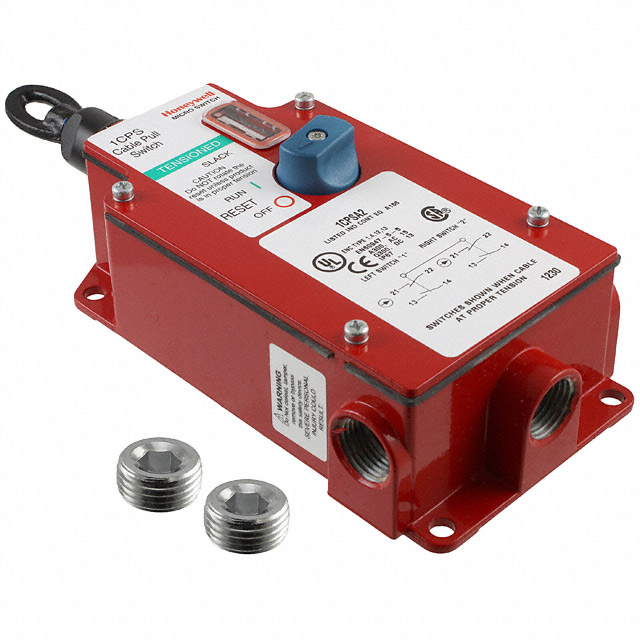

HONEYWELL  1CPSA2

1CPSA2概述

    MICRO SWITCH Cable-Pull Safety Switches, CPS Series

    1. 产品简介


    Honeywell的MICRO SWITCH CPS系列电缆拉线安全开关提供了紧急停止信号,这是一种比使用多个紧急停止按钮更经济高效的方案。CPS系列电缆拉线安全开关的内部机制可以锁定松弛的电缆(按压)和拉紧的电缆。1CPS型号适用于电缆跨度不超过76米(250英尺)的应用场景,而2CPS系列适用于长度可达152米(500英尺)的电缆,如仓库中的长输送带系统。

    2. 技术参数


    | 特性参数 | 描述 |

    | 切换选项 | 1NO/1NC 直接动作,2NO/2NC 直接动作,1NO/3NC 直接动作,4NC 直接动作 |
    | 防护等级 | IP67, NEMA 1, 4, 12, 13 |
    | 触点材料 | 银合金镀金 |
    | 接口/连接器 | 1/2 NPT, PG 13.5, 20 mm, PF 1/2 |
    | 维持拉线所需的力 | 1CPS & 2CPS: 25 磅 |
    | 操作力 | 1CPS & 2CPS: 40 磅 |
    | 工作温度 | -40°C 至 80°C [-40°F 至 176°F] |
    | 存储温度 | 1CPS: -40°C 至 85°C [-40°F 至 185°F] |
    | 机械寿命 | 1 百万次操作 |
    | 额定热电流 | 10 A |
    | 额定冲击耐受电压 | 2500 V |
    | 额定绝缘电压 | 300 V |
    | 适用的镀金电流 | 1 mA 至 50 mA, 60 Vdc 最大/125 Vdc 最大 |
    | 短路电流 | 1000 A |

    3. 产品特点和优势


    - 内部机制可以在电缆松弛和拉紧时自动锁定,确保高可靠性。
    - 可以直接打开常闭触点,确保紧急情况下能够迅速断开电路。
    - 2CPS系列提供多种接触配置,如2NO/2NC,1NO/3NC,4NC。
    - 低功耗,使用LED状态指示灯,方便监控。
    - 金属外壳采用电泳环氧涂层和锌合金铸造,增强耐用性。

    4. 应用案例和使用建议


    - 在长输送带系统中使用,特别是在仓库和配送中心。
    - 在有大量振动的环境中,如振动输送机系统。
    - 在温度变化大的环境中,如长输送带系统需要易于布线或显眼的紧急停机状态指示。
    - 在需要围栏保护的场所,尤其是在清洗环境下。
    使用建议:
    - 安装时需要考虑温度变化对电缆长度的影响,尽量选择温度变化幅度较小的时段进行安装。
    - 使用两端弹簧或额外的安全开关来提高系统的容差能力,以满足EN 418标准。

    5. 兼容性和支持


    - 可与其他电气设备配合使用,适用于工业自动化系统。
    - Honeywell提供详尽的技术文档和支持服务,通过其全球销售网络和分销商进行应用咨询、当前规范、定价和附近授权经销商的查询。

    6. 常见问题与解决方案


    - 问题: 安装后无法正确检测到电缆拉紧或松弛的状态。
    - 解决方案: 重新检查电缆的张紧度,并确保安装位置和方向正确。
    - 问题: LED指示灯不亮。
    - 解决方案: 检查电源连接和线路,确认是否有短路或其他电气故障。
    - 问题: 机械寿命低于预期。
    - 解决方案: 更换损坏部件,并按照制造商推荐的维护周期进行定期检查和保养。

    7. 总结和推荐


    Honeywell的MICRO SWITCH CPS系列电缆拉线安全开关具有很高的可靠性和稳定性,适用于多种工业环境,特别是长输送带系统。该产品在成本效益、安全性方面表现出色,推荐用于需要高可靠性的安全控制场景。

1CPSA2参数

参数 值
最小行程 -
操作力 -
开关功能 Off-On,On-Off
开关配置 4PST-2NO/2NC
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 1000000Cycles
长*宽*高 172.72mm*99.06mm*62.2mm
应用等级 工业级
包装方式 散装

1CPSA2厂商介绍

Honeywell Technologies面向楼宇、工业及流程行业提供自动化产品、软件、解决方案和技术,业务包括楼宇自动化、流程自动化与技术、工业自动化,并通过Honeywell Forge连接既有资产、整合运行数据。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Honeywell 相关型号,如 1SX1-T、HIH-4000-003、SS39ET、SS443A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

1CPSA2数据手册

厂牌 PDF简要描述 下载
HONEYWELL HONEYWELL 1CPSA2 1CPSA2数据手册
