首页  >  产品百科  >  932977106 GM 209 NJ grey

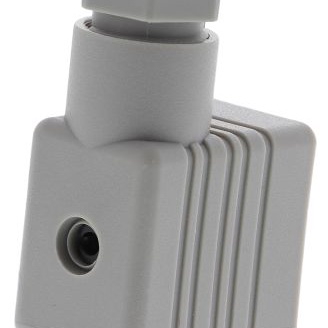

932977106 GM 209 NJ grey

产品分类: 其他工具
厂牌: HIRSCHMANN
产品描述: Hirschmann 电磁阀接头, GM系列, 2P+E, 250 V 交流/直流, 16A, 母座, 灰色
供应商型号: GM209NJGR
供应商: TME
标准整包数: 1

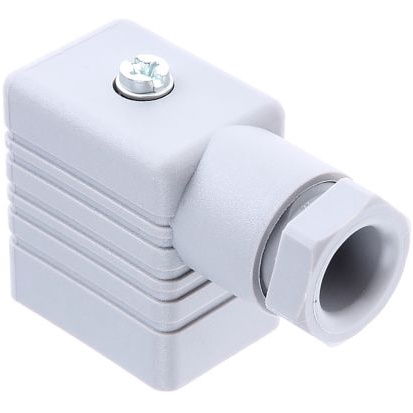

HIRSCHMANN 其他工具 932977106 GM 209 NJ grey

932977106 GM 209 NJ grey概述

    电子元器件产品技术手册

    产品简介


    本产品为 GM 209 NJ grau/grey 插座连接器,属于工业标准阀式连接器(Type B),用于现场可安装应用。它提供了一个中央螺钉固定方式,适用于需要高防护等级和广泛温度范围的应用场景。

    技术参数


    以下是GM 209 NJ grau/grey插座连接器的技术参数:
    - 型号:GM 209 NJ grau/grey
    - 产品描述:电缆插座带中央螺丝M3x35
    - 额定电压:AC/DC 250V
    - 额定电流:16A
    - 接触电阻:≤4mΩ
    - 针尺寸:6.3mm x 0.8mm
    - 导线直径:4.5mm至7mm
    - 适用电缆截面积:最大1.5mm²
    - 保护等级:IP65
    - 温度范围:-40°C至+125°C
    - 电缆螺纹:PG 9
    - 电缆固定:中央螺钉
    - 材料:插针表面为锡,支架为PA,外壳为PA
    - 阻燃等级:支架为94HB,外壳为94V-1
    - 认证:UR, VDE, SEV, CSA(非断流电流)

    产品特点和优势


    - 高防护等级:达到IP65,能有效防止灰尘进入和短时间水溅。
    - 宽温度范围:适应极端温度环境,适合工业自动化和户外设备。
    - 可靠接触:接触电阻低,确保电力传输的稳定性和可靠性。
    - 多种固定方式:除了中央螺钉外,还可选配密封垫和不同材质的螺丝以增强防水和防尘性能。
    - 标准化设计:符合工业标准(11mm),易于安装和维护。

    应用案例和使用建议


    - 应用场景:典型应用包括工厂自动化、机器人、风力发电机组等需要高防护和温度稳定性的场合。
    - 使用建议:
    - 在安装过程中,确保导线直径符合标准(4.5mm至7mm),并适当调整接触面以降低接触电阻。
    - 使用适当的密封垫(如NBR或EPDM)以增加防水防尘效果。
    - 考虑到电缆的温度特性,在极端环境下使用前进行充分测试。

    兼容性和支持


    - 兼容性:与同系列其他型号插头兼容,便于系统扩展。
    - 支持和服务:Belden提供详尽的用户文档和技术支持,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:连接后接触不良
    - 解决方案:检查接触面是否有氧化物或杂质,清洁后再重新紧固。
    - 问题2:无法达到规定的防护等级
    - 解决方案:确认密封垫和所有固定部件安装正确,并进行额外的防水测试。

    总结和推荐


    GM 209 NJ grau/grey插座连接器凭借其出色的防护能力、宽泛的温度范围和可靠的电气性能,成为工业应用的理想选择。结合详细的用户文档和专业支持,我们强烈推荐使用这款产品,特别是对于需要在恶劣环境下保持高效运行的关键设备。

932977106 GM 209 NJ grey参数

参数
安装方式 螺纹安装

932977106 GM 209 NJ grey厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

932977106 GM 209 NJ grey数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 其他工具 HIRSCHMANN 932977106 GM 209 NJ grey 932977106 GM 209 NJ grey数据手册

932977106 GM 209 NJ grey封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 2.1625 ¥ 17.5422
100+ $ 1.824 ¥ 14.7706
库存: 272
起订量: 24 增量: 0
交货地:
最小起订量为:20
合计: ¥ 350.84
直接购买
加入购物车
