933146001 ELST 3308 RV FM 805

产品分类: 电源线线缆
厂牌: HIRSCHMANN

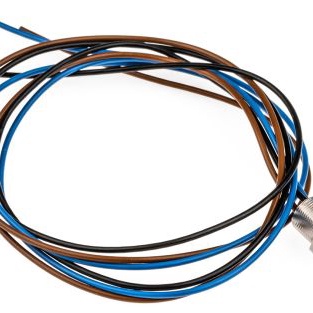

产品描述: Hirschmann 电缆组件, M8转无终端接头
供应商型号: 2906376
供应商: 海外现货
标准整包数: 1
HIRSCHMANN 电源线线缆 933146001 ELST 3308 RV FM 805

933146001 ELST 3308 RV FM 805概述

    产品概述:ELST 3308 RV FM 8 05工业连接器

    产品简介


    ELST 3308 RV FM 8 05是一款专为工业应用设计的圆形连接器,属于E系列M8规格。该连接器采用金属外壳,适合前端面板安装,具备螺纹锁定和卡口锁定两种方式。其主要应用于自动化设备、机械制造及各类工业控制系统中,确保可靠的电力传输与信号通信。

    技术参数


    - 型号:ELST 3308 RV FM 8 05
    - 连接方式:前端安装,带压接线缆
    - 螺纹规格:M8 × 0.5
    - 接口类型:公头
    - 触点数量:3个
    - 电缆材质:PVC
    - 电缆长度:0.5米
    - 导体截面积:0.25平方毫米
    - 额定电压:交流/直流60伏特
    - 额定电流:3安培
    - 接触材料:CuZn(铜锌合金)
    - 接触表面材料:Au(金)
    - 接触载体材料:PA黑色(聚酰胺)
    - 环境条件:
    - 防护等级:IP67(卡口锁定时)
    - 污染程度:3级
    - 温度范围:-25°C至+90°C
    - 阻燃等级:94V-2
    - 认证标准:IEC 61076-2-101(第1版)/ IEC 60947-5-2
    - 包装单位:每包100个

    产品特点和优势


    - 可靠性高:采用金属外壳,适用于严苛的工业环境。
    - 多样的锁定方式:提供螺纹锁定和卡口锁定两种方式,便于快速安装与拆卸。
    - 优异的电气性能:额定电压和电流较高,能够承受较高的电气负荷。
    - 环境适应性强:符合IP67防护等级,能有效防止灰尘和水侵入。
    - 广泛的适用范围:可广泛应用于各种工业控制系统,如自动化设备、机械制造等领域。

    应用案例和使用建议


    应用场景
    - 自动化生产线:用于传感器、执行器之间的信号传输。
    - 机械设备:用于连接控制器与外围设备,确保高效的数据交换。
    - 工业机器人:作为数据和电源连接器,实现精确控制与通信。
    使用建议
    - 在选择电缆时,确保电缆直径符合0.25平方毫米的要求,以保证良好的电接触。
    - 安装时需注意保护好电缆,避免过度弯曲导致内部导体损坏。
    - 使用卡口锁定方式可以实现快速连接,但在频繁振动的环境中建议使用螺纹锁定方式以确保更稳定的连接。

    兼容性和支持


    - 该连接器与其他标准M8接口的工业设备兼容,广泛应用于各种工业控制系统。
    - Belden公司提供了丰富的技术支持与售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:连接器无法正常锁紧。
    - 解决方案:检查是否有异物卡住锁定机构,确保清洁后再进行锁紧操作。
    - 问题:接触不良。
    - 解决方案:检查连接器与电缆连接处是否牢固,必要时重新压接电缆端子。
    - 问题:设备运行时出现松动现象。
    - 解决方案:建议在振动较大的环境中采用螺纹锁定方式,增加稳定性。

    总结和推荐


    ELST 3308 RV FM 8 05是一款高品质的工业连接器,具有出色的可靠性和耐用性。其多样的锁定方式和优异的电气性能使其成为工业自动化领域的理想选择。此外,Belden公司提供的完善的技术支持和服务也增加了其市场竞争力。因此,我们强烈推荐该产品用于各种工业应用场合。

933146001 ELST 3308 RV FM 805参数

参数
长*宽*高 500mm(长度)
安装方式 面板安装

933146001 ELST 3308 RV FM 805厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

933146001 ELST 3308 RV FM 805数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 电源线线缆 HIRSCHMANN 933146001 ELST 3308 RV FM 805 933146001 ELST 3308 RV FM 805数据手册

933146001 ELST 3308 RV FM 805封装设计

查看详情并下载
Symbol
Footprint
3D Model
