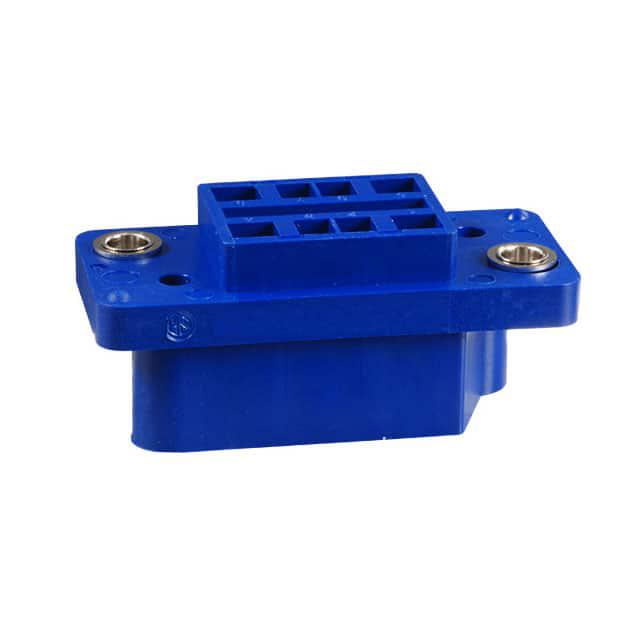

QR/P-8S-C(51)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Conn Housing RCP 8 POS Crimp ST Cable Mount Blue Bag
供应商型号: CSJ-ST49018400
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 外壳 QR/P-8S-C(51)

QR/P-8S-C(51)概述

    QR/P系列插拔式压接连接器技术手册

    产品简介


    QR/P系列插拔式压接连接器专为需要频繁插入和拔出以进行维护工作的复印机或其他设备设计。这些连接器的主要用途包括:电源和信号电路的插拔连接。该系列连接器提供4针、8针、12针、16针和24针等多种型号选择,以适应不同的应用需求。通过采用压接方式来终止电线,保证了更高的可靠性,特别是独特的无性接触确保了软且平滑的耦合操作,非常适合机器自身的插拔连接。

    技术参数


    - 接触电阻:10Ω或更低(DC1A)
    - 绝缘电阻:5000MΩ或更低(DC500V)
    - 耐压电压:交流3000V(1分钟)
    - 最大电流:13A(适用于AWG#14导线)
    - 电压等级:交流600V
    - 塑料材料:UL94V-0玻璃增强聚酯
    - 接触材料:选择性镀金镍磷青铜

    产品特点和优势


    - 无性接触:插件和插座外壳通用选择性电镀无性接触,提高利用率并简化库存控制。
    - 顺序排列:两端有两个配对接触点用于电源电路,比其他接触点更长。
    - 耐冲击性:接合销由镍化的钢制成,可承受意外的接合冲击。
    - 自调整功能:插座外壳通过浮动套筒安装,有助于连接器平滑耦合。

    应用案例和使用建议


    QR/P系列广泛应用于办公设备、数据通信、自动售货机、仪器仪表及自动设备等领域。根据手册提供的应用场景,例如办公设备中的电源和信号连接,建议在装配时确定插头和插座之间的配合间隙不超过2毫米,以确保可靠的连接。

    兼容性和支持


    QR/P系列兼容各种电线规格(AWG#14至#24),确保了广泛的适用性。此外,制造商提供了详细的操作指南和工具支持,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. 如何确认接触是否安装到位?
    答:在组装后轻轻拉扯电缆,检查接触是否如图所示正确安装。
    2. 如果需要拆卸接触点怎么办?
    答:使用专门的接触提取工具,按照手册中的步骤进行操作,先将工具尖端放置在接触点上,然后按照图示操作。
    3. 安装时需要注意哪些事项?
    答:在重新安装提取的接触点时,务必确保接触弹簧恢复到原始位置。

    总结和推荐


    QR/P系列插拔式压接连接器凭借其高可靠性、简便的安装和维护,以及广泛的适用范围,在市场上具有很高的竞争力。无论是办公设备还是自动化设备的应用,它都是一个理想的选择。强烈推荐在需要频繁插拔连接的场合使用该系列产品。不过,由于所有非RoHS产品即将停产,建议尽快购买符合环保标准的产品。

QR/P-8S-C(51)参数

参数
安装方式 支架安装,面板安装
零件状态 停产
包装方式 散装

QR/P-8S-C(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P-8S-C(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P-8S-C(51) QR/P-8S-C(51)数据手册

QR/P-8S-C(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
