FH75M-100S-0.4SH(05)

产品分类:
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: 4516467
供应商: 海外现货
标准整包数: 1

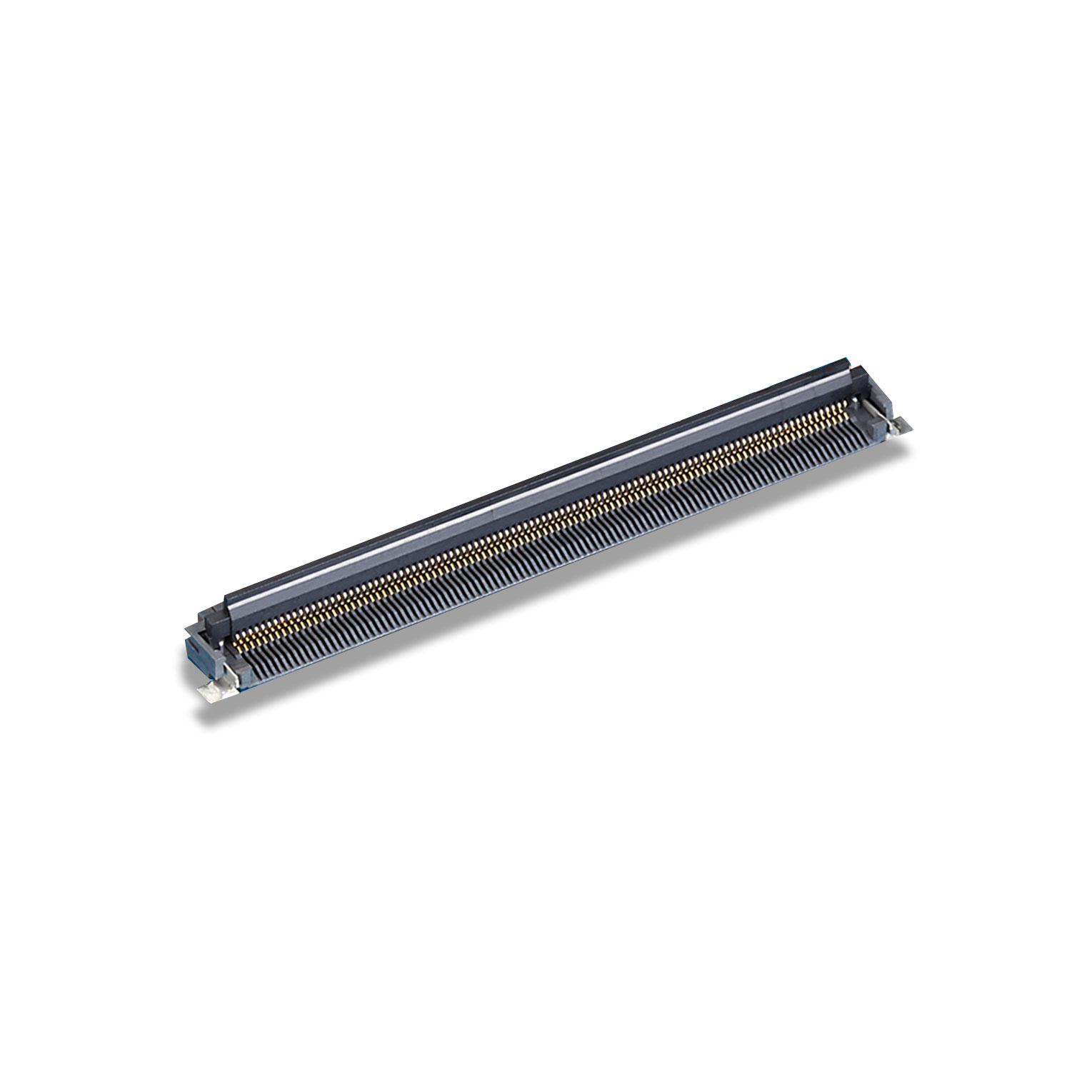

HIROSE ELECTRIC  FH75M-100S-0.4SH(05)

FH75M-100S-0.4SH(05)概述


    产品简介


    FH75/FH75M 系列 FPC/FFC 连接器
    FH75/FH75M 系列连接器是一款专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的高性能连接器。该系列包含两种不同的型号,分别支持 0.4mm 和 0.5mm 的间距,具有 2mm 的高度和底部接触方式。其前翻设计使得安装更加方便,并且采用了两点多点接触结构以提高可靠性和防尘性能。适用于需要高温度耐受性的场合,例如汽车应用。

    技术参数


    - 间距:0.4mm / 0.5mm
    - 高度:2mm
    - 接触方式:底部接触,前端翻转
    - 两点多点接触:防止灰尘入侵并增强接触可靠性
    - 温湿度适应性:工作温度范围 -40°C 至 +125°C,储存温度范围 -10°C 至 +50°C
    - 额定电压:0.5mm 间距时为 50V AC/DC,0.4mm 间距时为 40V AC/DC
    - 额定电流:0.5mm 间距时为 0.5A,0.4mm 间距时为 0.4A
    - 绝缘电阻:最小值为 500MΩ
    - 耐压:在 150V AC 下无绝缘击穿
    - 接触电阻:最大值为 50mΩ
    - 热变形:手动焊接后无明显变形
    - 振动及冲击测试:可承受多种振动和冲击环境
    - 防水等级:通过严苛的汽车测试要求
    - 兼容材料:无卤素,符合 IEC61249-2-21 标准

    产品特点和优势


    1. 两点多点接触设计:该设计能够有效防止灰尘侵入,并增强了接触的可靠性。
    2. 高温耐受性:支持高达 125°C,非常适合需要高耐温的应用场合,如汽车电子。
    3. 高 FPC/FFC 保持力:其高侧抓力确保了 FPC/FFC 的稳固性。
    4. 不完全插接检测机制:能够检测到不完全插接的情况,保证连接可靠。
    5. 与 FH52 系列兼容:FH75 可以与 FH52 系列的 FPC/FFC 和 PCB 模式兼容。
    6. 汽车级测试通过:符合各种严格的汽车测试标准,包括温度循环测试。
    7. 环保材料:采用无卤素材料,符合 IEC61249-2-21 标准。

    应用案例和使用建议


    应用案例
    - 汽车电子:该连接器因其高温耐受性和稳定性,在汽车引擎盖下的各种模块中得到了广泛应用。
    - 工业自动化:其高可靠性使其成为工业自动化设备中不可或缺的一部分。
    - 消费电子产品:由于其紧凑设计,适用于小型便携设备如智能手机和平板电脑。
    使用建议
    - 在安装过程中,请注意遵循正确的 PCB 布局和金属掩膜尺寸指南,以确保最佳性能。
    - 在选择 FPC/FFC 材料时,请参考推荐规格,并确保其厚度符合标准。
    - 在高振动或冲击环境中使用时,定期检查连接器以确保接触可靠性。

    兼容性和支持


    FH75/FH75M 系列连接器可以与多种类型的 FPC/FFC 和 PCB 模式兼容,特别是与 FH52 系列兼容。制造商提供了详细的技术文档和支持服务,包括在线产品页面和客户服务热线,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方法:请检查是否正确安装了 FPC/FFC,并确认其厚度符合标准。
    2. 问题:连接器出现热变形。
    - 解决方法:使用推荐的焊接温度曲线进行焊接,或者手动焊接时控制在推荐温度范围内。
    3. 问题:连接器出现电气断开。
    - 解决方法:检查振动和冲击测试条件,确保连接器的振动和冲击抵抗力符合标准。

    总结和推荐


    FH75/FH75M 系列连接器以其独特的两点多点接触设计、出色的温度耐受性、高 FPC/FFC 保持力和严格的质量测试标准,成为市场上的一款优秀产品。特别是在需要高度可靠性和耐温性能的应用场合,如汽车电子和工业自动化,这款连接器具备显著的优势。强烈推荐该系列产品用于上述领域,以实现高效可靠的连接。
    本产品页面可访问:[FH75/FH75M 系列](https://www.hirose.com/en/product/series/FH75)。

FH75M-100S-0.4SH(05)参数

参数
包装方式 卷带包装

FH75M-100S-0.4SH(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH75M-100S-0.4SH(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC HIROSE ELECTRIC FH75M-100S-0.4SH(05) FH75M-100S-0.4SH(05)数据手册

FH75M-100S-0.4SH(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.436
10+ ¥ 16.7449
100+ ¥ 16.4459
250+ ¥ 16.4459
500+ ¥ 16.1469
1000+ ¥ 16.1469
库存: 1871
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.43
