FH12-10S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 10pin 棕色,米黄色 2mm FFC,FPC 400mA 铅,锡 底部 贴片安装 9.1mm(长度)*6.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

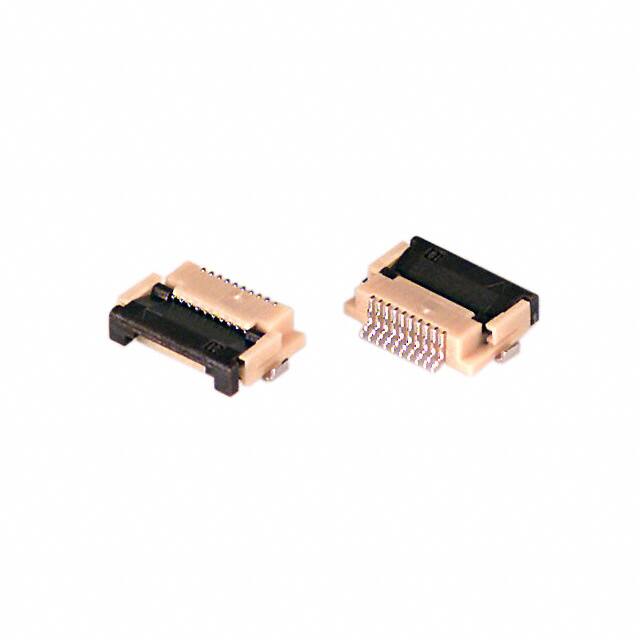

HIROSE ELECTRIC FFC/FPC连接器 FH12-10S-0.5SH

FH12-10S-0.5SH概述


    产品简介


    FH12 系列柔性扁平电缆(FFC)/柔性印刷电路板(FPC)连接器
    FH12 系列连接器是为 FPC/FFC 设计的,提供两种不同的间距选项:0.5mm 和 1mm。这些连接器广泛应用于笔记本电脑、打印机、个人数字助理(PDA)、数码相机等紧凑型设备中,用于连接主电路板与LCD、硬盘驱动器(HDD)或其他组件。

    技术参数


    - 额定电流:0.4A 直流
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-10°C 至 +50°C
    - 额定电压:50V 交流
    - 工作湿度范围:最大相对湿度 90%
    - 存储湿度范围:最大相对湿度 90%
    - 适用 FPC 厚度:0.3±0.05mm
    - 适用 FPC 末端厚度:0.18±0.05mm
    - 绝缘电阻:最小 500MΩ @ 100V 直流
    - 耐电压:无闪络或击穿现象,150V 交流/1 分钟
    - 接触电阻:最大 50mΩ @ 1mA
    - 耐用性(插入/拔出):接触电阻最大 50mΩ,至少 20 次循环,无损伤、裂纹或部件移位
    - 振动耐久性:最大接触电阻 50mΩ,3 个方向各 2 小时,频率 10 到 55 Hz,单振幅 0.75 mm
    - 冲击耐久性:最大接触电阻 50mΩ,3 轴各 3 个周期,加速度 490 m/s²,半正弦波形
    - 恒定湿度耐久性:绝缘电阻最大 50MΩ,40°C 下 96 小时,相对湿度 90% 至 95%
    - 温度循环耐久性:绝缘电阻最大 50MΩ,-40°C 至 +85°C 循环
    - 抗焊热耐性:无变形影响性能,再流焊:按推荐温度曲线;手动焊接:350±5°C,持续 3 秒

    产品特点和优势


    1. 易用性和空间节省:只需一个手指或 6.9N 的力即可锁定连接器,比竞争对手的产品更方便。无需额外的侧边锁,允许并排安装多个连接器,节省板载空间。
    2. 加强型锁杆:标准锁杆高度为 2.0mm,加强型锁杆仅增加 0.4mm。
    3. 支持薄 FPC(0.18mm):无需双面 FPC 加强板,可支持 0.18mm 厚度的 FPC。
    4. 可靠性能:Hirose 的专利半叉簧触点设计保证了必要的正常力,而不需要依靠连接器外壳。
    5. 防焊桥:多余的焊腔吸收过量焊料,避免焊桥。
    6. 三种装配类型:顶接触、底接触、垂直安装,适用于 0.5mm 和 1mm 接触间距。

    应用案例和使用建议


    FH12 系列连接器广泛应用于笔记本电脑、打印机和数码相机等设备。例如,在一台笔记本电脑中,可以将连接器用于连接主电路板与 LCD 屏幕。使用时需确保 FPC 正确插入连接器插槽,以防止 FPC 断裂和导电故障。
    使用建议:
    - 插入和拔出 FPC 时需小心操作,避免损坏连接器或 FPC。
    - 在竖直安装类型的连接器上,插入 FPC 时确保金属片部分远离锁杆,避免损坏。

    兼容性和支持


    FH12 系列连接器设计适用于多种电子设备,如笔记本电脑和数码相机。制造商提供了详尽的技术支持,包括详细的操作说明和预防措施。用户可以在连接器手册中找到所有必要的安装指导和故障排除信息。

    常见问题与解决方案


    1. Q: 如何正确插入 FPC?
    - A: 确保锁杆已经抬起,将 FPC 垂直插入连接器,然后轻轻按下锁杆。

    2. Q: FPC 拔出困难怎么办?
    - A: 首先确保锁杆已经完全抬起,如果仍然困难,尝试检查是否有任何阻碍物,并重新尝试插入和拔出。
    3. Q: 如何处理连接器震动导致的接触不良?
    - A: 确保连接器和 FPC 安装牢固,必要时可使用支架固定 FPC。

    总结和推荐


    FH12 系列连接器是一款高性能且可靠的产品,特别适合用于需要高密度连接和节省空间的应用场合。其独特的设计使其易于使用且可靠性高,特别是在紧凑型电子设备中表现出色。总体来说,推荐使用 FH12 系列连接器,尤其在要求精密连接的设备中。

FH12-10S-0.5SH参数

参数
间距 500μm
扁平柔性类型 FFC,FPC
外壳颜色 棕色,米黄色
触头镀层 铅,锡
板上高度 2mm
端接 焊盘
针脚数 10pin
连接器/触头类型 底部
额定电流 400mA
长*宽*高 9.1mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FH12-10S-0.5SH厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-10S-0.5SH数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-10S-0.5SH FH12-10S-0.5SH数据手册

FH12-10S-0.5SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
