FH52-18S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 18pin 灰色 2mm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: FH52-18S-0.5SH
供应商: 云汉优选
标准整包数: 3000

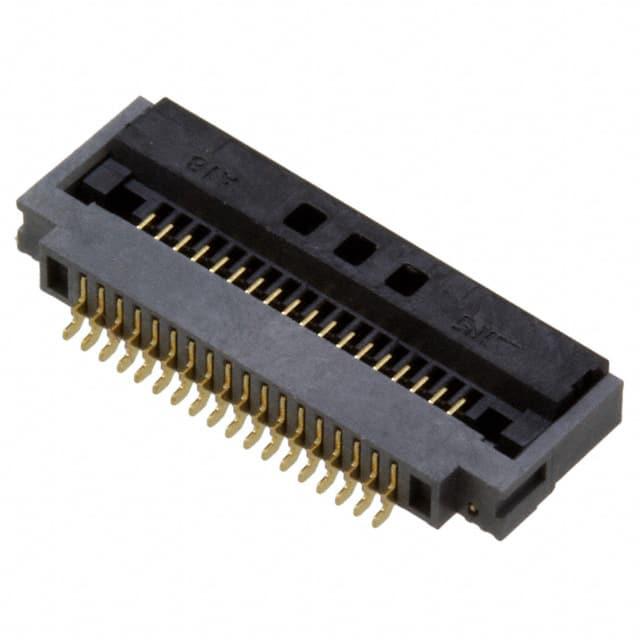

HIROSE ELECTRIC FFC/FPC连接器 FH52-18S-0.5SH

FH52-18S-0.5SH概述

    FH52 系列 FPC/FFC ZIF 连接器技术手册

    1. 产品简介


    FH52系列是一款专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的零插入力(ZIF)连接器。其主要功能包括高可靠性连接、强健的结构以及广泛的应用范围。FH52系列广泛应用于汽车、工业自动化、消费电子等领域,能够满足高接触密度的需求,并且具备良好的抗尘性能。

    2. 技术参数


    - 额定电流:0.5A(注1)
    - 额定电压:50V AC rms
    - 操作温度范围:-40°C 至 +105°C(注2)
    - 存储温度范围:-10°C 至 +50°C(注3)
    - 适应的FPC/FFC厚度:0.3 ± 0.05mm
    - 接触电阻:最大50mΩ(注4)
    - 振动和冲击测试:符合多项标准,包括频率范围10至55Hz,单振幅0.75mm,10个周期;加速度981m/s²,持续时间6ms,正弦半波形,3个周期(注5)

    3. 产品特点和优势


    - 高可靠性连接:采用独特的FPC定位机制和可靠的安全连接设计。
    - 多型号选择:提供多种变体,如FH52E(长金属接片型)、FH52K(高温型)和FH52T(双点接触型),以满足不同应用需求。
    - 简化操作:翻盖锁定结构使得插拔更加容易,减少了所需的力,并且在成功配合时有明显的触觉反馈。
    - 增强的保持力:侧锁技术和带有标签的FPC/FFC增加了水平方向的保持力。
    - 环保材料:所有材料和物质均符合无卤素标准,符合IEC 61249-2-21的规定。
    - 自动贴装支持:适用于自动机器贴装的包装形式。

    4. 应用案例和使用建议


    FH52系列在汽车、工业自动化和消费电子领域有着广泛应用。例如,在汽车行业,FH52K因其125°C的耐热性能而特别适合需要高度可靠性的场合。在消费电子中,FH52系列的简洁设计和可靠性使其成为便携式设备的理想选择。
    使用建议:
    - 在进行高频率振动或冲击的环境中,优先选择具有更强耐受性的型号。
    - 对于长时间处于高温环境下的应用,推荐使用FH52K系列。

    5. 兼容性和支持


    FH52系列提供多种包装选项,包括3,000pcs/卷和500pcs/卷,兼容自动贴装设备。用户可以联系HIROSE公司获取更多技术支持和维修服务信息。

    6. 常见问题与解决方案


    - 问题:如何确认连接器是否安装正确?
    - 解决方案:检查是否有明显的触觉反馈声音,并确认接触电阻在规定范围内。

    - 问题:连接器在高温环境下表现不佳。
    - 解决方案:建议使用FH52K系列,其能够承受高达125°C的温度。

    7. 总结和推荐


    FH52系列以其高可靠性、耐用性和灵活性赢得了市场认可。其出色的抗尘能力和多样化的产品型号使其在多个行业都有广泛的应用前景。综合考虑其功能、耐用性和价格因素,强烈推荐用于需要高可靠性连接的应用场合。

FH52-18S-0.5SH参数

参数
外壳颜色 灰色
扁平柔性类型 FFC,FPC
端接 焊盘
间距 500μm
板上高度 2mm
连接器/触头类型 底部
针脚数 18pin
触头镀层
额定电流 500mA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH52-18S-0.5SH厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH52-18S-0.5SH数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH52-18S-0.5SH FH52-18S-0.5SH数据手册

FH52-18S-0.5SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.4986
库存: 5990
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4495.8
