FH28D-55S-0.5SH(05)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 55pin 灰色 2.54mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: JY-FH28D-55S-0.5SH(05)
供应商: 云汉优选
标准整包数: 1

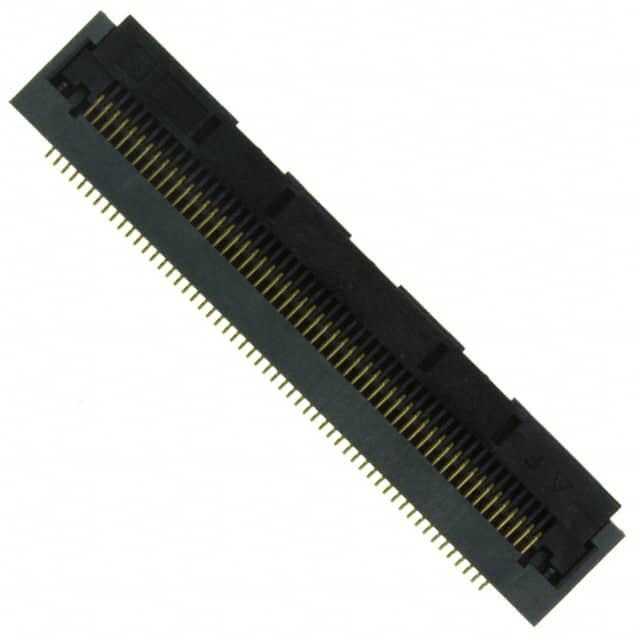

HIROSE ELECTRIC FFC/FPC连接器 FH28D-55S-0.5SH(05)

FH28D-55S-0.5SH(05)概述

    FH28系列 FPC/FFC连接器技术手册

    1. 产品简介


    FH28系列是一款0.5mm和1mm间距,高度为2.55mm的FPC/FFC连接器。它具有可靠且坚固的结构,广泛应用于消费电子、通信设备及工业自动化等领域。其设计不仅确保了高可靠性,还简化了操作过程,提升了产品整体的用户体验。

    2. 技术参数


    - 额定电流: 0.5A(当所有触点同时通电时,建议使用额定电流的70%)
    - 额定电压: 交流50Vrms
    - 工作温度范围: -40°C到+105°C
    - 存储温度范围: -10°C到+50°C
    - 湿度范围: 相对湿度小于等于90%,无冷凝现象
    - 插拔次数: 最少500次
    - 绝缘电阻: 最低50MΩ
    - 耐压: 直流100V;交流150Vrms,持续1分钟
    - 接触电阻: 最大50mΩ
    - 振动和冲击: 在10Hz到55Hz的单振幅0.75mm条件下进行10个周期的三轴测试;加速度981m/s²下进行每个轴的3个周期正弦半波形测试
    - 耐焊接热: 350±5°C下持续5秒

    3. 产品特点和优势


    - 可靠连接: 独特的FPC/FFC定位机制确保了连接的可靠性,并防止意外断开。
    - 操作简便: 翻盖锁结构使插入和拔出更加方便,降低了所需的操作力,并且提供了明显的触觉反馈。
    - 增强的FPC/FFC保持力: 垂直方向的保持力是FH12系列的2.5倍,水平方向是2倍(要求使用FPC定位片)。
    - 易于制造: 支持标准0.3mm厚FPC/FFC,便于制造并提供卓越的插入性能。
    - PCB布局便利: 全封闭结构保护接触点,使PCB布局更加灵活。
    - 自动贴装兼容性: 采用卷盘包装,适合自动贴装机。
    - 无卤材料: 符合IEC61249-2-21标准,不含卤素。
    - 多种包装选项: 标准包装为每卷2000件,也可选择每卷500件。

    4. 应用案例和使用建议


    FH28系列连接器广泛应用于各种消费电子产品和工业控制设备中。例如,在智能手机和平板电脑内部的排线连接中,FH28可以有效提升设备的整体稳定性和耐用性。对于需要频繁插拔的场合,建议使用带定位片的FPC以提高水平方向的保持力。同时,在设备设计阶段考虑足够的机械支撑,避免过度弯曲或受力,有助于延长连接器的使用寿命。

    5. 兼容性和支持


    FH28系列支持自动贴装机,采用卷盘包装,兼容主流的自动装配线。此外,制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和解决方案。

    6. 常见问题与解决方案


    - 问题: 连接器插拔次数不足。
    - 解决方案: 确保正确的插拔方式,避免过度弯曲FPC/FFC。建议使用带定位片的FPC以增加保持力。

    - 问题: 连接器接触不良。
    - 解决方案: 检查FPC/FFC是否正确安装到位,确保连接器锁定到位。检查是否有外部污染物或磨损。

    - 问题: 接触电阻异常。
    - 解决方案: 清洁连接器和FPC/FFC的接触表面,确保没有氧化物或污垢。必要时重新插拔以恢复接触。

    7. 总结和推荐


    FH28系列FPC/FFC连接器以其高可靠性和多功能性成为市场上备受青睐的产品。其强大的FPC/FFC保持力、简便的操作和优秀的环境适应性使其在各类电子设备中表现出色。我们强烈推荐使用FH28系列连接器来提升您的设备性能和用户体验。如果您有任何疑问或需要进一步的技术支持,请随时联系制造商获取帮助。

FH28D-55S-0.5SH(05)参数

参数
额定电流 500mA
针脚数 55pin
端接 焊盘
扁平柔性类型 FFC,FPC
外壳颜色 灰色
连接器/触头类型 底部
板上高度 2.54mm
间距 500μm
触头镀层
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH28D-55S-0.5SH(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH28D-55S-0.5SH(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH28D-55S-0.5SH(05) FH28D-55S-0.5SH(05)数据手册

FH28D-55S-0.5SH(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
