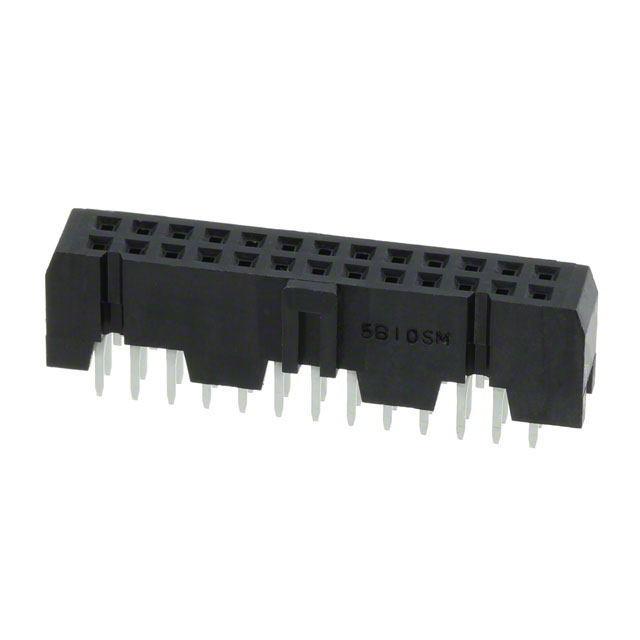

HIF3FB-26DA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.54mm间距26p双排排母 排母条, HIF3FB系列, 直向, 通孔
供应商型号: JY-HIF3FB-26DA-2.54DSA(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIF3FB-26DA-2.54DSA(71)

HIF3FB-26DA-2.54DSA(71)概述


    产品简介


    2.54mm间距低剖面连接器(HIF3FB 和 HIF3FC系列)
    本产品是一种2.54mm间距的低剖面连接器,适用于计算机、终端设备及各种电子设备等领域,如办公自动化设备等。这些连接器能够确保电气性能的稳定,并且具有防焊锡流动设计,使得产品更加可靠耐用。

    技术参数


    | 参数类别 | 具体指标 |

    | 额定电流 | 1A |
    | 额定电压 | 200V AC |
    | 工作温度范围 | -55°C 到 +85°C(包括因电流引起的温升)|
    | 存储温度范围 | -10°C 到 +60°C |
    | 操作湿度范围 | 40% 到 80% |
    | 存储湿度范围 | 40% 到 70% |
    | 绝缘电阻 | 最小1000兆欧 |
    | 耐压 | 500V DC,650V AC/1分钟 |
    | 接触电阻 | 最大15毫欧 |
    | 环境测试 | 高频振动、湿度稳态、温度循环测试 |

    产品特点和优势


    1. 防焊锡流动设计:HIF3FC系列直型端子采用完整的焊锡防流措施,避免了焊锡溢出导致的电路短路。
    2. 低剖面设计:针座高度为9.2mm,板对板距离为12.2mm,适用于空间紧凑的应用场合。
    3. 广泛的应用领域:适用于多种设备,如计算机、终端设备和办公自动化设备等,满足不同领域的电气连接需求。

    应用案例和使用建议


    应用案例:
    - 计算机内部连接:用于主板与硬盘、显卡之间的高速数据传输。
    - 办公自动化设备:如打印机、复印机等设备的电源和信号连接。
    使用建议:
    - 在安装过程中,要特别注意保持针座和插座的清洁,防止异物进入导致接触不良。
    - 定期进行维护检查,特别是针脚是否有变形或损坏,确保连接器处于良好的工作状态。

    兼容性和支持


    这些连接器与多种设备兼容,可以灵活应用于不同的系统配置中。制造商提供详细的技术文档和用户指南,以及必要的技术支持和服务。如果您需要特定型号的图纸和规格,可以联系制造商获取更多信息。

    常见问题与解决方案


    1. 问题:针座和插座接触不良。
    - 解决方案:检查连接器是否正确插入,确认焊接点无虚焊,并清理连接器表面的污染物。
    2. 问题:连接器耐受电压不达标。
    - 解决方案:检查连接器是否符合标准要求,必要时更换连接器,或者联系技术支持获取更多帮助。

    总结和推荐


    综上所述,这款2.54mm间距低剖面连接器(HIF3FB和HIF3FC系列)在电气性能、结构设计和应用灵活性方面均表现出色。其独特之处在于出色的防焊锡流动设计和低剖面的特点,使其成为许多关键应用的理想选择。基于其卓越的技术参数和广泛应用领域,强烈推荐此款产品给需要高质量、高性能连接器的设计者和工程师们。

HIF3FB-26DA-2.54DSA(71)参数

参数
颜色 黑色
防护等级 -
类型 Push-Pull,Receptacle
针脚数 26pin
触头镀层厚度 - 配接 203nm
排数 2
触头镀层 - 配接
额定电流 1A
间距-配接 2.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

HIF3FB-26DA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3FB-26DA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIROSE ELECTRIC HIF3FB-26DA-2.54DSA(71) HIF3FB-26DA-2.54DSA(71)数据手册

HIF3FB-26DA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
