FH12-18S-0.5SVA(54)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 18pin 3.6mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装
供应商型号: JY-FH12-18S-0.5SVA(54)
供应商: 云汉优选
标准整包数: 1

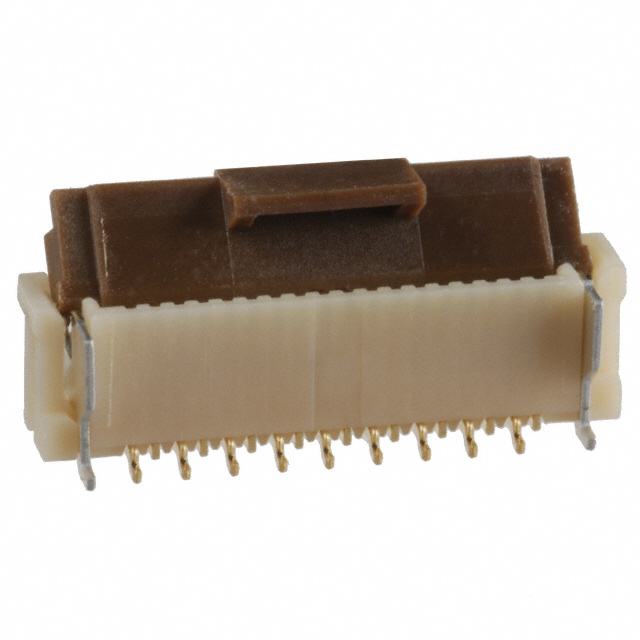

HIROSE ELECTRIC FFC/FPC连接器 FH12-18S-0.5SVA(54)

FH12-18S-0.5SVA(54)概述

    # 产品概述

    产品简介


    基本介绍
    FH12系列是富士电机推出的适用于柔性扁平电缆(FPC)和柔性印刷电路板(FFC)连接的零配件。FH12系列包括0.5毫米和1毫米两种针距型号,它们的设计注重简便的操作、稳固的连接和紧凑的空间利用。这些连接器广泛应用于移动设备、可穿戴技术、物联网(IoT)设备和其他需要高密度连接的小型化电子设备中。

    技术参数


    主要技术规格
    - 电流额定值: 0.5安培 DC(当所有触点同时通过电流时,建议使用70%的额定电流)
    - 电压额定值: 50伏 AC
    - 工作温度范围: -40°C 至 +85°C(含电流引起的温升)
    - 存储温度范围: -10°C 至 +50°C
    - 操作湿度范围: 相对湿度,最大90%(非凝露状态)
    - 存储湿度范围: 相对湿度,最大90%(非凝露状态)
    机械特性
    - 接触表面适应性: 适用于厚度为0.3 ± 0.05mm的FPC/FFC
    - 接触电镀: 镀金
    - 防振动能力: 在三个轴向上承受频率10至55赫兹、单振幅0.75毫米振动条件下,接触电阻≤50毫欧,且无损坏、裂纹或零件脱落现象。
    - 抗冲击能力: 在三个轴向上经受981m/s²加速度的正弦半波形三次冲击后,接触电阻≤50毫欧,且无损坏、裂纹或零件脱落现象。
    物理特性
    - 绝缘电阻: 最小500兆欧,在100V DC条件下测量。
    - 耐压测试: 交流150V/分钟,无闪络或击穿。
    - 焊接热稳定性: 符合推荐的回流焊温度曲线,或手动焊接温度不超过350±10°C持续5秒。

    产品特点和优势


    独特功能
    1. 旋转一次按压零插拔(ZIF)机制:这种机制简化了操作,仅需轻力即可完成连接。
    2. 清晰的手动点击:成功配接时会发出明显的触觉反馈。
    3. 支持高密度安装:比滑动锁定连接器占用更少空间,可安装在PCB中心位置。
    4. 顶部接触、底部接触及垂直安装类型:提供三种不同的安装选项以满足不同需求。
    5. 支持1mm间距的产品:除了0.5mm间距外,还提供1mm间距的产品版本。
    6. 强化的驱动器:对于30、40、45、50和53引脚数量的型号,提供增强的驱动器,进一步增强防驱动器损坏的保护。
    市场竞争力
    - 紧凑设计:在相同的占地面积内提供更多的连接能力。
    - 高可靠性:具有出色的机械稳定性和抗振动、抗冲击的能力。
    - 灵活的应用场景:适用于多种高密度安装需求,特别是在小型化电子产品中。


    应用案例和使用建议


    应用案例
    FH12系列连接器适用于多个领域的电子产品中,例如智能手机、智能手表、医疗设备和物联网设备。具体应用包括手机屏幕与主板之间的连接、可穿戴设备内部模块间的信号传输、以及智能家居设备中各种组件的信号连通。
    使用建议
    - 安装前检查:确保所有连接组件正确无误,且符合设计规格。
    - 注意插入方法:插入FPC/FFC时避免对准斜角,确保其垂直并完全插入连接器中。
    - 操作过程中的注意事项:锁闭过程中,不要施加过大的力导致锁杠杆失灵或损坏,同时确保操作的一致性和均匀性。

    兼容性和支持


    兼容性
    FH12系列连接器兼容广泛的FPC/FFC类型和厚度,确保在各种应用场合下的最佳匹配效果。同时,该系列产品与市场上主流的PCB安装标准相一致,可方便集成到各类电子设备中。
    支持服务
    - 供货方式:采用带卷盘装带包装,每卷容量为2000个或500个,便于自动化生产和装配线使用。
    - 技术文档和指南:提供详细的产品手册和技术指南,帮助用户快速了解产品的操作方法和维护技巧。
    - 售后支持:提供专业的技术支持团队,解决用户在使用过程中遇到的技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装困难 | 确保正确的FPC/FFC厚度和安装方向,检查是否有异物阻碍。 |
    | 接触电阻过大 | 检查接触面是否有污垢或损伤,重新清洁并确保良好的连接。 |
    | 无法顺利拆卸FPC/FFC | 按照操作步骤轻轻打开锁杠杆,确认没有外部阻力影响。 |

    总结和推荐


    综合评估
    FH12系列连接器以其高度可靠的设计、便捷的操作方式以及广泛应用的兼容性赢得了市场的认可。其高密度安装能力和紧凑的设计特别适合于需要高效连接和小型化电子设备的应用场合。
    结论
    综上所述,FH12系列连接器是一款值得推荐的产品。无论是从技术性能还是应用灵活性方面来看,它都能满足大多数现代电子设备的需求。我们强烈推荐在高密度安装和小型化要求较高的应用场景中使用该产品。

FH12-18S-0.5SVA(54)参数

参数
针脚数 18pin
外壳颜色 -
间距 500μm
扁平柔性类型 FFC,FPC
触头镀层
连接器/触头类型 底部
额定电流 500mA
板上高度 3.6mm
端接 焊盘
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-18S-0.5SVA(54)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-18S-0.5SVA(54)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-18S-0.5SVA(54) FH12-18S-0.5SVA(54)数据手册

FH12-18S-0.5SVA(54)封装设计

查看详情并下载
Symbol
Footprint
3D Model
