首页  >  产品百科  >  FH26W-23S-0.3SHW(15)

FH26W-23S-0.3SHW(15)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 23pin 1mm FPC 200mA 金 底部 贴片安装
供应商型号: FH26W-23S-0.3SHW(15)-ND
供应商: Digi-Key
标准整包数: 5000

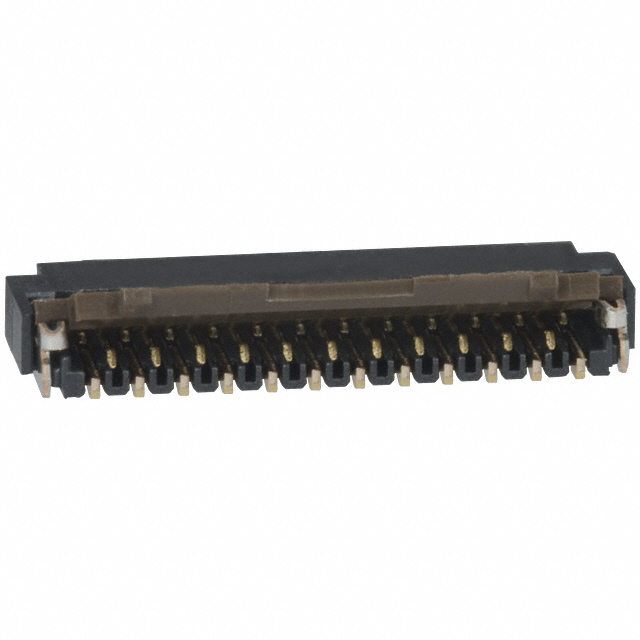

HIROSE ELECTRIC FFC/FPC连接器 FH26W-23S-0.3SHW(15)

FH26W-23S-0.3SHW(15)概述


    产品简介


    FH26系列柔性印刷电路零插拔力(ZIF)连接器是专为高密度连接而设计的超低轮廓连接器,主要用于柔性印刷电路(FPC)。这款连接器采用零插拔力机制,可确保FPC的轻松插入和可靠的电气连接。此外,该系列连接器具有多种型号,可以满足不同数量接触点的需求,适用于多种应用领域,如智能手机、平板电脑和其他便携式电子设备。

    技术参数


    关键参数:
    - 连接器类型: 零插拔力柔性印刷电路连接器
    - 触点间距: 0.3mm
    - 离板高度: 1mm
    - 适用FPC厚度: 0.2mm(标准)
    - 电流等级: 0.2A DC
    - 电压等级: 30V AC
    - 操作温度范围: -55°C至+85°C
    - 储存温度范围: -10°C至+50°C
    - 湿度范围: 最大相对湿度90%(无冷凝)
    机械特性:
    - 重量: 典型版本(51个触点),仅重0.1克
    - 封装形式: 塔盘及卷带封装
    - 触点耐久性: 插拔次数达100次
    - 尺寸: 触点间距0.3mm,长度和宽度根据不同的型号有所变化
    电气特性:
    - 绝缘电阻: 最小50MΩ
    - 耐压: 100V DC/90V AC/分钟
    - 接触电阻: 最大100mΩ
    - 振动和冲击: 符合行业标准要求
    - 湿度测试: 在40°C、90%-95%湿度下连续96小时,无损坏、裂缝或零件松动

    产品特点和优势


    独特功能:
    - 极轻的重量:标准版本全51触点加载,重量仅为0.1克,非常适合需要极低重量的应用。
    - 简易焊接:焊锡线距为0.6mm,焊接引脚从前部和后部退出。
    - 节省空间:底面没有暴露的触点,可以安装在PCB上,不影响线路布局。
    - 可靠的FPC连接:带锁定机构的翻盖设计允许轻松插入FPC,完全闭合时提供清晰的机械和电气连接感觉。
    - 适合标准厚度FPC:仅有的能够使用标准0.2mm厚度FPC的超低轮廓ZIF连接器。
    - 自动化装配:平顶表面和塔盘及卷带包装使得真空吸嘴能够使用。
    优势:
    - 与现有系统和设备具有高度兼容性,易于集成到新的和现有的设计中。
    - 使用环保材料制造,符合严格的环境保护标准。

    应用案例和使用建议


    实际应用:
    - 智能手机和平板电脑:由于其超低的重量和节省空间的设计,非常适合用于这类便携式设备。
    - 无线通讯设备:在无线耳机、蓝牙音箱等领域也有广泛应用。
    - 工业自动化设备:可用于工业控制系统的传感器和执行器之间的连接。
    使用建议:
    - 在组装过程中使用正确的SMT(表面贴装技术)焊接方法。
    - 选择合适的FPC厚度(标准为0.2mm),以保证良好的电气性能和机械稳定性。
    - 确保使用合适的锁紧机构,以获得稳定的连接。
    - 在极端环境条件下进行充分的环境测试,以验证其耐用性和可靠性。

    兼容性和支持


    兼容性:
    - 该连接器与标准0.2mm厚度FPC兼容,可以轻松插入和移除。
    - 具有广泛的温度范围和适应各种湿度条件的能力,适合各种环境下的使用。
    支持和服务:
    - 生产商提供了详细的安装指导和技术文档。
    - 提供多种型号和规格的选择,以满足不同客户的需求。
    - 配套有SMT水平错开安装类型,方便自动化的生产线使用。

    常见问题与解决方案


    常见问题:
    1. 如何正确插入FPC?
    - 确保翻盖处于打开状态,将FPC轻轻插入连接器槽中,然后关闭翻盖直到听到“咔嚓”声,表示已经完全闭合。
    2. 接触电阻过高怎么办?
    - 确认所有连接部分清洁且无损伤,检查FPC和连接器之间是否有足够的压力。如果问题仍然存在,请联系制造商获取进一步的支持。
    3. 如何防止FPC脱出?
    - 使用加强层或增加固定点来稳固FPC的位置,避免过度弯曲或外力导致的脱出。
    解决方案:
    - 确保严格按照技术手册中的步骤操作,遵循生产商的建议。
    - 在可能的情况下,对整个系统进行定期检查和维护,确保连接器处于最佳状态。

    总结和推荐


    综合评估:
    FH26系列连接器凭借其轻巧的重量、简易的焊接过程和卓越的电气性能,使其成为一种极具吸引力的产品。它特别适合于便携式电子设备和自动化控制系统中。
    推荐:
    我们强烈推荐使用FH26系列连接器。无论是从重量、尺寸还是耐用性方面考虑,这款产品都表现出色。它不仅满足当前的技术需求,还为未来的技术发展预留了空间。

FH26W-23S-0.3SHW(15)参数

参数
扁平柔性类型 FPC
外壳颜色 -
连接器/触头类型 底部
端接 焊盘
针脚数 23pin
触头镀层
板上高度 1mm
额定电流 200mA
间距 300μm
安装方式 贴片安装
包装方式 卷带包装

FH26W-23S-0.3SHW(15)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH26W-23S-0.3SHW(15)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH26W-23S-0.3SHW(15) FH26W-23S-0.3SHW(15)数据手册

FH26W-23S-0.3SHW(15)封装设计

查看详情并下载
Symbol
Footprint
3D Model
