FX16-31S-0.5SV

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 31pin 金 贴片安装 25.46mm(长度)*5.5mm(高度)
供应商型号: CSJ-ST65125627
供应商: 海外现货
标准整包数: 1

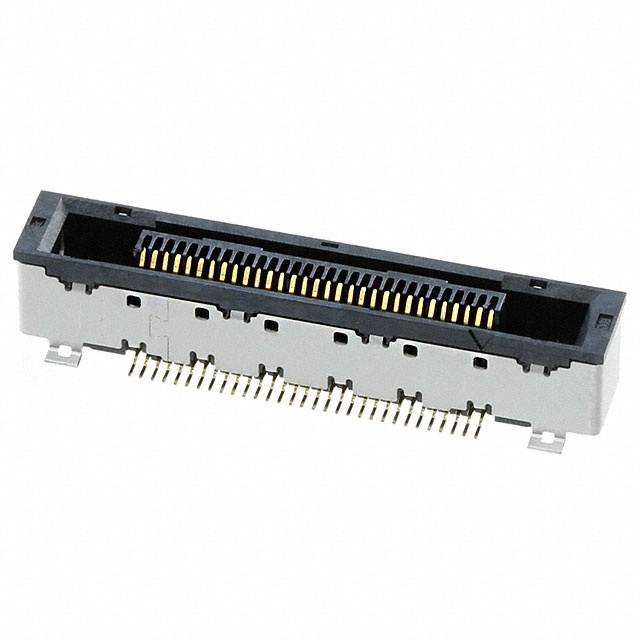

HIROSE ELECTRIC FFC/FPC连接器 FX16-31S-0.5SV

FX16-31S-0.5SV概述


    产品简介


    FX16系列高密度高速板对线连接器是专为新一代高速信号传输而设计的0.5毫米间距连接器。它适用于多种高要求应用场合,如汽车电子、显示屏接口和各类工业控制设备。该系列产品具备优异的电气性能和机械强度,能有效提升系统的可靠性和稳定性。

    技术参数


    - 额定值:
    - 电流承载能力:最高0.5A
    - 电压等级:交流60V
    - 工作温度范围:-55℃至85℃(当湿度低于85%)
    - 储存温度范围:-10℃至60℃
    - 接触电阻:最大80mΩ(测量时电流为1mA)
    - 电气特性:
    - 阻抗匹配:在信号上升时间Tr=50ps(10-90%)时表现优异
    - 信号速率:支持高达6Gbps的信号传输
    - 眼图:在3.75Gbps下保持宽眼开特性
    - 机械特性:
    - 插拔力:插入力不超过0.5N/每针,拔出力不小于0.05N/每针
    - 振动测试:频率10-55Hz,半幅振幅0.75mm,持续2小时
    - 冲击测试:加速度490m/s²,持续11ms,全方向冲击三次
    - 寿命测试:50次插拔后接触电阻变化不超过20mΩ

    产品特点和优势


    - 高速信号传输:支持高达6Gbps的信号传输,适用于下一代显示面板接口,特别是Thine Electronics的V-By-One® HS标准。
    - 简易安装:特有的翻盖锁设计大大简化了柔性扁平电缆(FFC)的装配,无需昂贵的焊接操作。
    - 低轮廓设计:垂直对接方式和紧凑的尺寸使其占用空间小,适配各种紧凑型应用。
    - 多变的设计选择:提供不同形式的插头、线缆和位置数选择,以满足不同应用需求。
    - 环保材料:完全符合RoHS标准,无有害物质。

    应用案例和使用建议


    - 显示屏连接:FX16系列连接器因其出色的信号完整性,特别适合应用于V-By-One® HS接口。实际测试表明,在3.75Gbps的数据传输速率下,眼图依然保持宽眼开特性。
    - 汽车电子:适用于需要高可靠性连接的应用,如车内娱乐系统和传感器网络。
    - 工业自动化:可用于工业控制系统中的数据传输,确保稳定性和高数据速率。
    使用建议:
    - 在进行焊接时,建议采用脉冲加热方法,并注意控制焊铁压力和加热温度。
    - 连接柔性电缆时,确保正确对齐并避免弯曲变形,以免影响电气性能。
    - 在组装过程中,建议定期检查连接器的接触状态和导电路径,确保所有组件正确就位。

    兼容性和支持


    - 兼容性:FX16系列与标准PCB布局兼容,适用不同长度和特性的电缆,如微同轴电缆和屏蔽FFC电缆。
    - 支持和服务:HIROSE公司提供了详尽的技术文档和应用指南,并且拥有全球性的技术支持网络。对于特殊需求或复杂应用场景,可以联系公司代表获得进一步支持。

    常见问题与解决方案


    1. 连接不稳定:
    - 原因:焊接不当或接触不良。
    - 解决方法:重新焊接,并确保焊点牢固。参考技术手册中的焊接条件,使用合适的焊料和工具。
    2. 信号传输中断:
    - 原因:接触电阻增加或物理损坏。
    - 解决方法:检查接触点是否有氧化或其他污染物,清洁接触面并重新焊接。若发现损坏严重,需更换新的连接器。
    3. 装配困难:
    - 原因:没有按照手册正确装配。
    - 解决方法:仔细阅读技术手册中的装配步骤,确保每个组件正确到位。如果需要额外的帮助,联系HIROSE公司获取专业指导。

    总结和推荐


    FX16系列高密度高速板对线连接器以其卓越的电气性能和机械强度,在多个高要求应用场景中表现出色。它的高速信号传输能力和简易的安装方式使其成为当前市场的热门选择。对于追求高性能和可靠性的项目,强烈推荐使用FX16系列连接器。同时,得益于HIROSE公司的强大支持和广泛的适用范围,它能轻松满足用户的多样化需求。

FX16-31S-0.5SV参数

参数
额定电流 -
外壳颜色 -
板上高度 -
扁平柔性类型 -
触头镀层
连接器/触头类型 -
间距 -
端接 焊盘
针脚数 31pin
长*宽*高 25.46mm(长度)*5.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX16-31S-0.5SV厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX16-31S-0.5SV数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FX16-31S-0.5SV FX16-31S-0.5SV数据手册

FX16-31S-0.5SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
