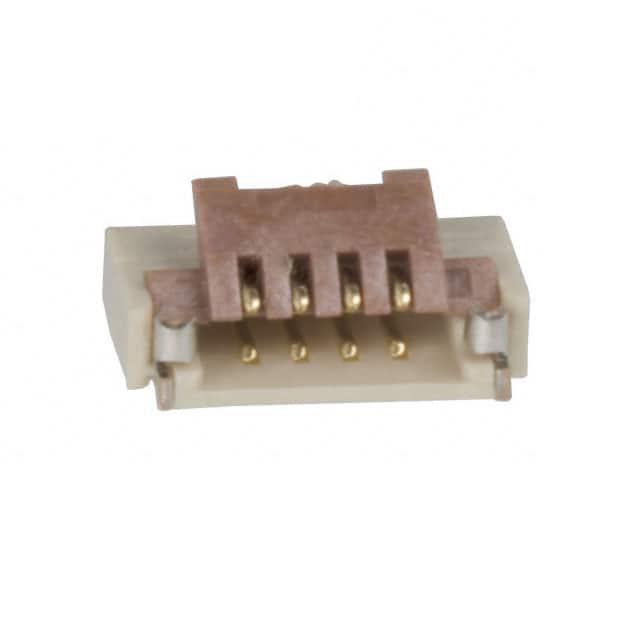

FH19C-4S-0.5SH(05)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距4p FPC插座 FPC连接器, FH19系列, 单排, SMT, 焊接
供应商型号: CSJ-ST60294601
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH19C-4S-0.5SH(05)

FH19C-4S-0.5SH(05)概述


    产品简介


    FH19C系列和FH19SC系列
    FH19C系列和FH19SC系列是针对柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的零点五毫米间距连接器。这些连接器具有低高度(0.9毫米)、高密度和高可靠性等特点,广泛应用于便携式设备和个人移动设备等领域。它们特别适用于需要在小型化设备中实现高效连接的应用场景。

    技术参数


    - 额定值
    - 电流等级:0.5安培(注意1)
    - 电压等级:50伏交流电
    - 工作温度范围:-55°C至+85°C(注意2)
    - 工作湿度范围:相对湿度最大90%(无冷凝)
    - 存储温度范围:-10°C至+50°C(注意3)
    - 存储湿度范围:相对湿度最大90%(无冷凝)
    - 材料
    - 绝缘体:LCP,UL94V-0阻燃等级
    - 触点:磷青铜镀金
    - 金属安装件:磷青铜,纯锡再流焊镀层
    - 外形尺寸
    - 连接器高度:0.9毫米
    - 宽度:3毫米
    - 长度:17毫米
    - 触点厚度:0.2±0.03毫米(FH19C系列)或0.3±0.03毫米(FH19SC系列)
    - 极化标记指示器

    产品特点和优势


    1. 低轮廓设计:0.5毫米间距,0.9毫米高度,显著减小了PCB占地面积。
    2. 接触表面覆盖:所有底部表面均为固体结构,没有暴露的触点,增加了可靠性。
    3. 翻转锁紧操作机构:旋转锁紧操作简便且可靠,可以轻松插入并锁定FPC和FFC。
    4. 多厚度支持:可接受0.2毫米和0.3毫米厚的FPC/FFC。
    5. 自动贴装设备支持:平板上表面和带状包装便于真空拾取和放置。
    6. 宽接触范围:触点位置从4到50个。
    7. 符合无卤标准:所有材料和物质均符合无卤素标准。

    应用案例和使用建议


    这些连接器适用于各种便携式和移动设备,如智能手机、平板电脑和可穿戴设备。使用时,需要确保正确插入和取出FPC/FFC,避免施加过大的压力或刮擦,以保证良好的电气连接和长期可靠性。建议在特定应用中要求持续或重复拉动或弯曲插入的FPC/FFC时,确保力不会直接传递到连接器。

    兼容性和支持


    FH19C和FH19SC系列连接器的设计考虑到了与不同设备的兼容性。它们适合用于多种类型的PCB,提供自动贴装设备支持,并且经过严格的测试验证。厂商提供了详细的技术支持和维护服务,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. 问:如何防止连接器损坏?
    - 答:在插入和取出FPC/FFC时,要避免过度压力和刮擦。遵循正确的操作程序,确保连接器性能稳定。

    2. 问:如何判断连接器是否正常工作?
    - 答:可以通过检查连接器的绝缘电阻和耐压能力来确认其正常运行状态。具体数值应参考手册中的技术参数。
    3. 问:如何处理连接器在存储过程中可能受到的影响?
    - 答:确保存储条件符合手册中的存储温度和湿度范围。在运输和安装前进行适当检查。

    总结和推荐


    FH19C和FH19SC系列连接器是一款高性能、可靠的FPC/FFC连接解决方案。它们的低轮廓设计和高密度使其非常适合现代便携式设备的应用需求。通过提供的详细规格和技术支持,这些连接器能够满足广泛的使用场景。我们强烈推荐使用FH19C和FH19SC系列连接器,特别是在那些需要紧凑设计和高可靠性连接的应用中。

FH19C-4S-0.5SH(05)参数

参数
外壳颜色 -
间距 500μm
扁平柔性类型 FFC,FPC
额定电流 500mA
针脚数 4pin
板上高度 880μm
端接 焊盘
触头镀层
连接器/触头类型 底部
长*宽*高 4mm(长度)*3.5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
