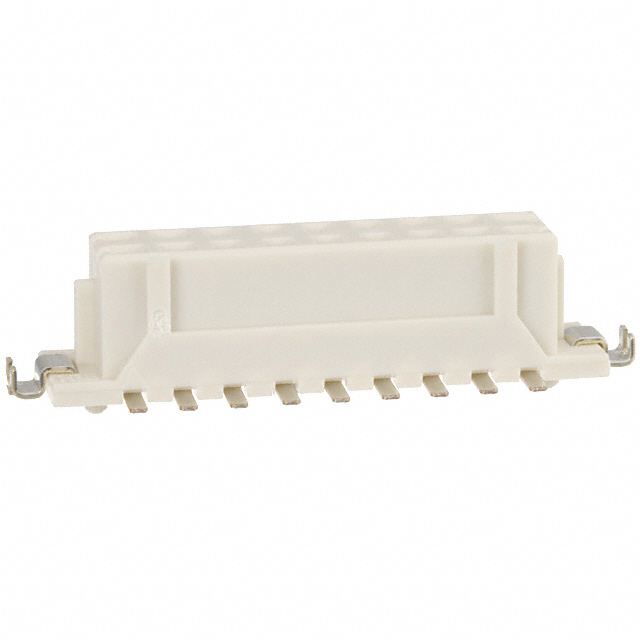

DF11Z-18DS-2V(50)

厂牌: HIROSE ELECTRIC
产品描述: Friction Lock,Receptacle 2mm 2 18pin 2A 203nm 金 米黄色 SMD,P=2mm 贴片安装
供应商型号: CSJ-ST62982202
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 DF11Z-18DS-2V(50)

DF11Z-18DS-2V(50)概述

    # DF11 系列 2.0mm 节距双排连接器技术手册解读

    产品简介


    DF11系列是Hirose Electric Co., Ltd.推出的一款紧凑型双排连接器,具有2.0mm节距设计。该系列产品通过了UL和CSA认证,适用于空间敏感的应用场合,例如办公设备(如复印机、打印机等)。凭借其紧凑的尺寸和高可靠性,该连接器能够在有限的空间内提供更高的信号密度,满足现代电子设备对高性能和小型化的需求。
    产品类型
    - 双排连接器
    - 包括直插式、直角式和表面贴装(SMT)三种安装方式
    主要功能
    - 支持从22到30AWG的电线范围
    - 双行接触布置,确保更密集的信号传输能力
    - 采用摩擦锁定结构,提升连接稳定性
    应用领域
    - 办公自动化设备(如打印机、复印机)
    - 其他需要高密度信号连接的工业设备

    技术参数


    以下是DF11系列的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 额定电流 | 22~26 AWG:2A/pin;24~28 AWG:1A/pin;30 AWG:0.5A/pin |
    | 额定电压 | 250V AC/DC |
    | 工作温度范围 | -30°C至+85°C |
    | 操作湿度范围 | 40%~80%,无冷凝 |
    | 存储温度范围 | -10°C至+60°C |
    | 接触电阻 | 最大30mΩ |
    | 绝缘电阻 | 最小1000MΩ @ 500V DC |
    | 抗振动测试 | 无1μs以上的电气中断,频率10~55Hz,振幅0.75mm,每方向2小时 |
    | 温湿循环测试 | 接触电阻最大30mΩ;绝缘电阻最小1000MΩ |
    | 插拔寿命 | 锡镀层30次;金镀层50次 |
    此外,该连接器还支持多种电镀选项(锡镀层或金镀层),并提供符合环保要求的材料。

    产品特点和优势


    1. 空间节约
    - 双排设计结合2mm节距,在仅5mm宽度内实现了双倍的信号通道数量,相比传统单排连接器更具紧凑性。
    2. 多样化选择
    - 支持电缆到板、直连以及板到板等多种连接方式,扩展了电路板设计的灵活性。
    3. 广泛的适用性
    - 支持从22到30AWG的各种电线尺寸,适应不同应用场景的需求。
    4. 高可靠性
    - 采用独特的肋条防误插设计,有效防止错误插入不同类型的接触器;具备摩擦锁紧机制,确保连接稳固。

    应用案例和使用建议


    应用场景
    - 办公设备:作为打印机和复印机的核心组件,支持高速数据传输和高功率供电需求。
    - 工业设备:广泛应用于需要复杂信号管理的小型化设备中。
    使用建议
    1. 在选择电线时,请根据实际电流需求选择合适的AWG等级。
    2. 安装前务必检查连接器是否清洁无损,并严格按照规定的插拔次数进行操作以避免损坏。
    3. 若需长时间存储,请保持在推荐的温湿度范围内,以延长使用寿命。

    兼容性和支持


    兼容性
    - DF11系列连接器可以与其他标准电线和电子元件无缝配合,便于集成到现有系统中。
    厂商支持
    - Hirose提供详尽的技术文档和在线支持服务,帮助客户解决安装及使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查是否有异物阻碍接触,重新清洁后尝试插入 |
    | 接触电阻异常偏高 | 检查电线是否正确压接,必要时更换电线 |
    | 插拔寿命低于预期 | 确保操作遵循规定次数限制,必要时升级镀层 |

    总结和推荐


    综合评估
    DF11系列连接器凭借其紧凑的设计、丰富的配置选项以及卓越的性能表现,在办公自动化和其他高密度信号传输领域表现出色。无论是空间受限还是高可靠性的需求,它都堪称理想选择。
    推荐结论
    强烈推荐该系列连接器用于对尺寸和性能均有严格要求的现代电子设备中。无论是在开发新项目还是替换旧款设备时,DF11都能为工程师提供更多设计自由度和技术支持。

    注:以上内容基于提供的技术手册整理,所有数据和描述均来自官方文档,具有权威性。

DF11Z-18DS-2V(50)参数

参数
额定电流 2A
针脚数 18pin
触头镀层 - 配接
颜色 米黄色
排数 2
类型 Friction Lock,Receptacle
触头镀层厚度 - 配接 203nm
防护等级 -
间距-配接 2mm
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装
