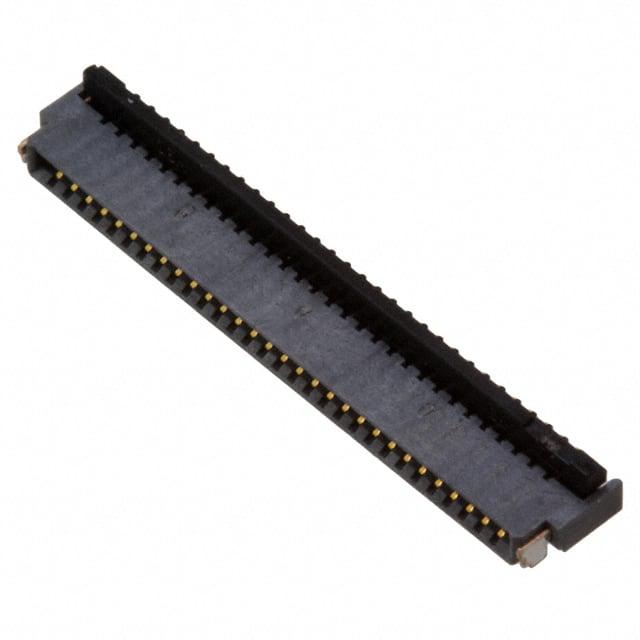

FH34SRJ-30S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距30p FPC插座 FPC连接器, FH34SRJ系列, 单排, 表面, 焊接
供应商型号: AV-A-FH34SRJ-30S-0.5SH(99)
供应商: Avnet
标准整包数: 500
HIROSE ELECTRIC FFC/FPC连接器 FH34SRJ-30S-0.5SH(99)

FH34SRJ-30S-0.5SH(99)概述


    产品简介


    本文将介绍一款高性能的电子连接器——FH34SRJ系列。这款连接器适用于多种电子设备,特别是那些需要高可靠性的应用场合,如汽车电子、工业自动化和消费电子产品。FH34SRJ连接器具有优良的电气特性和机械特性,能够确保在恶劣环境下正常工作。

    技术参数


    以下是FH34SRJ连接器的技术规格和性能参数:
    - 工作温度范围:-55°C 至 105°C
    - 存储温度范围:-10°C 至 50°C(包装条件)
    - 额定电压:50 V AC / DC
    - 湿度范围:相对湿度 90% 最大(不冷凝)
    - 电流:0.5 A
    - 电缆适用规格:t = 0.3 ± 0.03 mm,金镀层

    产品特点和优势


    1. 广泛的工作温度范围:能够在极端温度条件下保持稳定性能,适合各种严苛环境。
    2. 出色的电气特性:具备高达250 V AC的耐压能力,绝缘电阻不低于500 MΩ,接触电阻不超过100 mΩ,保证了信号传输的可靠性。
    3. 优异的机械性能:经过严格的振动和冲击测试,能够承受多次插入和拔出操作,同时保持良好的接触性能和结构完整性。
    4. 抗腐蚀性能:通过盐雾测试、硫化物测试和酸性气体测试,确保在恶劣环境下的长期可靠性。
    5. 良好的焊接性能:满足回流焊和手工焊接的要求,提供高效的安装工艺。

    应用案例和使用建议


    FH34SRJ连接器已在多种应用中得到验证,例如汽车电子系统、工业自动化控制板和家用电器。以下是一些具体的应用场景及使用建议:
    1. 汽车电子系统:确保在高温和震动环境下仍能可靠工作。建议在设计时充分考虑连接器的机械固定方式,以避免垂直方向的力对连接器造成损害。
    2. 工业自动化:适合用于工厂环境,即使在频繁操作和恶劣条件下也能保持良好性能。应确保连接器周围没有金属屑或尘埃,以免影响其使用寿命。
    3. 消费电子产品:为小型便携式设备提供可靠的连接解决方案。注意在插拔过程中保持正确方向,避免损坏内部接触点。

    兼容性和支持


    FH34SRJ连接器可与其他标准FPC和FFC线缆配合使用,但应注意不同型号之间的规格差异。制造商提供了详尽的技术文档和支持服务,用户可以通过官方网站或联系销售窗口获取更多信息。

    常见问题与解决方案


    1. 问题:垂直方向上的力导致连接器松动。
    解决方案:在垂直方向上施加力前,先将FPC固定在PCB或其他固定物上。

    2. 问题:连接器的FPC/FFC保持力不足。
    解决方案:确认所使用的FPC规格符合要求,避免因FPC规格问题导致保持力不足。

    总结和推荐


    总体而言,FH34SRJ连接器凭借其卓越的电气和机械性能,在各类复杂环境中表现出色。其广泛的温度适应能力和出色的耐久性使其成为许多高可靠性应用的理想选择。对于需要在严苛条件下保持稳定性能的项目,强烈推荐使用FH34SRJ连接器。

FH34SRJ-30S-0.5SH(99)参数

参数
板上高度 1mm
外壳颜色 灰色
针脚数 30pin
端接 焊盘
间距 500μm
触头镀层
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
额定电流 500mA
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-30S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-30S-0.5SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH34SRJ-30S-0.5SH(99) FH34SRJ-30S-0.5SH(99)数据手册

FH34SRJ-30S-0.5SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.4896 ¥ 13.183
1000+ $ 1.4319 ¥ 12.6723
1500+ $ 1.332 ¥ 11.7882
3500+ $ 1.2765 ¥ 11.297
库存: 3500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 6591.5
直接购买
加入购物车
