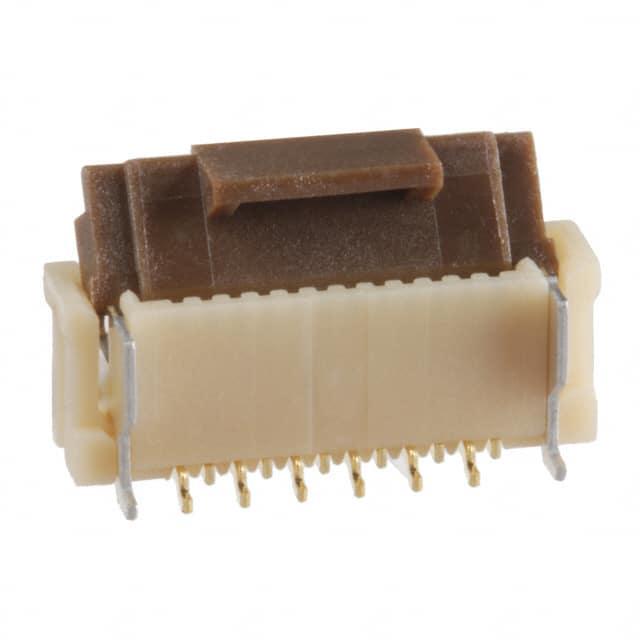

FH12-12S-0.5SVA(54)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距12p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: AV-A-HISFH1212S05SVA54
供应商: Avnet
标准整包数: 1000
HIROSE ELECTRIC FFC/FPC连接器 FH12-12S-0.5SVA(54)

FH12-12S-0.5SVA(54)概述

    FH12 Series 0.5mm and 1mm Pitch FPC/FFC Connectors

    产品简介


    FH12系列是日本广濑电机公司(Hirose Electric Co., Ltd.)推出的一款高密度柔性印刷电路板连接器(Flexible Printed Circuit/Flat Flexible Cable Connectors)。这些连接器设计用于广泛的应用领域,如消费电子、通讯设备、汽车电子以及工业控制等领域。FH12系列提供两种不同的间距:0.5毫米和1毫米,适用于不同需求的应用场合。此系列产品以旋转式零插拔力(ZIF)机制为特色,能够在确保高性能的同时,提高操作便捷性。

    技术参数


    - 电流承载能力:0.5A直流(每个触点电流不应超过总电流的70%)
    - 工作温度范围:-40°C至+85°C(考虑由电流引起的温度升高)
    - 存储温度范围:-10°C至+50°C
    - 电压等级:50V交流
    - 湿度范围:相对湿度90%最大值(未结露)
    - 接触表面适应性:FPC/FFC厚度为0.3±0.05mm,采用镀金处理
    - 材料/电镀:
    - 绝缘体:聚酰胺、LCP(60个触点)、PPS
    - 接触片:磷青铜,表面镀金
    - 金属固定件:黄铜,表面镀锡

    产品特点和优势


    1. 易于操作的一触式旋转ZIF机构:只需轻轻一按即可完成操作,减少了插拔力,提升了用户体验。
    2. 清晰的触觉反馈:成功配对后会发出明显的触感反馈声。
    3. 高密度安装支持:相较于滑动锁扣连接器,FH12系列占用更少的空间,能够更好地实现中心安装于PCB。
    4. 多种接线方式:包括顶部接触、底部接触和垂直安装三种配置。
    5. 强化操作杆:特定型号提供增强型操作杆,提升防折断能力。
    6. 不同规格的产品:除了0.5毫米间距外,还提供了1毫米间距版本以适应不同需求。

    应用案例和使用建议


    FH12系列连接器广泛应用于各种电子产品中,例如智能手机和平板电脑中的FPC连接、智能穿戴设备的模块间连接等。使用时,建议根据具体应用场景选择合适间距及接触类型的连接器,并严格按照制造商提供的尺寸和工艺规范进行安装。此外,考虑到某些产品的加固型设计,用户可根据实际需要选择标准型或加固型连接器,以获得更好的可靠性。

    兼容性和支持


    FH12系列与市场上主流的FPC和FFC柔性电路兼容,可以与不同品牌的柔性电缆配合使用。制造商提供了详尽的技术支持服务,包括但不限于样品咨询、应用技术支持以及故障排除指导。对于长期使用的客户,厂家还会提供定期的产品维护计划和技术升级信息。

    常见问题与解决方案


    1. 问题:连接器无法顺利插入
    - 解决方法:检查FPC/FFC线路宽度和绝缘体厚度是否符合规格要求;确认插入方向正确无误。

    2. 问题:接点接触不良
    - 解决方法:确保连接器座体与电路板焊接良好,无虚焊或短路现象;清洁连接器接触面,去除氧化物或污染物。
    3. 问题:频繁出现断开情况
    - 解决方法:确认所选型号适合当前应用环境;考虑使用加强型操作杆版本以增强结构强度。

    总结和推荐


    综上所述,FH12系列FPC/FFC连接器凭借其紧凑的设计、高效的安装性能及多样化的接口选项,在众多应用中展现出色的表现。无论是对于消费类电子还是工业控制设备而言,都是一款值得信赖的选择。建议在选择具体型号时,结合自身的应用场景需求和预算限制,做出最佳决策。如果您需要更多技术支持或详细的选型指南,可直接联系广濑电机公司的官方客服获取帮助。

FH12-12S-0.5SVA(54)参数

参数
端接 焊盘
触头镀层
额定电流 500mA
间距 500μm
连接器/触头类型 底部
板上高度 3.6mm
针脚数 12pin
扁平柔性类型 FFC,FPC
外壳颜色 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FH12-12S-0.5SVA(54)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-12S-0.5SVA(54)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-12S-0.5SVA(54) FH12-12S-0.5SVA(54)数据手册

FH12-12S-0.5SVA(54)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4194 ¥ 3.712
3000+ $ 0.4157 ¥ 3.6789
库存: 47000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3712
