QR/P4-40P-C(21)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: QR/P4-40P-C(21)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 外壳 QR/P4-40P-C(21)

QR/P4-40P-C(21)概述

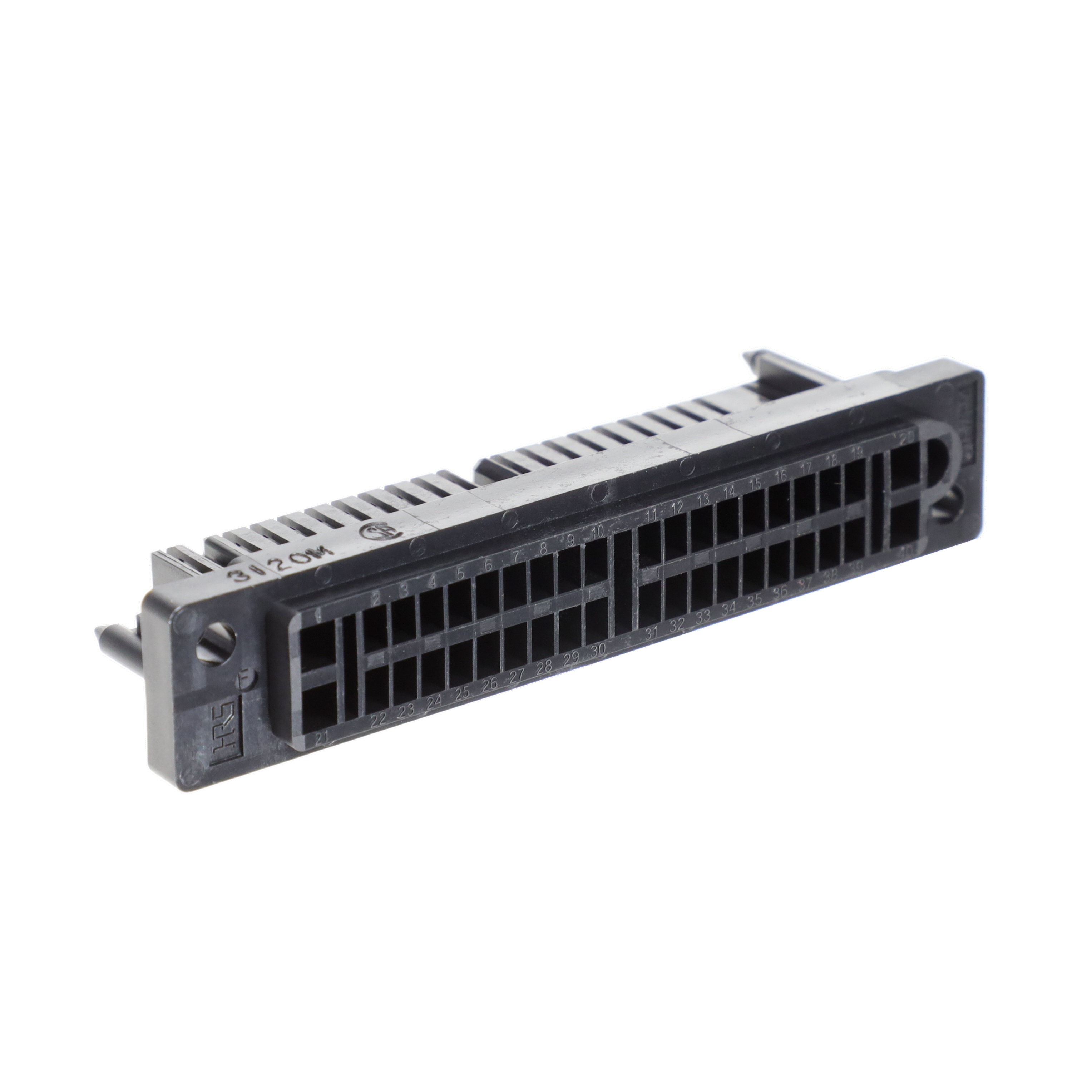

    QR/P4 系列小矩形高引脚数架面板式压接连接器

    产品简介


    QR/P4 系列是针对机柜和面板应用的小型矩形多引脚计压接连接器。作为 QR/P 和 QR/P1 系列的紧凑版本,QR/P4 系列旨在提供更高的密度安装能力。此系列产品广泛应用于通信、工业自动化、医疗设备及各种需要高密度连接的应用场合。

    技术参数


    - 引脚数量:8, 12, 16, 24, 32 和 40。
    - 额定电流:
    - 功率:最大 3A(20AWG)
    - 信号:最大 1A
    - 额定电压:
    - 功率:交流 300V,直流 300V
    - 信号:交流 250V,直流 125V(信号端子为 150V 直流)
    - 接触电阻:
    - 功率接触:最大 15mΩ(直流 1A)
    - 信号接触:最大 15mΩ(直流 1A)
    - 绝缘电阻:最小 5000MΩ(500V 直流)
    - 耐电压:
    - 功率:交流 2000V,持续 1 分钟
    - 信号:交流 500V,持续 1 分钟
    - 安全标准:UL, CSA, TÜV
    - 工作温度范围:-10°C 至 +60°C

    产品特点和优势


    - 插针设计:可实现大有效的插入长度。
    - 引导针和壳体一体化:节省空间的设计。
    - 阶梯螺丝:实现浮动设计,适应不同的安装需求。
    - 认证:通过 UL, CSA 和 TÜV 认证。

    应用案例和使用建议


    QR/P4 系列适用于多种高密度连接需求的应用场景,如电信设备、工业自动化系统、医疗器械等。具体使用时,应注意选择合适类型的电缆进行连接。此外,对于高可靠性的应用场合(如汽车、医疗设备、公共基础设施等),建议提前与销售代表联系以获得专业指导。

    兼容性和支持


    - 电缆兼容性:根据不同的引脚数量,适用于 20 到 28 AWG 的电缆。
    - 工具支持:提供手动和自动压接工具及拔针工具。

    常见问题与解决方案


    1. Q: 插针的连接可靠性如何保证?
    - A: 使用阶梯螺丝实现浮动设计,确保连接可靠性。
    2. Q: 如何正确选择电缆?
    - A: 根据引脚数量选择相应类型的电缆,推荐使用符合规范的电缆进行连接。
    3. Q: 该产品是否支持高温环境?
    - A: 工作温度范围为 -10°C 至 +60°C,可在该范围内稳定运行。

    总结和推荐


    QR/P4 系列连接器具有高密度安装能力和优良的电气特性,适用于多种高密度连接需求的应用场景。其独特的优势在于灵活的浮动设计和高可靠性,能够满足大部分现代设备的需求。对于追求高性能和高密度连接的应用,强烈推荐选用该系列产品。

QR/P4-40P-C(21)参数

参数
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

QR/P4-40P-C(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P4-40P-C(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P4-40P-C(21) QR/P4-40P-C(21)数据手册

QR/P4-40P-C(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
