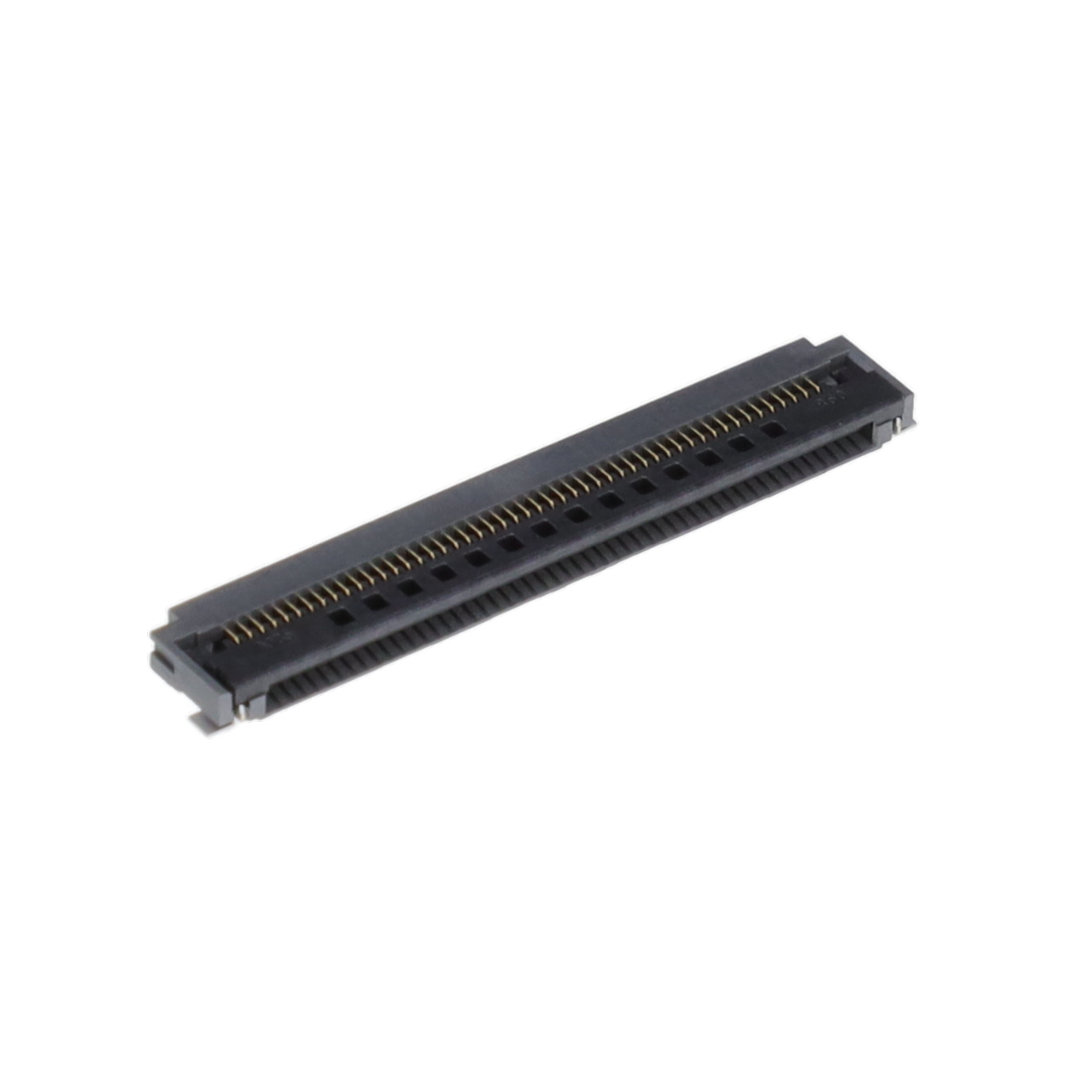

FH52K-50S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Conn FFC/FPC Connector F 50 POS 0.5mm Solder RA SMD T/R
供应商型号: 10B-4399226-4
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH52K-50S-0.5SH(99)

FH52K-50S-0.5SH(99)概述


    产品简介


    FH52 系列 FPC/FFC ZIF 连接器是为适应现代电子产品中对高接触密度及稳固连接的需求而设计的产品。它适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC),能够提供可靠的电气连接。FH52系列具有多样化的型号,以满足不同应用场景的需求,例如消费电子、汽车电子、工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5A(通过所有触点时建议降至70%) |
    | 额定电压 | 50V AC rms |
    | 工作温度范围 | -40°C 至 +105°C(FH52K为-40°C至+125°C) |
    | 操作湿度范围 | 相对湿度90%,无冷凝 |
    | 储存温度范围 | -10°C 至 +50°C |
    | 储存湿度范围 | 相对湿度90%,无冷凝 |
    | 适应的FPC/FFC厚度 | 0.3 ± 0.05mm |
    | 绝缘电阻 | ≥500MΩ@100V DC |
    | 耐压 | 150V AC rms/1分钟 |
    | 接触电阻 | ≤50mΩ(包括FPC/FFC导体电阻) |
    | 插拔次数 | 20次以上(不损坏、不裂缝、不移位) |

    产品特点和优势


    1. 可靠的连接和坚固的结构
    - 采用先进的FPC定位机制确保可靠性。
    - 牢固的设计确保连接的稳定性和耐用性。
    2. 产品变种满足多样需求
    - FH52E:长金属附件型,便于视觉检查焊点。
    - FH52K:长金属附件型,耐125°C高温,适合严苛的汽车应用。
    - FH52T:长金属附件型,双点接触结构,减少因灰尘引起的故障。
    3. 简化操作
    - 使用翻转锁扣结构,操作简便,力需更小,有明显的触觉反馈。
    4. 加强的保持力
    - 侧抓技术结合带标签的FPC/FFC,增加水平方向的保持力。
    5. 支持标准0.3mm厚的FPC/FFC
    - 该产品易于制造且具有卓越的插入性能。
    6. 全模具结构有助于PCB布局
    - 这款连接器的底部完全被模制结构包裹,保护接触点并避免限制PCB布线和设计。
    7. 无卤素
    - 所有材料均符合无卤素标准。
    8. 支持自动插件机装配
    - 适用于自动贴片机的包装方式(每盘3000个)。
    9. 多种包装选择
    - 标准包装为每盘3000个,也提供每盘500个的包装(外径为180mm)。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:FH52K系列产品因其耐高温性能,适用于汽车引擎室中的高温环境。
    - 消费电子产品:FH52系列广泛应用于笔记本电脑、智能手机和平板电脑等设备,提供稳定可靠的连接。
    使用建议
    - 在进行焊接时,应确保焊点质量以维持可靠连接。
    - 在组装过程中,可以利用翻转锁扣结构简化操作,提高工作效率。
    - 对于需要高可靠性应用,如汽车电子,建议联系供应商以获取进一步的信息和定制服务。

    兼容性和支持


    FH52系列支持自动插件机装配,兼容常见的贴片机,适合大规模生产。制造商提供详细的安装指南和技术支持服务,确保用户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    问题1:如何确保连接器的长期可靠性?
    解决方案: 定期进行检查和维护,确保连接器没有磨损或损坏,并按规范进行焊接操作。
    问题2:如何正确处理高温环境下的连接器?
    解决方案: 使用FH52K系列连接器,因为它能承受高达125°C的工作温度。
    问题3:如何简化组装过程?
    解决方案: 利用FH52系列的翻转锁扣结构,简化连接器的插入和拆卸过程,提高效率。

    总结和推荐


    总结:
    FH52系列FPC/FFC ZIF连接器以其可靠的连接能力、多样化的应用选项以及出色的性能,使其成为各行业特别是汽车电子和消费电子领域的理想选择。独特的设计和多种变种使得它在复杂的应用环境中表现出色。
    推荐:
    鉴于其卓越的可靠性和多功能性,强烈推荐FH52系列连接器用于需要高度稳定和可靠连接的各类电子产品。对于特殊环境或高性能要求的应用,建议考虑FH52K和FH52T系列。

FH52K-50S-0.5SH(99)参数

参数
板上高度 -
端接 -
额定电流 -
触头镀层 -
间距 -
连接器/触头类型 -
外壳颜色 -
扁平柔性类型 -
针脚数 -
包装方式 卷带包装
