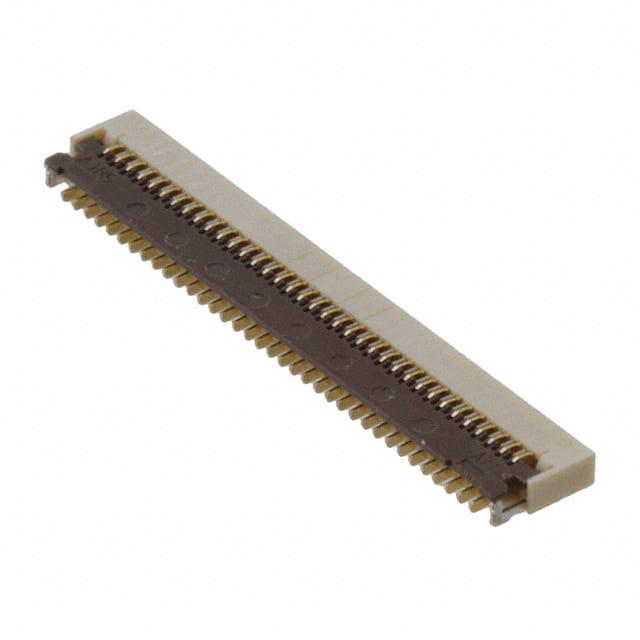

FH43B-71S-0.2SHW(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 200μm 71pin 米黄色 880μm FPC 200mA 金 底部 贴片安装
供应商型号: JY-FH43B-71S-0.2SHW(99)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH43B-71S-0.2SHW(99)

FH43B-71S-0.2SHW(99)概述

    # 高品质柔性印刷电路连接器——FH43BW/FH43MW系列

    产品简介


    FH43BW/FH43MW系列是富士电机公司推出的0.2mm/0.25mm间距、0.9mm高度的柔性印刷电路(FPC)连接器。这些连接器主要用于需要高密度安装且占用空间小的应用场景,广泛应用于消费电子、汽车电子和通信设备等领域。

    技术参数


    基本参数
    - 连接器类型:FPC连接器
    - 型号:FH43BW/FH43MW
    - 间距:0.2mm/0.25mm
    - 高度:0.9mm
    - 重量减轻:55%
    - 占用面积减少:45%
    电气特性
    - 额定电流:DC 0.2A
    - 额定电压:AC 30Vrms
    - 工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+50°C
    - 推荐FPC厚度:0.2mm ±0.02
    - 耐压:无火花闪络或击穿,90VAC持续1分钟
    - 接触电阻:最大100mΩ
    - 插拔寿命:10次循环
    - 传输标准:eDP (ver. 1.3), MIPI (D-PHY), HDMI (ver 1.3), USB (3.0)
    其他特性
    - 阻抗:200ps上升时间下为97.2Ω至100.6Ω
    - 防水等级:相对湿度90%,不应有凝结现象
    - 防震性能:无电气中断1µ以上
    - 防冲击性能:无电气中断1µ以上
    - 耐热性能:无明显变形或接头松动

    产品特点和优势


    1. 超薄设计:FH43BW/FH43MW系列采用0.2mm间距设计,整体高度仅0.9mm,大幅节省空间。
    2. 易于安装:PCB端子间距0.4mm,有助于简化安装过程。
    3. 高速传输:利用相同的接触偶(奇数-奇数或偶数-偶数)以提供卓越的传输特性。
    4. 集成结构:底部全包覆结构,保护内部触点,不受限制地进行PCB布局设计。
    5. 方便操作:一触式旋转零插入力(ZIF)机制,操作简便,轻便操作即完成。
    6. 耐用材料:Halogen-Free材料,符合环保标准,确保长时间稳定使用。

    应用案例和使用建议


    应用案例
    - 消费电子:用于智能手机和平板电脑中。
    - 汽车电子:可用于导航系统及车载显示模块中。
    - 通信设备:在路由器和基站中作为信号传输连接器使用。
    使用建议
    - 插接时注意事项:插入FPC时,必须小心缓慢旋转打开定位锁,避免过度操作造成损坏。
    - 正确操作:确保金属夹具对准FPC位置,避免角度不当导致误插。

    兼容性和支持


    - 兼容性:适用于多种型号的柔性印刷电路板(FPC),并能支持多种传输协议如eDP、MIPI、HDMI和USB。
    - 支持和服务:富士电机提供全面的技术支持和售后服务,确保产品长期稳定运行。

    常见问题与解决方案


    - 问题1:插拔过程中接触不良
    - 解决方案:检查插头和插座之间的连接是否紧密,重新插入确保正确对齐。
    - 问题2:操作过程中出现振动或倾斜
    - 解决方案:按正确的旋转方式操作,并确保负载均匀分布,避免倾斜。

    总结和推荐


    FH43BW/FH43MW系列柔性印刷电路连接器凭借其高效的空间利用率、优异的电气特性和良好的可靠性,在多种应用场景中表现出色。尤其适合于需要高密度安装的小型电子设备。因此,强烈推荐给需要高性能连接解决方案的设计工程师和制造商。

FH43B-71S-0.2SHW(99)参数

参数
间距 200μm
连接器/触头类型 底部
触头镀层
外壳颜色 米黄色
针脚数 71pin
额定电流 200mA
端接 焊盘
扁平柔性类型 FPC
板上高度 880μm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装
