FH19SC-20S-0.5SH(09)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 20pin 米黄色 950μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: JY-FH19SC-20S-0.5SH(09)
供应商: 云汉优选
标准整包数: 1

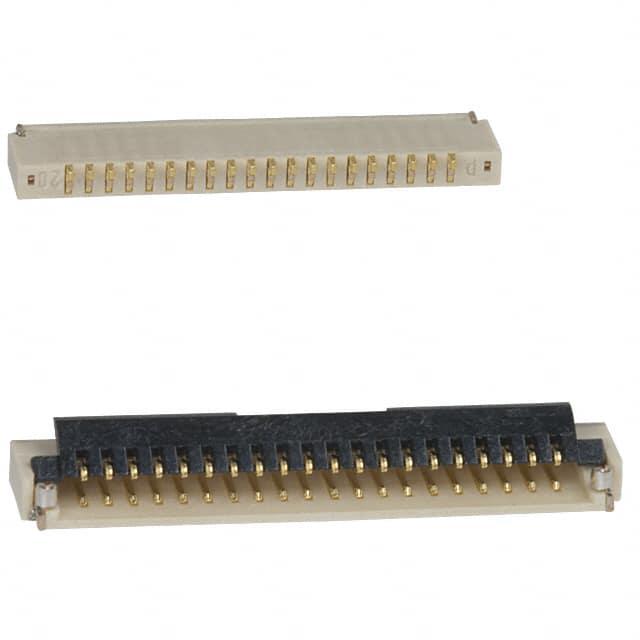

HIROSE ELECTRIC FFC/FPC连接器 FH19SC-20S-0.5SH(09)

FH19SC-20S-0.5SH(09)概述


    产品简介


    FH19C & FH19SC系列 FPC/FFC连接器
    FH19C和FH19SC系列连接器是为满足便携式设备和个人移动设备的需求而设计的低轮廓(0.5mm间距)柔性印刷电路(FPC)和柔性扁平电缆(FFC)零组件。这些连接器具有高密度、高可靠性以及小体积的特点,特别适合于要求紧凑设计的应用场合。

    技术参数


    - 电流额定值:0.5 A(当所有触点通过电流时,实际使用电流不超过额定值的70%)
    - 电压额定值:50 V AC
    - 工作温度范围:-55°C到+85°C(包括电流引起的温升)
    - 存储温度范围:-10°C到+50°C
    - 接触电阻:最大100 mΩ
    - 绝缘电阻:最小500 MΩ @ 100 V DC
    - 耐压强度:150 V AC/1分钟无闪络或绝缘击穿
    - 振动耐受性:最大100 mΩ(接触电阻),无损伤、裂缝或零件脱落
    - 冲击耐受性:最大100 mΩ(接触电阻),无损伤、裂缝或零件脱落
    - 湿度耐受性:接触电阻最大100 mΩ(稳态),绝缘电阻最小100 MΩ

    产品特点和优势


    - 小型化设计:0.5mm间距,高度仅为0.9mm,适合便携式和移动设备的小型化需求。
    - 减少板面占用:与传统连接器相比,PCB面积减少约48%,重量减轻约78%。
    - 方便的操作:采用Flip-Lock机构确保容易且可靠的插入操作。
    - 广泛的适用性:可以处理厚度为0.2mm和0.3mm的FPC/FFC,支持高达50个接触点。
    - 便于自动化生产:提供标准卷带包装,适合真空拾取和放置,每卷可容纳5000个连接器。

    应用案例和使用建议


    应用案例:
    FH19C和FH19SC系列连接器广泛应用于智能手机、平板电脑、智能穿戴设备等便携式设备中。例如,在智能手机内部的屏幕与主板之间的连接中,这些连接器提供了可靠的数据传输路径。
    使用建议:
    - 在插入FPC/FFC时,请勿施加过大的压力,以免损坏连接器。
    - 插入后确保FPC/FFC完全平行插入并紧贴安装表面,以保证良好的接触。
    - 避免频繁拔插,尤其是对于需要连续或重复拉伸或弯曲的FPC/FFC,应确保力不直接传递到连接器上。

    兼容性和支持


    - 兼容性:FH19C和FH19SC系列连接器与市面上多种FPC/FFC型号兼容,如单面和双面FPC以及各种厚度的FFC。
    - 支持和服务:Hirose公司提供详细的技术文档、样品请求及技术支持服务,以帮助客户顺利进行产品开发和测试。

    常见问题与解决方案


    - Q:插入时如何避免损坏?
    - A:请确保FPC/FFC平行插入,插入过程中不要强行用力,同时注意插入的角度和力度。

    - Q:接触电阻异常如何处理?
    - A:首先检查连接器是否正确安装且FPC/FFC已正确插入。如果仍然存在问题,可能是由于过度震动或冲击导致,需进一步检查是否有物理损伤。

    总结和推荐


    FH19C和FH19SC系列连接器以其紧凑的设计、卓越的性能以及广泛的应用领域,在便携式电子设备中展现出了极高的价值。它们不仅能够满足高密度、高可靠性的需求,还具备良好的兼容性和易于自动化生产的特性。因此,对于追求高性能、紧凑设计的电子产品,FH19C和FH19SC系列连接器是理想的选择。

FH19SC-20S-0.5SH(09)参数

参数
间距 500μm
触头镀层
针脚数 20pin
扁平柔性类型 FFC,FPC
额定电流 500mA
板上高度 950μm
外壳颜色 米黄色
连接器/触头类型 底部
端接 焊盘
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH19SC-20S-0.5SH(09)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH19SC-20S-0.5SH(09)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH19SC-20S-0.5SH(09) FH19SC-20S-0.5SH(09)数据手册

FH19SC-20S-0.5SH(09)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.679
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.67
