FH52E-30S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 30pin 灰色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 20.1mm(长度)*5.7mm(高度)
供应商型号: 798-FH52E-30S0.5SH99
供应商: Mouser
标准整包数: 1

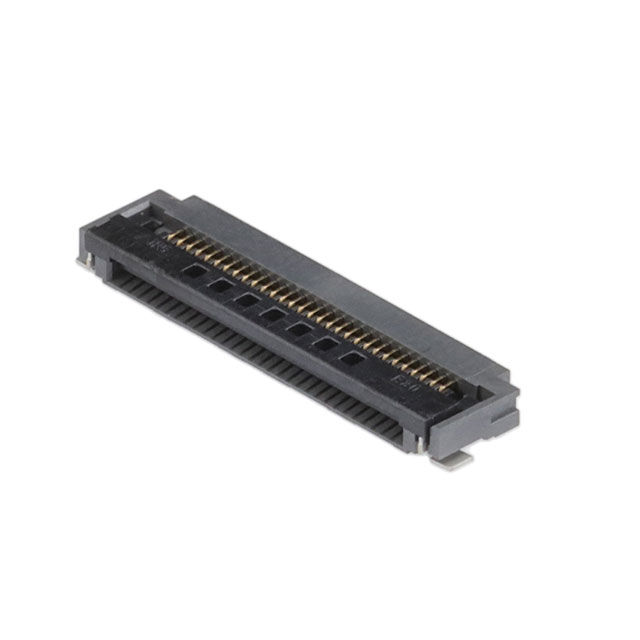

HIROSE ELECTRIC FFC/FPC连接器 FH52E-30S-0.5SH(99)

FH52E-30S-0.5SH(99)概述

    FH52 系列 FPC/FFC ZIF 连接器

    产品简介


    FH52系列连接器是一款高性能的柔性印刷电路板(FPC)和柔性扁平电缆(FFC)零插入力(ZIF)连接器。该系列具有多种变体,能够满足不同应用的需求,包括汽车、消费电子和工业设备等领域。FH52系列以其高可靠性、坚固结构和易于操作的特点脱颖而出。

    技术参数


    - 额定电流:0.5A(注意1)
    - 额定电压:50V AC rms
    - 工作温度范围:-40°C 至 +105°C(注意4)
    - 存储温度范围:-10°C 至 +50°C(注意3)
    - 湿度范围:相对湿度90%(无冷凝)
    - 适配FPC/FFC厚度:0.3 ± 0.05mm

    产品特点和优势


    1. 高可靠性和坚固结构:
    - 配备FPC定位机制以确保高可靠性。
    - 结构设计精良,耐用性强。
    2. 多种产品变体:
    - FH52E:长金属件类型,便于焊接后检查。
    - FH52K:长金属件类型,耐热型,适用于高达125°C的严苛汽车要求。
    - FH52T:长金属件类型,双点接触结构,提升可靠性。
    3. 简化操作:
    - 采用翻盖锁结构,易于插拔且所需力小,操作时有清晰的触觉反馈。
    4. 增强保持力:
    - 侧抓技术结合带引线的FPC/FFC提高了水平保持力。
    5. 接受标准0.3mm厚的FPC/FFC:
    - 易于制造,具备卓越的插入性能。
    6. 全封装结构:
    - 底部完全封装保护触点,无需对PCB设计施加限制。
    7. 无卤素材料:
    - 所有材料符合无卤素标准,如IEC 61249-2-21所定义。
    8. 自动贴片兼容性:
    - 提供卷盘式包装,适合自动装配机。
    9. 多种包装选项:
    - 标准包装为每卷3000个,也提供每卷500个的包装(外径为Ø180mm)。

    应用案例和使用建议


    FH52系列广泛应用于各种设备中,例如汽车、消费电子产品和工业控制设备。在要求高可靠性的应用场景中,例如汽车,推荐与制造商代表联系获取更多详细信息。为了提高性能,建议在安装过程中确保正确的固定和对齐,并遵循制造商提供的操作指南。

    兼容性和支持


    FH52系列与其他电子元器件兼容性良好,提供了适合自动装配的卷盘式包装。制造商HIROSE ELECTRIC还提供了技术支持和售后服务,以确保客户获得最佳使用体验。

    常见问题与解决方案


    1. 问题:如何检查焊接质量?
    - 解决方案:对于FH52E型号,由于其金属件延长设计,可以方便地进行视觉检查。
    2. 问题:如何提高保持力?
    - 解决方案:采用侧抓技术和引线,增强水平保持力。
    3. 问题:如何处理高温环境下的稳定性?
    - 解决方案:选择FH52K型号,它具有125°C的耐高温性能,适用于汽车应用。

    总结和推荐


    FH52系列连接器凭借其高可靠性、多功能性和易于操作的特点,在市场上具有很强的竞争力。无论是消费电子还是工业控制应用,这款连接器都表现出了卓越的性能。因此,强烈推荐使用FH52系列连接器来满足您的需求。
    以上是对FH52系列连接器的详细介绍,希望对您选择合适的连接器有所帮助。如需进一步了解或购买,请联系HIROSE ELECTRIC官方渠道。

FH52E-30S-0.5SH(99)参数

参数
额定电流 500mA
外壳颜色 灰色
间距 500μm
板上高度 2mm
触头镀层
针脚数 30pin
端接 焊盘
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
长*宽*高 20.1mm(长度)*5.7mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH52E-30S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH52E-30S-0.5SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH52E-30S-0.5SH(99) FH52E-30S-0.5SH(99)数据手册

FH52E-30S-0.5SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.979 ¥ 33.6225
10+ $ 2.8175 ¥ 22.7727
100+ $ 2.4948 ¥ 21.0811
250+ $ 2.3004 ¥ 19.4384
500+ $ 2.214 ¥ 18.7083
1000+ $ 1.911 ¥ 16.148
库存: 571
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.62
