FH12-34S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距34p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: JY-FH12-34S-0.5SH(55)
供应商: 云汉优选
标准整包数: 1

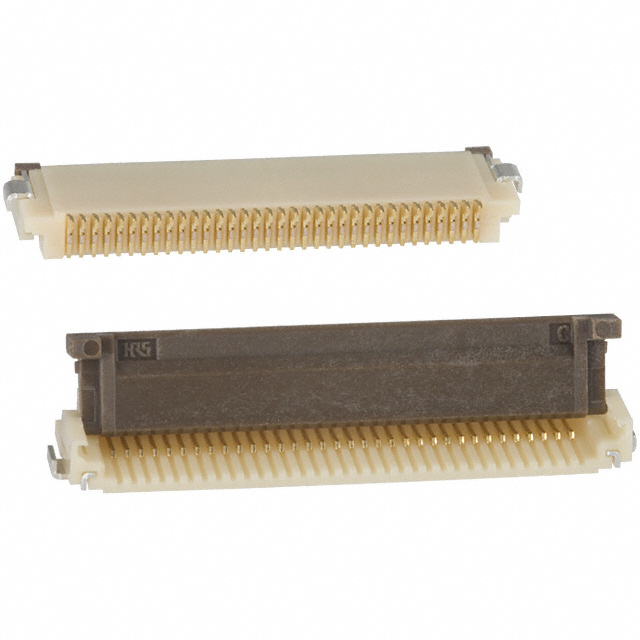

HIROSE ELECTRIC FFC/FPC连接器 FH12-34S-0.5SH(55)

FH12-34S-0.5SH(55)概述

    # FH12系列柔性扁平电缆连接器技术手册

    产品简介


    FH12系列柔性扁平电缆(FPC/FFC)连接器是一种高度可靠的电子元件,主要用于柔性电路板和其他需要高密度布线的应用场景。该系列产品包括0.5mm和1mm两种型号,适用于不同的应用需求。这些连接器具有优异的接触性能、高强度耐用性和易于操作的设计特点,是消费电子、通信设备、医疗设备等多个行业不可或缺的关键组件。

    技术参数


    额定参数
    - 电流承载能力:0.5A DC(注意1)
    - 工作温度范围:-40℃到+85℃(注意2)
    - 储存温度范围:-10℃到+50℃(注意3)
    - 电压额定值:50V AC
    - 工作湿度范围:相对湿度最大90%,非凝露条件
    - 储存湿度范围:相对湿度最大90%,非凝露条件
    接触规格
    - 适应的FPC/FFC厚度:0.3±0.05mm
    - 金镀层
    注意事项
    1. 当通过所有接触点传递电流时,应使用电流额定值的70%。
    2. 包含由电流引起的温度升高。
    3. “储存”指的是长时间存储前安装和使用的产品。操作温度范围和湿度范围涵盖已安装连接器在存储、运输期间的非导电条件。

    产品特点和优势


    1. 旋转式一次操作零插拔力机制:该机制操作更简单,仅需轻力即可完成。
    2. 清晰的手动点击反馈:成功完成配对过程后提供明显的手动点击反馈。
    3. 支持高密度安装:FH12系列的一次操作零插拔力系统所需的安装空间比滑动锁紧连接器更小,可安装在PCB中心。
    4. 顶部接触、底部接触和垂直安装三种类型:根据具体应用选择不同类型的连接器。
    5. 1mm间距产品:除了0.5mm间距外,还提供1mm间距的产品。
    6. 加固的操作杠杆:30、40、45、50和53引脚数量的FH12S版本提供加固的操作杠杆,以额外保障安全性。

    应用案例和使用建议


    应用场景
    - 消费电子设备:手机、平板电脑
    - 通信设备:路由器、交换机
    - 医疗设备:医疗器械接口
    使用建议
    1. 在插入FPC/FFC时要保持垂直对准,避免斜向插入。
    2. 确保完全插入并固定到位,防止半插入导致的接触问题。
    3. 在拆除FPC/FFC时轻轻提起操作杠杆,避免强行拉扯,以防损坏连接器。

    兼容性和支持


    - 兼容性:FH12系列连接器与各种柔性电路板和扁平电缆兼容。
    - 厂商支持:请咨询Hirose Electric Co., Ltd. 获取详细的技术支持和维护服务。

    常见问题与解决方案


    1. Q:如何正确插入FPC/FFC?
    - A:首先提起操作杠杆,然后垂直插入FPC/FFC至完全插入状态,最后旋转下压操作杠杆直至闭合。
    2. Q:如何移除FPC/FFC?
    - A:提起操作杠杆,然后小心地取出FPC/FFC,避免任何过度倾斜操作。
    3. Q:如果FPC/FFC未完全插入会怎样?
    - A:未完全插入可能导致连接不良,甚至损害连接器。务必确保完全插入。

    总结和推荐


    FH12系列柔性扁平电缆连接器是一款性能卓越、结构紧凑的电子元件,特别适合高密度布线需求。其坚固耐用、操作简便的特点使其在多个行业得到了广泛应用。如果你正在寻找一种可靠且高效的连接器来提升你的电子产品性能,FH12系列无疑是最佳选择之一。我们强烈推荐这款产品给需要高可靠性连接解决方案的工程师和技术人员。

FH12-34S-0.5SH(55)参数

参数
扁平柔性类型 FFC,FPC
针脚数 34pin
额定电流 500mA
端接 焊盘
外壳颜色 米黄色
连接器/触头类型 底部
触头镀层
板上高度 2mm
间距 500μm
长*宽*高 21.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-34S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-34S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-34S-0.5SH(55) FH12-34S-0.5SH(55)数据手册

FH12-34S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
