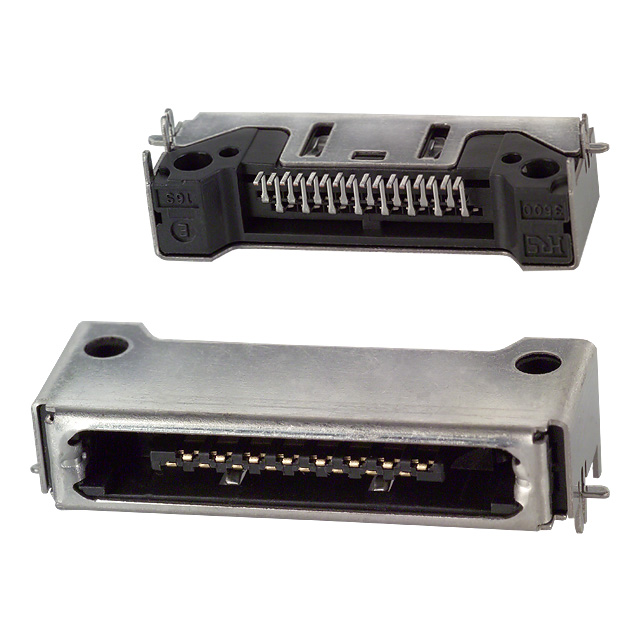

3560-16S(50)

产品分类:
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.8mm间距16p单排排母, 35系列, 直角
供应商型号: 3560-16S(50)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC  3560-16S(50)

3560-16S(50)概述

    # 长寿命I/O连接器:3500系列

    产品简介


    3500系列长寿命I/O连接器专为便携式终端设备设计,包括手持终端、PDA设备、笔记本电脑、移动通信设备、办公自动化设备、测量仪器等。该系列连接器具有卓越的插拔耐久性(可达20,000次),确保长时间稳定运行。

    技术参数


    - 工作温度范围:-40°C至+85°C
    - 额定电压:125VAC
    - 额定电流:1A
    - 绝缘电阻:≥1,000MΩ/250VDC
    - 耐压:350VAC持续1分钟
    - 接触电阻:≤40mΩ
    - 插拔寿命:20,000次

    产品特点和优势


    - 高可靠度:采用双触点风箱结构的接触方式,提供长期稳定的连接。
    - 抗力性能:配备快速锁紧系统,可以减轻强制拔出时产生的应力,增强了连接器的外部抗力。
    - 轻量化设计:重量仅为约2克(16芯插座),有助于减少终端设备的整体尺寸和重量。
    - 电磁干扰保护:金属壳体提供了有效的EMI保护。
    - 静电放电保护:金属外壳提供ESD保护,而非仅靠盖子。
    - 便捷安装:单行0.8mm间距SMT贴装,易于安装。
    - 宽泛的选择范围:板厚选择范围从0.8mm到1.6mm。

    应用案例和使用建议


    应用案例
    3500系列连接器适用于多种场景,例如手持终端、PDA设备、笔记本电脑等。这种连接器被广泛应用于便携式设备,以满足用户对轻量化和高可靠性的需求。
    使用建议
    - 环境适应性:由于其宽泛的工作温度范围,这款连接器可以在各种环境中稳定工作,适合恶劣条件下的使用。
    - 安装注意事项:在进行焊接安装时,需注意正确的焊接位置和焊接方法;在需要额外固定的情况下,可使用M2螺丝进行加固。
    - 清洁维护:定期清理连接器表面,避免灰尘和杂质积累,影响其正常工作。

    兼容性和支持


    - 兼容性:该系列连接器与其他电子元件及设备高度兼容,特别是在符合RoHS标准的电路板上表现良好。
    - 支持服务:厂商提供详细的安装指南和技术文档支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - Q1:插拔寿命如何保证?
    - A1:通过使用高可靠的双触点风箱结构和强化的锁紧系统,确保了高达20,000次的插拔寿命。

    - Q2:如何判断连接器是否正常工作?
    - A2:通过测量接触电阻(≤40mΩ)来判断连接器是否正常工作。若电阻值超标,则可能需要检查连接器或更换新的连接器。

    总结和推荐


    3500系列长寿命I/O连接器凭借其卓越的插拔耐久性、轻量化设计和高效能的EMI/ESD保护,成为市场上高性能的电子元件之一。它适用于多种便携式终端设备,并且提供了广泛的板厚选择范围。因此,我们强烈推荐使用这款连接器,尤其是在需要高可靠性和耐用性的场合。

3560-16S(50)参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘,袋装
