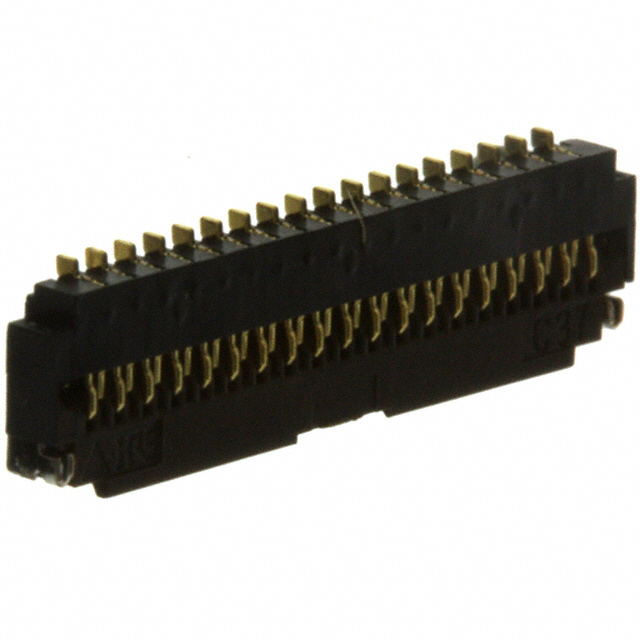

FH26W-37S-0.3SHW(60)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 37pin 黑色 1mm FPC 200mA 金 底部 SMD,P=0.3mm,卧贴 贴片安装
供应商型号: 798-FH26W37S03SHW60
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH26W-37S-0.3SHW(60)

FH26W-37S-0.3SHW(60)概述


    产品简介


    产品类型: 0.3毫米间距柔性印刷电路(FPC)连接器
    主要功能: 这款0.3毫米间距的FPC连接器适用于需要高密度布线和紧凑设计的应用场合,提供稳固可靠的连接。
    应用领域: 广泛应用于消费电子产品、工业自动化、医疗设备及通信设备等领域,特别适合需要节省空间的设计方案。

    技术参数


    - 连接器高度: 1.0毫米
    - 连接器宽度: 3.2毫米
    - 接触间距: 0.3毫米
    - 操作温度范围: -55°C至+85°C
    - 电压等级: 30V AC
    - 额定电流: 0.2A DC(所有触点同时通过电流时,使用70%额定电流)
    - 振动测试: 频率10Hz至55Hz,单振幅0.75mm,10个周期
    - 冲击测试: 加速度981m/s²,持续时间6ms,正弦半波形,每个轴3个周期
    - 防潮性: 96小时40°C±2°C、相对湿度90%至95%,无冷凝现象

    产品特点和优势


    - 超薄设计: 仅1.0毫米高度,比同类产品体积缩小30%,重量减轻40%。
    - 简易安装: 双面引脚间距为0.6毫米,简化了安装过程。
    - 完全模具化结构: 底部完全密封的结构保护了触点,增加了PCB布局的灵活性。
    - 旋转式零插拔力(ZIF)机制: 操作简便,插入过程轻便且有清晰的反馈声。
    - 环保材料: 符合无卤素标准,有害物质含量低于IEC61249-2-21规定的最大值。
    - 兼容自动装配: 可以在自动贴片机上使用,减少人工成本。

    应用案例和使用建议


    应用场景:
    这款连接器广泛用于智能手机、平板电脑、智能穿戴设备等小型电子产品中,因为这些设备对空间利用率有很高的要求。
    使用建议:
    - 确保FPC插入时与板面平行,垂直于连接器,避免角插入导致接触不良。
    - 插入后不要移动FPC,直至闭合锁扣。
    - 使用玻璃纤维增强的FPC基材可提高结构稳定性,避免在焊接过程中变形。

    兼容性和支持


    - 兼容性: 该产品与标准厚度0.2毫米的FPC兼容,可与自动装配机器兼容使用。
    - 厂商支持: 提供详细的安装指南和技术文档,支持长期的产品咨询和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | FPC无法正确插入 | 检查FPC和连接器是否对齐,确保没有弯曲或损坏。 |
    | 连接不稳定 | 检查是否有充分焊接,确认FPC和连接器牢固结合。 |
    | 损坏接触点 | 避免过度施加力量,确保按照正确的操作步骤进行插拔。 |

    总结和推荐


    综合评估: 这款0.3毫米间距的FPC连接器以其超薄设计、简易安装和出色的机械强度在市场上脱颖而出。它适用于对空间有严格限制的应用场合,如消费类电子设备和通信设备。鉴于其高可靠性、长寿命和广泛的适用性,我们强烈推荐使用。
    通过结合上述各项优点和详细的技术参数,可以明确这款产品在设计、制造及应用方面的卓越表现,无疑成为市场上一个值得信赖的选择。

FH26W-37S-0.3SHW(60)参数

参数
触头镀层
板上高度 1mm
扁平柔性类型 FPC
间距 300μm
端接 焊盘
针脚数 37pin
额定电流 200mA
外壳颜色 黑色
连接器/触头类型 底部
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
