首页  >  产品百科  >  FH12-26S-1SH(55)

FH12-26S-1SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 1mm 26pin 米黄色 2mm FFC,FPC 500mA 金 底部 SMD,P=1mm,卧贴 贴片安装
供应商型号: ET-2427721
供应商: 海外现货
标准整包数: 10

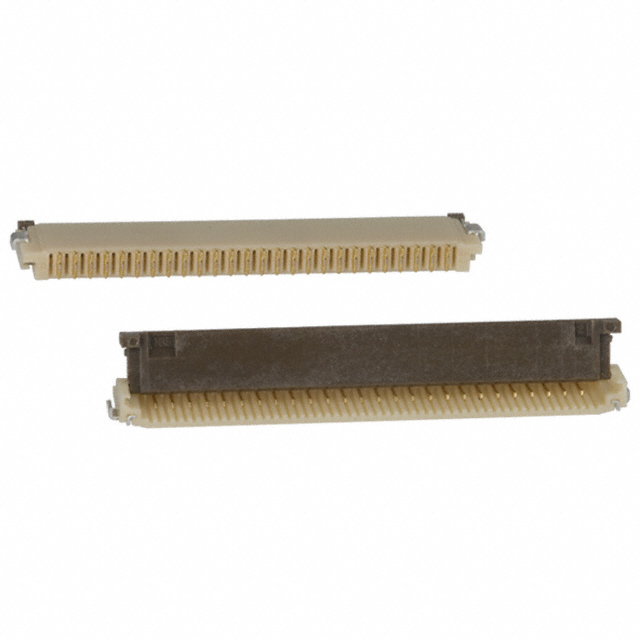

HIROSE ELECTRIC FFC/FPC连接器 FH12-26S-1SH(55)

FH12-26S-1SH(55)概述

    FH12 系列产品技术手册

    产品简介


    FH12 系列是0.5毫米和1毫米间距的柔性印刷电路/柔性扁平电缆(FPC/FFC)连接器,适用于各种电子产品和设备中。其主要功能包括:提供易于操作的一触式旋转零插入力机制(ZIF)、提供清晰的触觉反馈、支持高密度安装、具备多种连接类型选择(顶接触型、底接触型和垂直安装型)。

    技术参数


    - 电流额定值:0.5A DC(当通过所有触点传输电流时,建议使用电流额定值的70%)
    - 电压额定值:50V AC
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-10°C 到 +50°C
    - 工作湿度范围:相对湿度最大90%
    - 适应性FPC/FFC接触规格:厚度为0.3±0.05毫米,镀金处理

    产品特点和优势


    - 一触式旋转零插入力机制:易于操作且仅需轻力即可完成。
    - 清晰的触觉反馈:确保插入过程的顺利完成。
    - 高密度安装支持:相比滑动锁紧连接器,可节省更多空间,方便中心位置安装于PCB板上。
    - 多样化连接类型:提供顶接触型、底接触型和垂直安装型三种选择。
    - 1毫米间距产品:除了0.5毫米间距的连接器外,还提供1毫米间距的产品。
    - 加固的操作杠杆:30至53针脚数量的产品采用加固的操作杠杆,提供额外的安全保障,防止操作杠杆断裂。

    应用案例和使用建议


    FH12 系列连接器广泛应用于移动电话、笔记本电脑、平板电脑以及其他需要高密度安装和小体积连接的便携设备中。在实际使用过程中,需要确保按照手册中的步骤正确安装和拔出FPC/FFC线缆。以下是一些建议:
    - 安装建议:避免使用尖锐工具来释放锁紧装置,以免造成接触变形。安装时保持垂直,避免接触点受到过度摩擦。
    - 拆卸建议:拆卸时轻柔操作,避免因不当操作导致的锁紧机构损坏。

    兼容性和支持


    FH12系列连接器在设计上具有良好的兼容性,可以与多种电子元器件或设备配合使用。厂商提供了详细的技术支持文档和测试条件,包括温度曲线参考、焊接方法和焊膏推荐,以确保最佳的使用效果。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些用户可能遇到的问题及其解决办法:
    - 问题:无法正常插入FPC/FFC线缆。
    - 解决方案:检查是否有灰尘或异物堵塞插槽,确保线缆对齐正确并垂直插入。
    - 问题:锁紧机构失效。
    - 解决方案:检查是否有过度外力施加在锁紧机构上,必要时重新插入并按正确步骤操作。

    总结和推荐


    总体而言,FH12系列连接器在设计和功能上表现卓越,特别是在高密度安装和支持多种连接类型的灵活性方面具有显著优势。其坚固耐用的设计和广泛的适用性使其成为市场上极具竞争力的产品。因此,对于需要高可靠性连接的应用场景,强烈推荐使用FH12系列连接器。

FH12-26S-1SH(55)参数

参数
扁平柔性类型 FFC,FPC
针脚数 26pin
端接 焊盘
额定电流 500mA
连接器/触头类型 底部
触头镀层
间距 1mm
板上高度 2mm
外壳颜色 米黄色
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-26S-1SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-26S-1SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-26S-1SH(55) FH12-26S-1SH(55)数据手册

FH12-26S-1SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.7436 ¥ 6.2833
50+ $ 0.7147 ¥ 6.0396
100+ $ 0.6174 ¥ 5.2173
250+ $ 0.6016 ¥ 5.0839
库存: 1114
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 62.83
