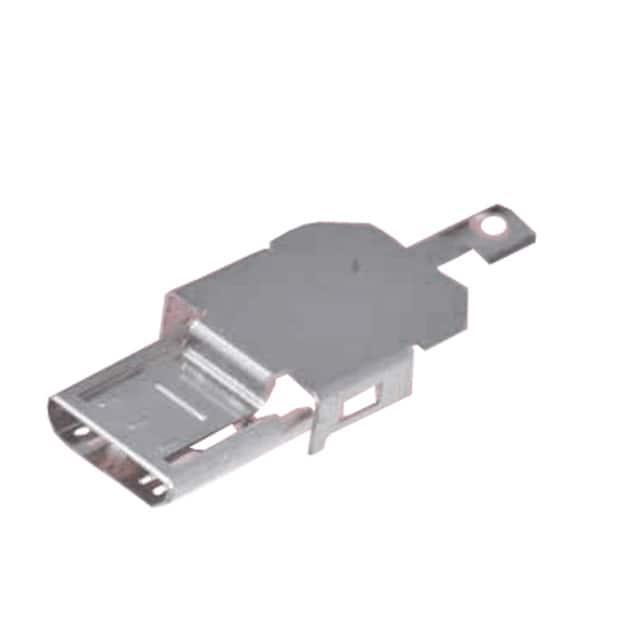

ZX40-B-SLDA

厂牌: HIROSE ELECTRIC
产品描述: 广濑 扩展板, ZX40 系列, TOP 机盖, 使用于ZX40 插头
供应商型号: JY-ZX40-B-SLDA
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 - 配件 ZX40-B-SLDA

ZX40-B-SLDA概述


    产品简介


    ZX Series Micro-USB连接器
    ZX系列是符合USB 2.0标准的小型、高可靠性连接器,可用于各种应用场合。该系列连接器提供了多种安装和接线风格的选择,包括插头(plug)和插座(receptacle),从而适用于不同类型的电子设备和系统。这些连接器具备高速数据传输能力,并且具有较长的使用寿命,能够在多种严苛环境下正常工作。

    技术参数


    - 尺寸:相比标准Mini-USB连接器,ZX系列的尺寸减少了约60%,同时仍然能实现480Mbps的高速数据传输。
    - 接口配置:插头和插座均提供标准、中置和反向安装风格。
    - 额定电流:1A(每个触点),或1.8A(1号和5号触点)以及0.5A(2、3和4号触点)。
    - 电压等级:30V交流电。
    - 工作温度范围:-30°C至+85°C。
    - 存储温度范围:-30°C至+60°C。
    - 接触电阻:最大30毫欧姆(100mA条件下)。
    - 耐压强度:100V交流电/1分钟无击穿现象。
    - 电容:相邻触点之间最大2皮法(AC电压1000Hz条件下)。
    - 耐用性:接触电阻上升不超过初始值的10毫欧,最多可经受10,000次插拔。
    - 总插入/拔出力:插入力最大35牛顿,拔出力最小8牛顿。

    产品特点和优势


    1. 体积小:尺寸减少了60%,特别适合空间有限的应用环境。
    2. 高可靠性:支持USB 2.0高速数据传输,经过多次测试验证其耐用性和稳定性。
    3. 多样化接口配置:提供Micro-B和Micro-AB两种接口类型,并且有不同的安装方式可供选择。
    4. 易于操作:独特的Hirose主动锁扣机制确保了顺畅的操作和长久的使用寿命。
    5. 市场领先地位:Hirose作为首个获得Micro-USB认证的公司之一,保证了产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    ZX系列连接器广泛应用于消费电子设备、汽车电子、医疗设备等领域。例如,在汽车电子领域,它可以用作车载信息娱乐系统的连接端口;在移动设备中,则可以用于充电和数据传输。
    使用建议:
    1. 在使用前,请确保插头和插座均采用同一家供应商的产品以保证良好的兼容性。
    2. 安装过程中要轻柔操作,避免过度外力导致损坏。
    3. 连接时请根据正确的方向进行,不要通过拉动电缆来断开连接。

    兼容性和支持


    该产品与其他标准的Micro-USB接口配件完全兼容,可以无缝对接各种第三方配件。厂商提供了详尽的技术支持文档,以及针对特殊需求的应用指南,帮助客户顺利集成到现有的系统中。

    常见问题与解决方案


    1. 问题:插拔过程中遇到阻力较大。
    解决方案:检查插头和插座是否对准,并确保它们处于正确的方向。如果问题仍然存在,请尝试清洁插针。

    2. 问题:连接不稳定。
    解决方案:确认是否有足够的锁定装置,如果没有,请按照制造商的说明安装适当的锁定组件。

    3. 问题:长时间使用后出现接触不良。
    解决方案:定期清洁连接器的金属部分,保持其干净并减少氧化影响。

    总结和推荐


    综上所述,ZX系列Micro-USB连接器是一款高性能、高可靠性的产品。其紧凑的设计、出色的电气特性和广泛的适用范围使其成为市场上的一颗璀璨明珠。对于需要高质量连接器的用户来说,这款产品无疑是一个值得考虑的选择。鉴于其显著的优势和广泛的应用前景,强烈推荐使用ZX系列连接器。

ZX40-B-SLDA参数

参数
安装方式 板安装,顶部安装
零件状态 在售
包装方式 卷带包装

ZX40-B-SLDA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX40-B-SLDA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 - 配件 HIROSE ELECTRIC ZX40-B-SLDA ZX40-B-SLDA数据手册

ZX40-B-SLDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8198
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.81
直接购买
加入购物车
