首页  >  产品百科  >  ZG05A-2224SCF

ZG05A-2224SCF

厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: ZG05A-2224SCF
供应商: 云汉优选
标准整包数: 10

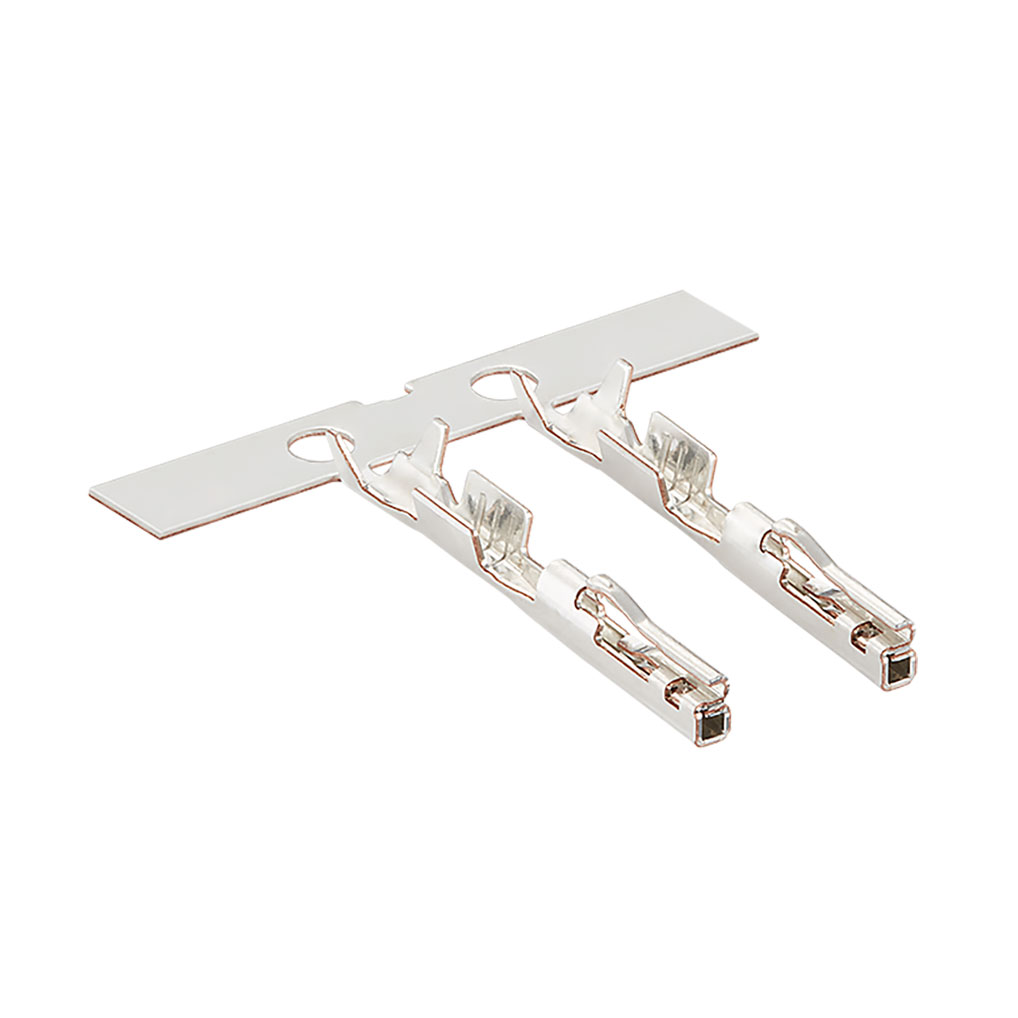

HIROSE ELECTRIC USB/DVI/HDMI 连接器 - 配件 ZG05A-2224SCF

ZG05A-2224SCF概述

    高压线到板连接器 —— ZG05HV 系列

    产品简介


    ZG05HV系列高压线到板连接器是适用于高压应用的高性能电子元器件。该系列产品采用了紧凑的设计,能够在有限的空间内提供可靠的电气连接。主要功能包括支持高电压传输,电击防护设计以及优异的抗震和耐热能力。这些特性使得ZG05HV系列在汽车、医疗仪器、公共基础设施和航空航天等领域得到了广泛应用。

    技术参数


    - 额定电压:1,000V AC/DC
    - 耐压强度:3,000V AC
    - 接触电阻:最大10mΩ(测量条件:1A DC)
    - 绝缘电阻:最小100MΩ(测量条件:1,000V DC)
    - 温度范围:工作温度-40°C至+125°C,储存温度-10°C至+60°C
    - 相对湿度:最大85%,无冷凝
    - 尺寸:0.5(大小),间距3.3mm

    产品特点和优势


    1. 支持高电压:具备1,000V的额定电压和3,000V的耐压强度,满足多种高压应用需求。
    2. 电击防护设计:深度设计提供电击保护,提高了装配安全性,符合IP2X标准。
    3. 高热稳定性:可在高达125°C的温度下工作,适用于高温环境。
    4. 高振动稳定性:采用三点接触设计和双层弹簧结构,增强可靠性,保证在强烈振动下的接触稳定。
    5. 防错插入设计:通过键槽设计防止错误插入,确保正确的装配位置。

    应用案例和使用建议


    应用案例:ZG05HV系列高压线到板连接器广泛应用于汽车工业中,例如电动车的动力系统。此外,它也适用于医疗设备、工业自动化设备等需要高可靠性的场合。
    使用建议:在安装过程中,应遵循推荐的焊接温度曲线,以避免对连接器造成损害。当手动焊接时,应使用温度在280°C至300°C之间的焊铁,并控制焊接时间在2秒以内。

    兼容性和支持


    ZG05HV系列支持标准电缆规格,如22AWG和24AWG。同时提供了配套的工具,如自动压接机、手动压接工具等,确保安装的一致性和可靠性。HIROSE公司提供全方位的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何正确拔出连接器?
    - 解决方案:若难以拔出,建议先轻轻按下解锁机构再尝试拔出,以免损坏连接器。

    - 问题2:在什么情况下应该联系销售代表?
    - 解决方案:在考虑使用非指定电缆或使用未识别工装的情况下,应及时联系销售代表获取专业指导。

    总结和推荐


    ZG05HV系列高压线到板连接器凭借其卓越的高电压支持能力、电击防护设计、高热稳定性和强抗震性能,在高压应用环境中表现出色。该产品的应用场景广泛,特别适合对可靠性要求极高的行业。鉴于其众多优点,我们强烈推荐使用ZG05HV系列连接器。无论是在新项目开发还是现有系统的升级中,ZG05HV都能为您的项目带来更高的安全性和可靠性。

ZG05A-2224SCF参数

参数
包装方式 卷带包装

ZG05A-2224SCF厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZG05A-2224SCF数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 - 配件 HIROSE ELECTRIC ZG05A-2224SCF ZG05A-2224SCF数据手册

ZG05A-2224SCF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.192
1000+ ¥ 0.1711
15000+ ¥ 0.1239
库存: 72400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 19.2
