FH34SRJ-7S-0.5SH(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 7pin 灰色 1mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: FH34SRJ-7S-0.5SH(50)
供应商: 云汉优选
标准整包数: 5000

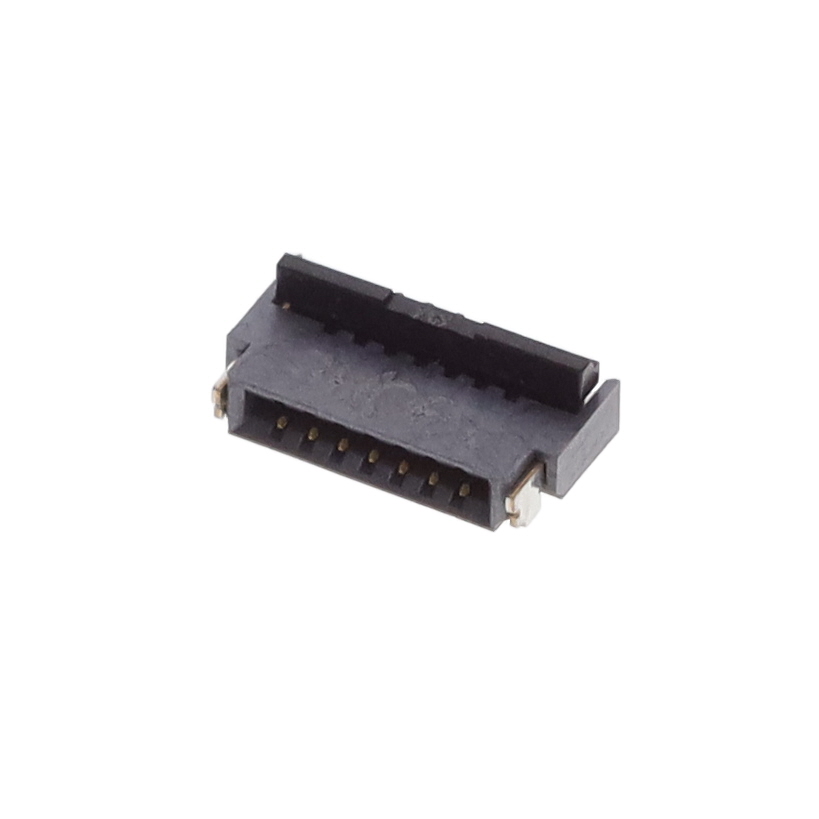

HIROSE ELECTRIC FFC/FPC连接器 FH34SRJ-7S-0.5SH(50)

FH34SRJ-7S-0.5SH(50)概述


    产品简介


    FH34SRJ-S-0.5SH(99) 是由 Hirose Electric Co., Ltd. 生产的一款高性能连接器,专为高可靠性需求设计。该产品主要用于电子设备中,如消费电子产品、工业自动化、汽车电子等。它具有小巧的设计和优异的电气性能,能够确保信号传输的稳定性和耐用性。

    技术参数


    | 参数类别 | 参数名称 | 值 |
    |
    | 工作温度范围 | -55°C 至 105°C |
    | 存储温度范围 | -10°C 至 50°C(包装条件)|
    | 额定电压 | 50 V AC / DC |
    | 湿度范围 | 相对湿度 90% 最大 |
    | 额定电流 | 0.5 A |
    | 适用电缆 | t=0.3±0.03mm,金镀层 |

    产品特点和优势


    FH34SRJ-S-0.5SH(99) 连接器以其卓越的机械特性和电气性能脱颖而出。其关键特点包括:
    - 高可靠性:能够在极端环境下保持稳定的性能。
    - 抗腐蚀性:通过盐雾测试,确保长期使用无腐蚀影响。
    - 耐热性:可在高温条件下正常工作。
    - 易于安装:设计紧凑,适合各种应用场景。

    应用案例和使用建议


    该连接器广泛应用于消费电子、工业控制和汽车电子等领域。例如,在汽车电子中,它可以用于车载显示屏与主机之间的信号传输。为了优化使用效果,建议在安装过程中注意以下几点:
    - 在预测到垂直方向力时,应固定柔性印刷电路板(FPC)。
    - 插入 FPC 后才可关闭致动器,避免接触间隙过小导致插入力增加。

    兼容性和支持


    该产品与其他标准接口兼容良好,且 Hirose Electric 提供全面的技术支持和售后服务,确保用户在使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 确保 FPC 符合规格并正确插入 |
    | 接触电阻异常 | 检查连接器是否清洁,并重新测试 |
    | 插头无法完全闭合 | 检查插头和插座是否有物理损坏 |

    总结和推荐


    综上所述,FH34SRJ-S-0.5SH(99) 连接器凭借其高可靠性、优良的环境适应性和广泛的应用场景,是理想的电子设备连接解决方案。我们强烈推荐此产品给需要高性能连接器的客户,尤其是在高可靠性要求的场合下。

FH34SRJ-7S-0.5SH(50)参数

参数
针脚数 7pin
间距 500μm
额定电流 500mA
板上高度 1mm
外壳颜色 灰色
连接器/触头类型 底部
触头镀层
端接 焊盘
扁平柔性类型 FFC,FPC
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-7S-0.5SH(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-7S-0.5SH(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH34SRJ-7S-0.5SH(50) FH34SRJ-7S-0.5SH(50)数据手册

FH34SRJ-7S-0.5SH(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
