首页  >  产品百科  >  FH12-20S-0.5SH(55)

FH12-20S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距20p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: 26M-FH12-20S-0.5SH(55)
供应商: 云汉优选
标准整包数: 1

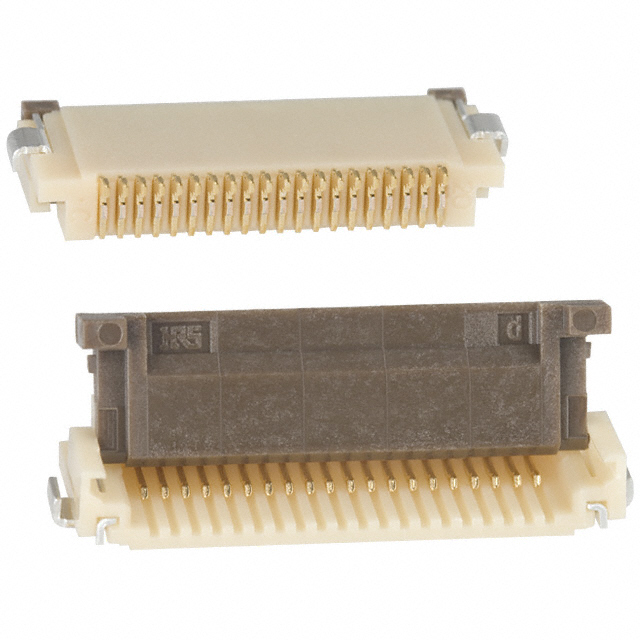

HIROSE ELECTRIC FFC/FPC连接器 FH12-20S-0.5SH(55)

FH12-20S-0.5SH(55)概述

    FH12系列:0.5mm 和 1mm 针距柔性印刷电路/柔性扁平电缆连接器

    产品简介


    FH12系列是日本Hirose Electric Co., Ltd.推出的一款专为柔性印刷电路(FPC)和柔性扁平电缆(FFC)设计的连接器。该系列提供了两种针距选择——0.5mm和1mm,适用于多种高密度、高性能的应用场合。FH12系列的主要功能在于其卓越的设计与工艺,使其能够在狭小空间内实现高效稳定的电气连接。

    技术参数


    - 电流等级:0.5A DC(通过所有接触点时的实际电流建议为额定电流的70%)
    - 电压等级:50V AC
    - 工作温度范围:-40°C 至 +85°C(含因电流流动引起的温升)
    - 存储温度范围:-10°C 至 +50°C
    - 工作湿度范围:相对湿度90%最大
    - 适应FPC/FFC接触规格:厚度0.3±0.05mm,镀金
    - 绝缘电阻:最小500MΩ(使用100V直流电)
    - 耐电压:150V交流电/1分钟无闪络或击穿
    - 接触电阻:最大50mΩ
    - 插拔耐久性:最多可达20次,接触电阻保持在50mΩ以下
    - 振动和冲击测试:满足标准条件下的要求

    产品特点和优势


    1. 旋转一键式ZIF机构:这种易于操作的ZIF机制只需要轻力即可完成插拔操作,提高了用户的体验感。
    2. 明确的触觉反馈:当完成插配过程后,可以明显感受到触觉反馈。
    3. 高密度安装支持:与传统的滑动锁闭连接器相比,FH12系列所需的安装空间更少,可以安装在PCB板中心位置。
    4. 多种接触类型:包括顶部接触、底部接触和垂直安装三种类型,以适应不同的安装需求。
    5. 加固操作机构:在30、40、45、50和53引脚型号中提供强化的操作机构,增加了抗破损的安全性。

    应用案例和使用建议


    FH12系列广泛应用于智能手机、可穿戴设备、平板电脑、相机和医疗设备等领域。例如,在智能手机内部的排线连接中,FH12系列能够提供稳定可靠的连接,同时减少占用的空间。
    - 建议安装:在安装时,建议先检查FPC/FFC尺寸和金属掩膜尺寸是否符合推荐值,以确保最佳连接效果。
    - 适用环境:考虑到工作温度范围广,适用于各种环境条件,尤其是在严苛的工作环境中仍能保持良好的性能。

    兼容性和支持


    FH12系列的多个型号支持不同的接触类型,可以根据具体的应用需求进行选择。此外,厂商提供全面的技术支持,确保用户能够获得所需的技术帮助。

    常见问题与解决方案


    1. 问题:插拔时手感不佳,难以确认是否完全插入。
    - 解决方案:检查是否正确选择了合适类型的连接器,且在使用前确保电源已断开。

    2. 问题:长时间使用后接触电阻增加。
    - 解决方案:建议定期检查连接器,如有需要,可以清洁连接器接口,保持良好的接触状态。

    总结和推荐


    FH12系列凭借其高效的设计、广泛的适用范围和可靠性,在市场上表现出色。无论是用于移动设备还是工业应用,该系列产品都能提供卓越的性能和稳定性。因此,我们强烈推荐此系列产品给对质量和性能有高要求的用户和开发人员。

FH12-20S-0.5SH(55)参数

参数
板上高度 2mm
端接 焊盘
针脚数 20pin
间距 500μm
额定电流 500mA
外壳颜色 米黄色
触头镀层
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
长*宽*高 14.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-20S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-20S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-20S-0.5SH(55) FH12-20S-0.5SH(55)数据手册

FH12-20S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9556
10+ ¥ 2.4182
100+ ¥ 2.0462
500+ ¥ 1.9
1000+ ¥ 1.7733
库存: 2000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.95
