首页  >  产品百科  >  DF22-1RS/P-7.92

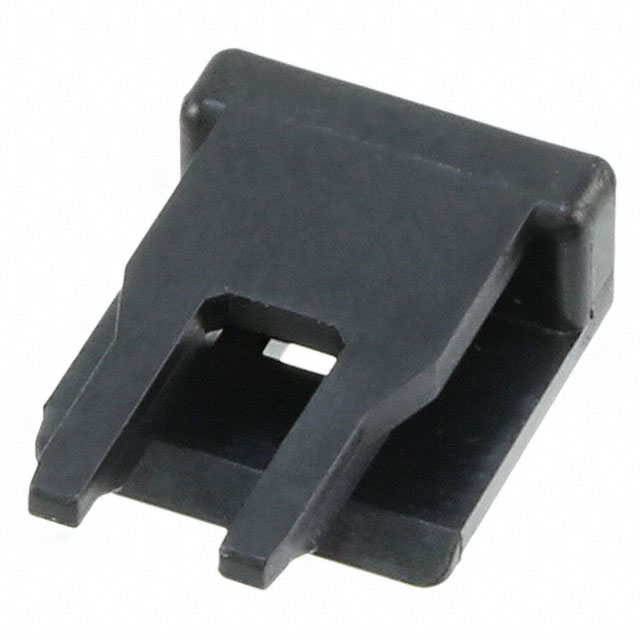

DF22-1RS/P-7.92

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: 1pin Retainer DF22 Series 固定安装
供应商型号: J-HIRO-0055647
供应商: Chip1stop
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 DF22-1RS/P-7.92

DF22-1RS/P-7.92概述

    DF22 系列 7.92mm 接触间距高电流连接器技术手册

    产品简介


    DF22系列是专为内部电源供应设计的高电流连接器,具有7.92mm的接触间距,能承受高达30A的电流。该系列连接器通过了UL、C-UL和TÜV认证,适用于多种电力系统及电子设备。该连接器的主要特点包括可靠的正向锁定功能、防止错误连接的设计、树脂密封以及高强度的电绝缘性。

    技术参数


    - 额定电流:
    - 单个位置可承载最高30A的电流(适用于10AWG导线)。对于多位置连接器,具体电流参见表1。
    - 电压: 额定电压为1000V AC/DC,UL/C-UL/TÜV认证的额定电压为600V AC/DC。
    - 温度范围: 工作温度范围为-55°C到+85°C,存储温度范围为-10°C到+60°C。
    - 湿度范围: 操作湿度范围为20%到80%,存储湿度范围为40%到70%。
    - 电气特性: 接触电阻不大于5mΩ,绝缘电阻不小于1000MΩ。
    - 抗振动和冲击性能: 连接器能够经受频率10到55Hz,单振幅0.75mm的振动测试以及半正弦波加速度490m/s²的冲击测试。
    - 焊接性能: 能够承受260°C的回流焊温度,手动焊接时铁温度可达300°C。
    - 防护等级: 符合IEC 60695-2-11标准的灼热丝测试。

    产品特点和优势


    1. 高电流承载能力: 每个连接点最大可承载30A电流,适合作为大功率系统的电源连接器。
    2. 安全可靠: 正向锁定功能确保连接稳定,避免意外断开,完全封闭的锁定系统也有效防止短路。
    3. 防止误插: 通过不同的接触键设计来避免错误连接,确保安装正确。
    4. 易于操作: 内置的接触保持条设计使得终端接触的操作更加简便,且无突出金属条。
    5. 防短路设计: 接触点被隔离,从而避免相邻接触点间的短路。
    6. 坚固耐用: 可承受30次的反复插拔操作,提高连接器的使用寿命。
    7. 树脂密封: 支持树脂密封,允许填充深度达10mm,提高连接器的防护等级。
    8. 易用性: 提供多种高度选择和不同的锁紧设计,以满足不同应用场景的需求。
    9. 认证: 通过UL、C-UL和TÜV等多项认证,符合国际安全标准。

    应用案例和使用建议


    1. 内部电源供应: DF22系列连接器广泛应用于汽车、通信设备、工业控制设备等需要高电流传输的场合。
    2. 电路板与电线之间的连接: DF22连接器不仅支持线到板的连接,还支持线到线的连接,特别适合需要节省空间的应用场景。
    3. 恶劣环境下的应用: 具备较强的耐温、抗震、防水等特性,可在恶劣环境下使用,例如高温、高湿环境下的工业自动化设备。
    使用建议:
    - 在进行终端接触的操作时,建议使用专门的接触保持条,以便更简便地操作并避免电线纠缠。
    - 当使用较粗的导线时,由于负载较大,可以考虑使用增强型锁紧设计的产品,减少对连接器的负荷。
    - 对于特定的应用场景,如需进行板级密封,可以选择具备树脂密封功能的产品型号,提升整体防护水平。

    兼容性和支持


    - DF22系列产品提供了多种型号选择,包括不同的接触键设计和高度类型,确保与不同类型的电缆和电路板匹配。
    - 制造商提供详尽的技术支持和服务,涵盖安装指导、维护和售后问题处理,帮助用户更好地使用产品。

    常见问题与解决方案


    1. 如何判断连接器是否正确插入?
    - 确认正向锁定功能是否完全卡入,检查连接器是否有稳固的锁定感。
    2. 连接器是否耐高温?
    - 可以承受-55°C至+85°C的工作温度范围,并通过了高温测试,适用性强。
    3. 连接器是否容易受到震动影响?
    - 通过了频率范围内的振动测试,表现出良好的抗震动性能。
    4. 如何判断导线是否已经完全固定?
    - 使用合适的压接工具和工艺,检查连接器与导线的连接是否牢固。

    总结和推荐


    DF22系列连接器凭借其卓越的电气性能、安全可靠的设计、广泛的应用场景和完善的售后服务,是一款非常值得推荐的高电流连接器。该产品特别适用于需要高电流传输、抗震动和耐高温的苛刻环境中。无论是在内部电源供应还是其他电力系统应用中,DF22连接器都将成为用户的理想选择。强烈推荐DF22系列连接器用于需要高性能和安全可靠性的应用场合。

DF22-1RS/P-7.92参数

参数
配件类型 Retainer
配套使用/相关产品 DF22 Series
针脚数 1pin
安装方式 固定安装
零件状态 在售
包装方式 袋装

DF22-1RS/P-7.92厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF22-1RS/P-7.92数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 配件 HIROSE ELECTRIC DF22-1RS/P-7.92 DF22-1RS/P-7.92数据手册

DF22-1RS/P-7.92封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.1964 ¥ 1.7753
50+ $ 0.1869 ¥ 1.6899
100+ $ 0.1764 ¥ 1.5949
库存: 100
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 44.38
